Развитие практического обучения гидромеханике в Университете Цинхуа
Поделиться:
Недавняя поставка испытательной платформы для малых водных туннелей H501 в Университет Цинхуа обеспечивает специализированный экспериментальный ресурс для практического обучения гидромеханике и смежным инженерным дисциплинам. Эта система генерирует устойчивый тестовый поток с низкой турбулентностью и работает со сменными секциями и моделями образцов, позволяя студентам анализировать поведение жидкости с помощью прямого визуального наблюдения и количественных измерений.

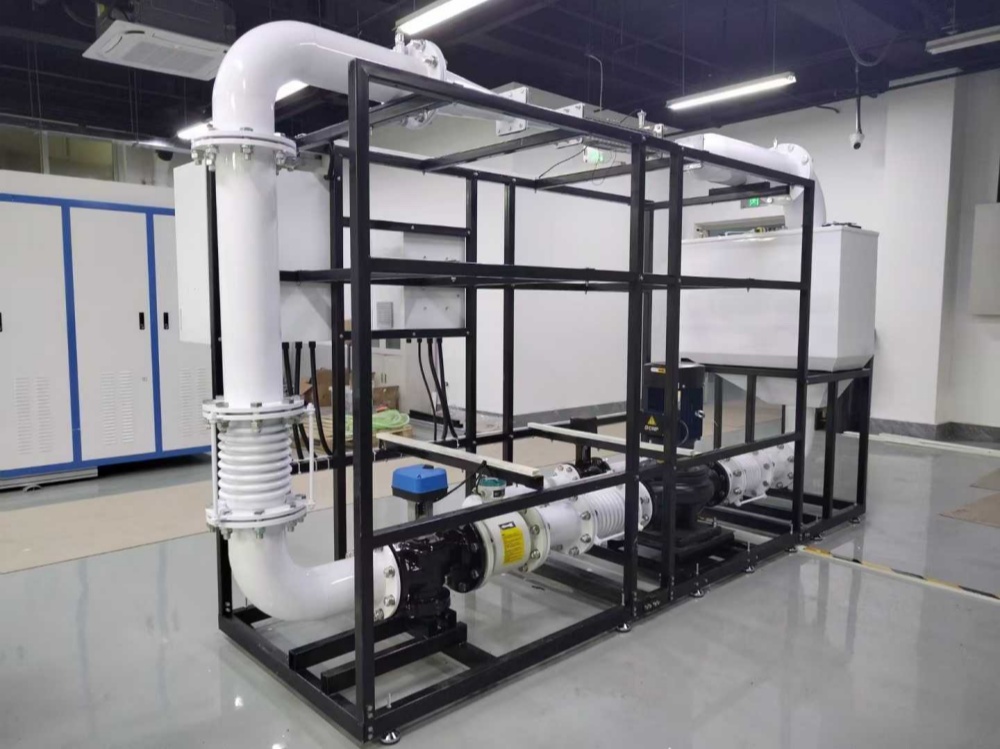

Испытательная платформа для малого водного туннеля H501 состоит из секции сжатия, испытательной секции, диффузорной секции, осевого насоса, устройства для выпрямления потока и камеры стабилизации потока. Операторы могут регулировать скорость потока с помощью регулирующих клапанов и преобразователей частоты, а испытательная камера поддерживает возможность замены экспериментальных моделей для решения различных исследовательских задач.
Эта установка создает реальную лабораторную среду для изучения принципов механики жидкости и газа, которые часто изучаются исключительно с помощью математических формул и теоретического моделирования. С различными установленными моделями преподаватели могут проводить эксперименты, охватывающие сопротивление жидкости и подъемную силу, формирование пограничного слоя, сложные структуры течения и применение бионических жидкостей. Специально разработанные испытательные секции и специализированные модели также доступны для продвинутых экспериментальных проектов.
Испытательная платформа Small Water Tunnel легко интегрируется с другим оборудованием для обучения гидромеханике: устройством жидкостного трения, модулем гидростатики и свойств жидкостей, испытательным комплексом для кавитации Вентури и демонстрационным блоком последовательно‑параллельного насоса. В совокупности этот набор лабораторных инструментов обеспечивает практическое изучение свойств жидкости, статического давления, динамики течения в трубах, рабочих характеристик насоса, явлений кавитации, сопротивления потоку и анализа внешнего потока.
Эти лабораторные инструменты объединяют абстрактную теорию гидромеханики и реальные инженерные сценарии течения. Устройство жидкостного трения иллюстрирует падение давления в трубопроводной системе и потери на трение, в то время как последовательно‑параллельный насосный агрегат демонстрирует логику работы насоса и общую производительность системы. Дополнительные эксперименты охватывают основы гидростатики и поведение кавитации.

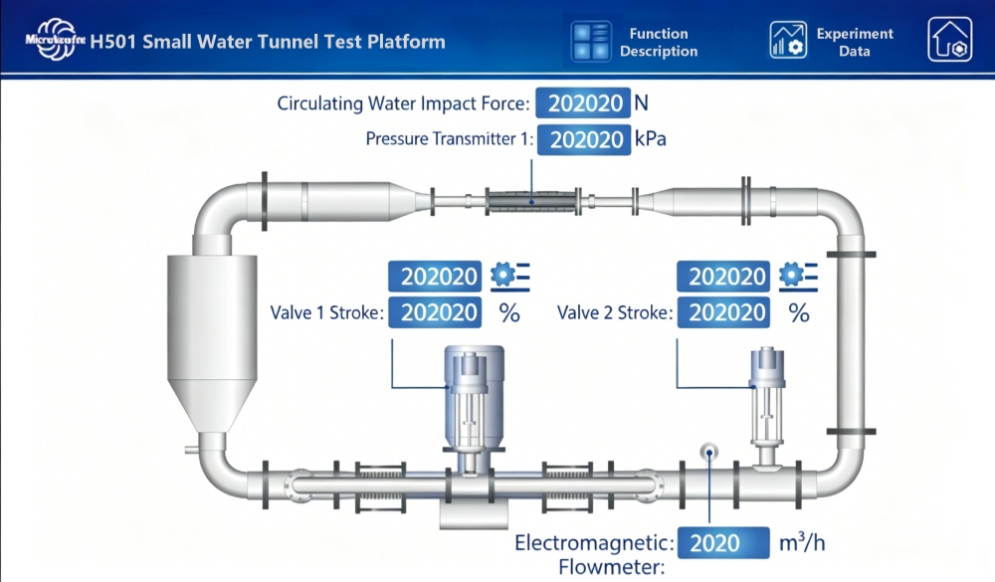

Когда пользователи изменяют параметры потока на платформе H501, система выдает достоверные экспериментальные наборы данных наряду с ответами визуальной модели. Его интерфейс управления отображает скорость потока в режиме реального времени, положение клапана, значения давления и силу удара жидкости; встроенный резервуар для воды оснащен индикатором уровня воды для контроля состояния циркулирующей воды.
Поддерживаемые экспериментальные рабочие процессы включают измерение подъемной силы, тестирование перехода через пограничный слой, визуализацию течения и анализ, связанный с кавитацией. Эти лабораторные работы помогают учащимся лучше понять особенности течения, влияние давления, эволюцию пограничного слоя, сопротивление, подъемную силу и сложные структуры потока.
Система водных туннелей H501 предназначена для студентов, специализирующихся в области гидромеханики, машиностроения, аэрокосмической техники, гражданского строительства, судостроения и смежных технических областях. Практические лабораторные работы, тестирование моделей, сбор данных и аналитическая обработка помогают учащимся овладеть основными компетенциями: проектированием экспериментов, инженерными наблюдениями, количественной интерпретацией данных и навыками устранения неполадок.
Для Университета Цинхуа эта новая установка укрепляет прикладную педагогику в области гидромеханики. Она связывает теоретические аксиомы, изложенные в учебниках, с наблюдаемыми схемами течения и измеримыми эмпирическими результатами. Благодаря гибким конфигурациям моделей и условий течения платформа позволяет проводить как обычные учебные лабораторные работы, так и расширенные исследовательские инициативы под руководством студентов.
