Развитие практического обучения механике жидкости в Университете Мутаи
Поделиться:
Поставка группы лабораторного оборудования для гидромеханики в Университет Мутаи создает более широкую экспериментальную среду для изучения свойств жидкости, течения в трубах, измерения расхода, сопротивления жидкости, кавитации и визуализации потока. Поставляемая группа включает в себя устройство жидкостного трения, устройство Осборна Рейнольдса, Цифровой гидравлический стенд, кавитацию в трубке Вентури, устройство для демонстрации поля потока, калибровку расходомера и вихревое устройство. Вместе эти системы поддерживают подход к обучению, который объединяет теорию гидромеханики с непосредственными наблюдениями, измерениями, расчетами и экспериментальным анализом.
Обучение гидромеханике включает в себя такие понятия, как давление, расход, скорость, число Рейнольдса, потеря напора, трение и схемы течения. Лабораторные эксперименты позволяют студентам увидеть, как изменяются эти параметры при различных условиях течения и как можно проверить теоретические соотношения с помощью измеренных данных.

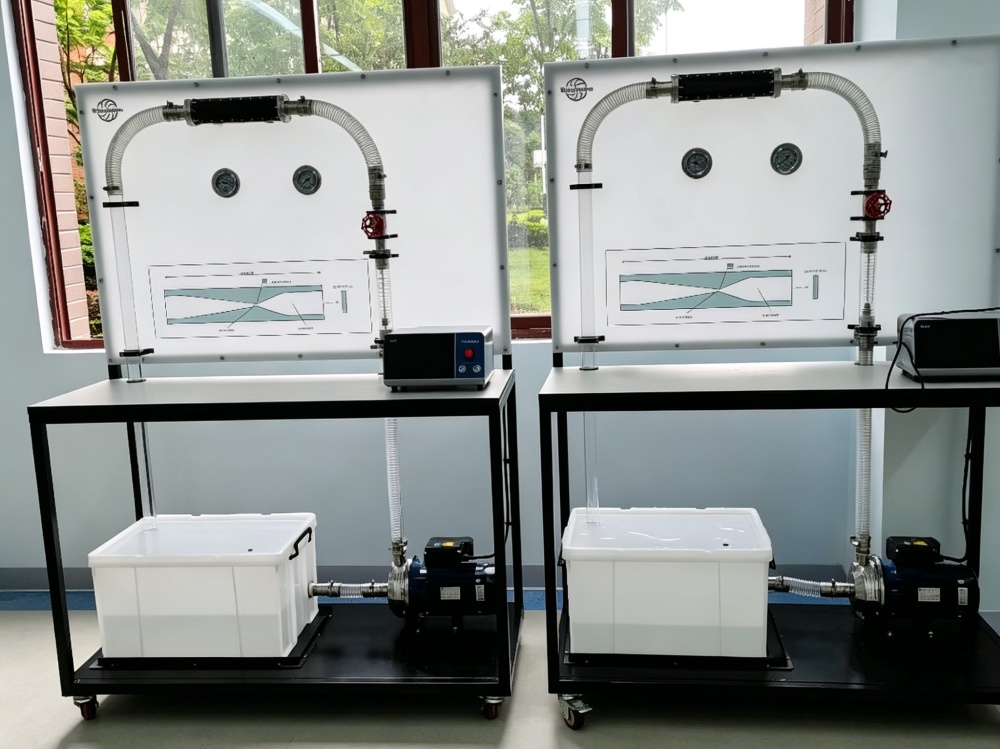

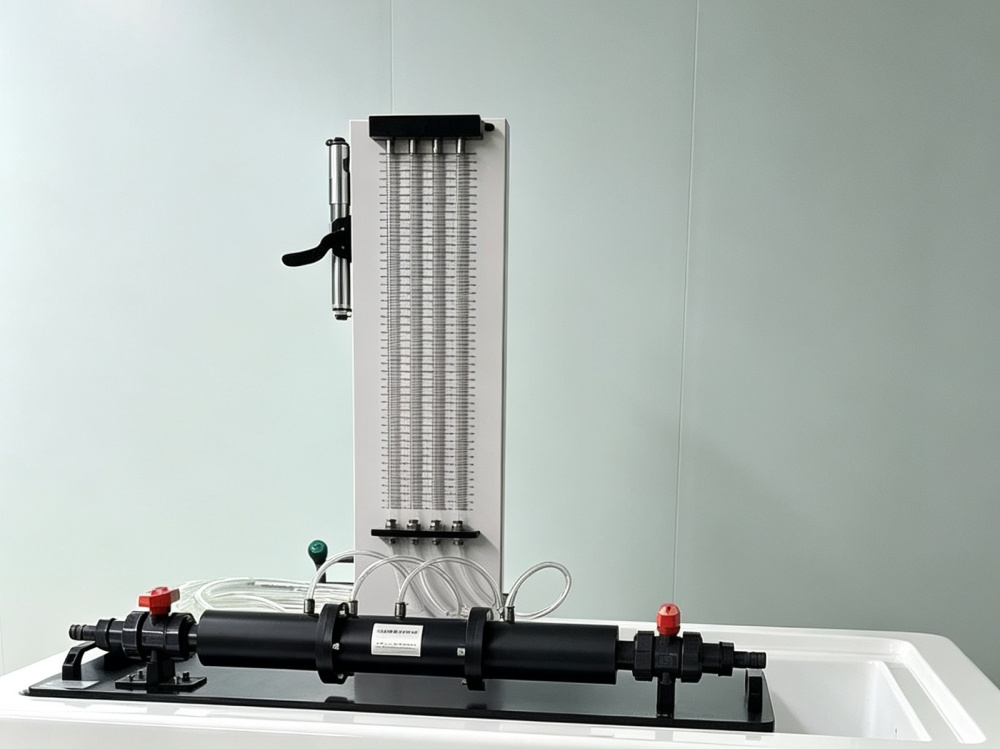

Оборудование, поставляемое Университету Мутаи, охватывает несколько взаимодополняющих областей. Прибор Osborne Reynolds позволяет изучать режимы течения и число Рейнольдса, а цифровой гидравлический стенд обеспечивает практичную гидравлическую платформу для циркуляции. Кавитация в трубке Вентури определяет поведение кавитации, а калибровка расходомера поддерживает принципы измерения и анализа калибровки. Демонстрационные устройства Flow Field и Vortex еще больше расширяют знания о структуре потока и поведении вихрей.

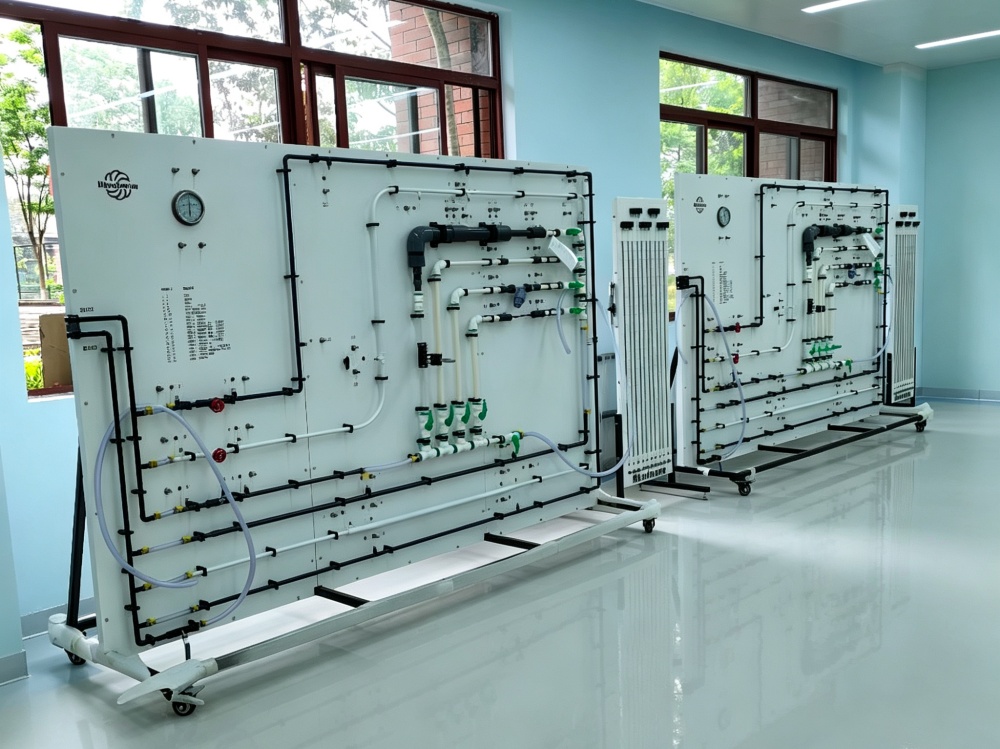

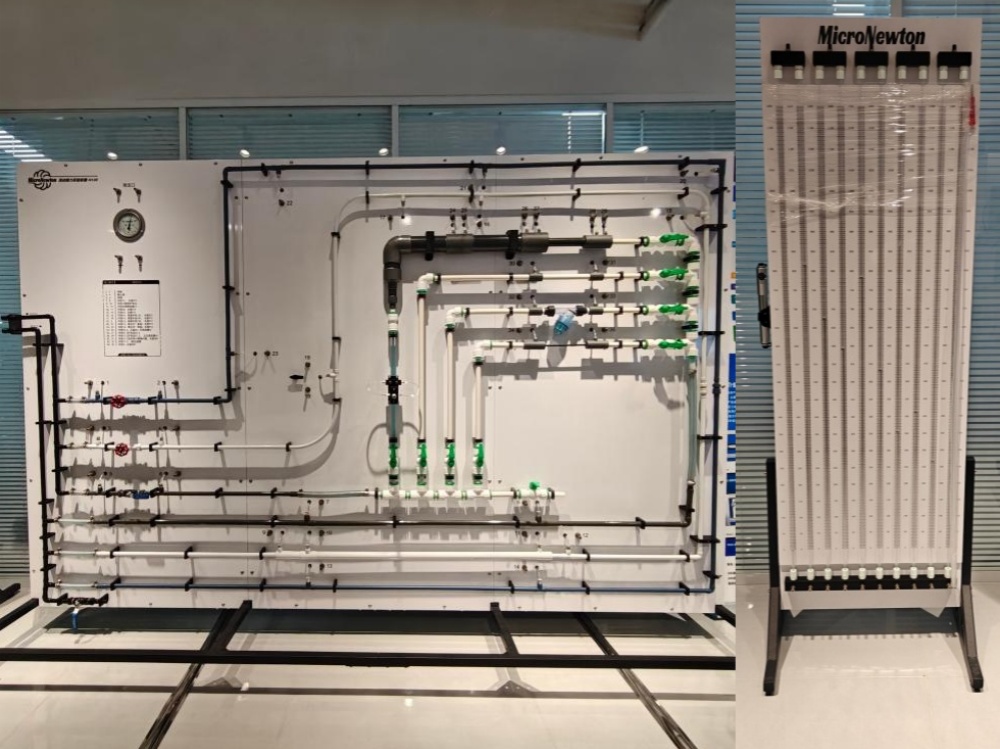

Устройство жидкостного трения является одним из ключевых продуктов в этой поставке. Он предназначен для работы с базовым гидравлическим стендом для исследования сопротивления трению и потери напора при протекании воды по различным трубам и фитингам. Система включает в себя гладкие трубы, секции труб с неровной поверхностью, клапаны, отводы, секции расширения и сжатия, расходомеры Вентури и диафрагменные расходомеры, а также секцию труб Пито.
Такая конфигурация позволяет студентам исследовать как основные, так и локальные потери. В прямой трубе трение между текущей жидкостью и стенкой трубы приводит к потере напора, в то время как клапаны, изгибы, резкие изменения площади трубы и другие фитинги приводят к локальным потерям. Учащиеся могут измерить расход и разницу давлений, затем рассчитать скорость, число Рейнольдса, коэффициент трения и потерю напора.
Устройство жидкостного трения также знакомит студентов с практическим измерением расхода. В его комплектацию входят расходомер с диафрагмой, расходомер Вентури и трубка Пито, что позволяет студентам сравнить различные подходы к измерению расхода и изучить взаимосвязь между разницей давлений и расходом.
Другие эксперименты в рамках системы позволяют исследовать потерю напора в клапане, потерю напора при изгибе, грубый расход в трубе, измерение расхода в трубке Вентури, измерение расхода в отверстии и коррекцию трубки Пито. Эти занятия помогают студентам понять принципы Бернулли, непрерывность, число Рейнольдса, коэффициент трения, потерю давления, коэффициент расхода и измерение расхода с помощью экспериментальных данных.
Поставляемое оборудование также может быть использовано наряду с другими учебными системами по гидромеханике, такими как гидростатика и свойства жидкостей, метацентрическая высота и устойчивость, а также 2,5-метровый проточный канал. Эти типы экспериментального оборудования позволяют расширить знания от основных свойств жидкости и гидростатики до стабильности, течения в открытом канале, течения внутри трубы и сопротивления потоку.
Для студентов, изучающих гидромеханику, машиностроение, гражданское строительство, гидротехнику, судостроение, энергетику и смежные программы, это сочетание предоставляет возможности для развития навыков экспериментальной эксплуатации, измерений, расчетов, обработки данных и инженерного анализа.
Таким образом, в Университете Мутаи создана практическая лабораторная среда по механике жидкости и газа, в которой студенты могут связать фундаментальную теорию с измеримыми явлениями течения. С помощью экспериментов по механике жидкости студенты могут получить более четкое представление о сопротивлении жидкости, поведении потока, потере давления, измерении расхода и связанных с этим инженерных приложениях.
