Вызов. Северо-Западному политехническому университету (NPU), лидеру в области аэрокосмического образования, требовалось нечто большее, чем стандартная лабораторная аэродинамическая труба. Университету требовалась специальная построил аэродинамическую демонстрационную трубу для своего авиационного музея экспонат система оценок, которая могла бы наглядно объяснить публике принципы полета, одновременно поддерживая за руки в ходе студенческих экспериментов. Обычная исследовательская аэродинамическая труба оказалась слишком большой для музейного помещения. Компания MicroNewton разработала специально разработанную для демонстрации принципов аэродинамики музея авиации аэродинамическую трубу, разработанную специально для удовлетворения этих двойных потребностей.

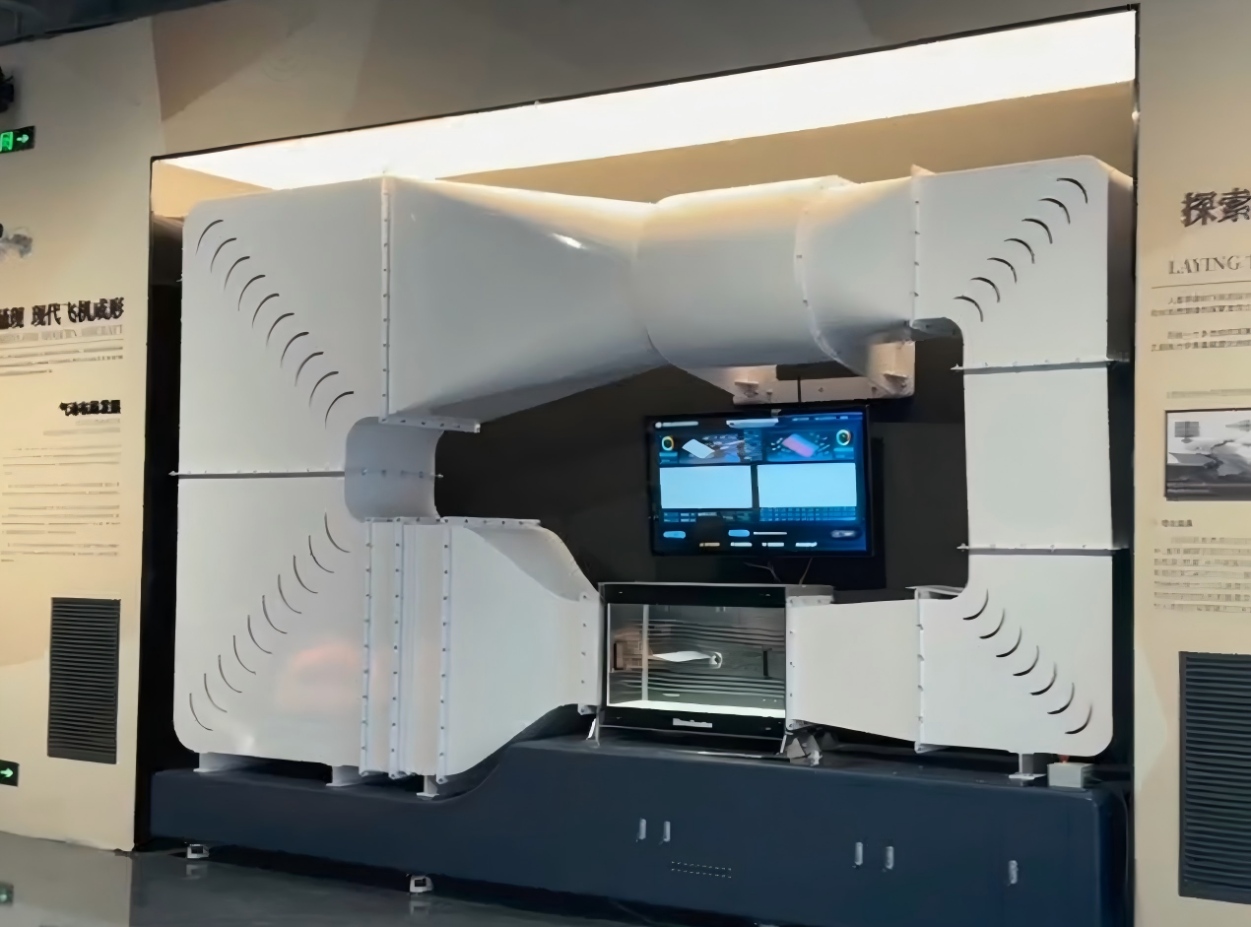

Решение проблемы. Построенный как низкий скорость закрыта петлевая аэродинамическая труба, изготовленная на заказ, имеет размеры 4,9 м в длину, 3,2 м в высоту и 0,75 м в глубину и обеспечивает максимальную скорость ветра 30 м/с с точностью до 0-Регулировка на 30 м/с. Прозрачная испытательная секция и встроенный экран дисплея превращают аэродинамическую трубу в учебный инструмент, демонстрирующий каждый внутренний этап выпрямитель с ячеистой структурой и демпфирующей сеткой, секция сжатия, испытательная секция, диффузор, силовая секция и угловые направляющие лопатки. Стена установленная конструкция с нижней опорой экономит площадь помещения, турбулентность снижается до 2%, а общий уровень шума остается на уровне менее 60 дБ, что делает систему подходящей для общественных музейных помещений.

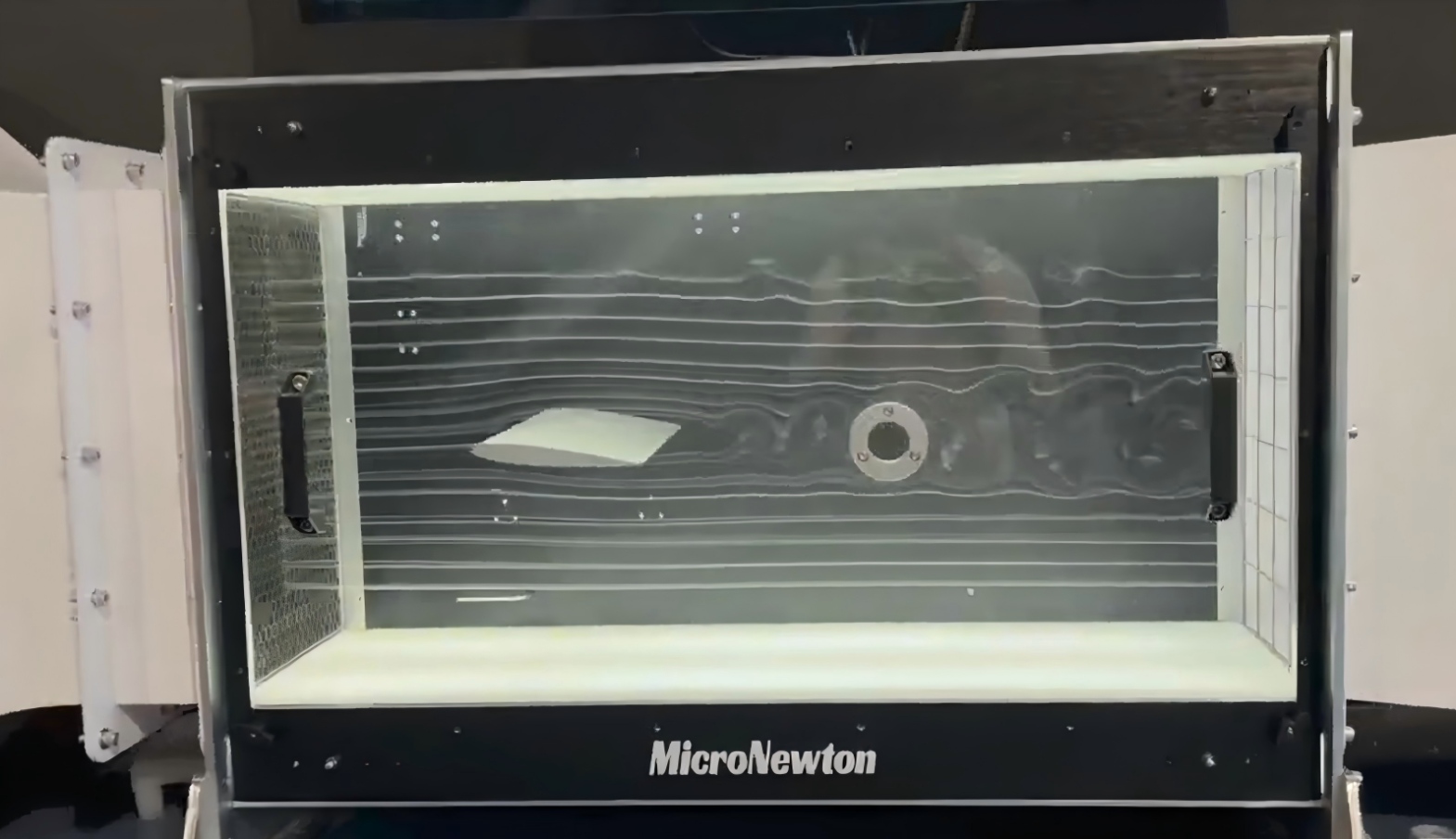

Чему учатся студенты. Аэродинамическая труба предназначена для студентов-инженеров аэрокосмической отрасли на уровне бакалавриата и магистратуры, а также для посетителей музея. Благодаря непосредственному наблюдению и измерениям студенты овладевают основными знаниями в области аэродинамики: подъемной силой и лобовым сопротивлением, моментом тангажа, коэффициентами подъемной силы и лобового сопротивления, распределением давления вокруг аэродинамических профилей, влиянием угла атаки, режимом сваливания и разделением потока. Система поддерживает тестирование как минимум двух моделей аэродинамических профилей при различных скоростях ветра и углах атаки. Гребенка дымогенератор type в сочетании с системой освещения позволяет визуализировать поток воздуха, делая видимыми невооруженным глазом структуру воздушного потока и зоны разделения вокруг профиля. Три баланс компонентов отражает реальную данные о временном усилии, в то время как управляющее программное обеспечение отображает динамические кривые момент подъема, сопротивления и качки в зависимости от угла атаки плюс кривые распределения давления, а также предупреждения о срыве и расходе индикаторы точек разделения. Учащиеся также могут записывать и просматривать экспериментальные данные с помощью системы самообслуживания. функция ведения журнала эволюции.

Результат. Объединив музейные качественная визуализация с помощью исследований специальная демонстрационная аэродинамическая труба MicroNewton для измерения уклона обеспечивает NPU единую платформу для обучения, вдохновения и экспериментов соединение аэродинамической теории и практических навыков о практике для следующего поколения аэрокосмических инженеров.

Ищете индивидуальное решение для аэродинамической трубы для своего музея, учебного класса или исследовательского центра? Свяжитесь с компанией MicroNewton сегодня, чтобы обсудить ваши потребности в демонстрации аэродинамики.
