Лаборатория хранения энергии

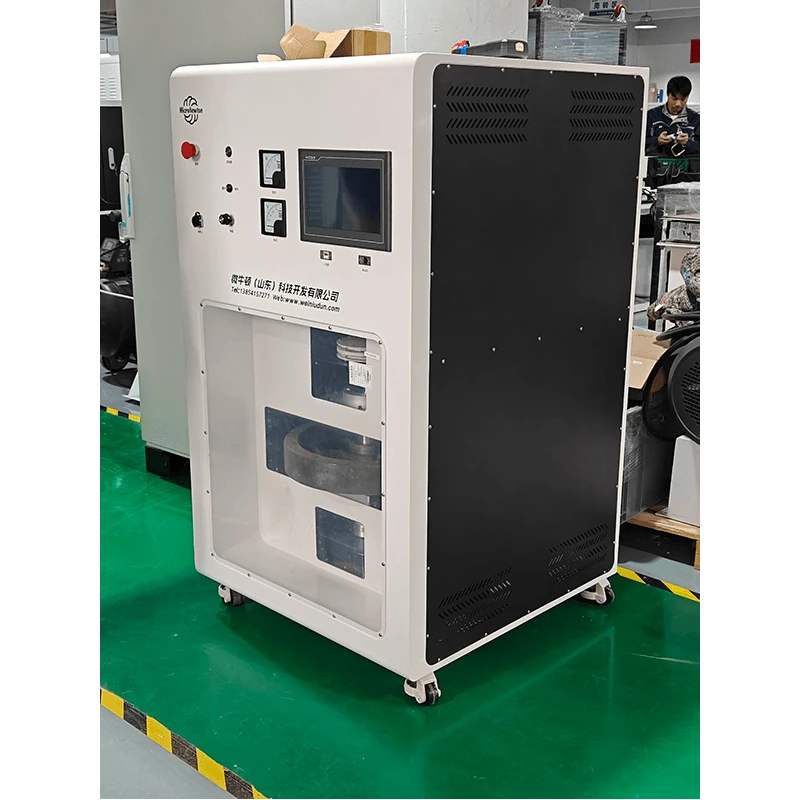

Это изделие состоит из корпуса маховика, электромагнитной муфты, серводвигателя, генератора и модуля измерения электрической энергии. Его основной механизм преобразует электрическую энергию в кинетическую для хранения посредством высокоскоростного вращения маховика. Анализируя взаимосвязь между частотой вращения и емкостью накопителя энергии на основе параметров диаметра и веса маховика, система оценивает его эффективность в различных условиях эксплуатации, отслеживая потребление и выработку электроэнергии на этапах зарядки и разрядки. Кроме того, прецизионные устройства позволяют в режиме реального времени отслеживать такие важные параметры, как частота вращения, ток, напряжение и энергопотребление, при этом экспериментальные данные регистрируются непрерывно.
Поделиться:
Added to cart successfully
Экспериментальная функция
1.By интегрируя такие параметры, как диаметр и вес маховика, можно проанализировать взаимосвязь между частотой вращения и емкостью накопителя энергии.
2.By отслеживая потребление или выработку электроэнергии на этапах зарядки и разрядки, можно оценить эффективность системы в различных условиях эксплуатации. В то же время высокоточные приборы позволяют в режиме реального времени отслеживать ключевые параметры, такие как частота вращения, ток, напряжение и потребление энергии, при непрерывной регистрации экспериментальных данных.
3.An эксперимент, демонстрирующий взаимосвязь между емкостью накопителя энергии маховика и скоростью вращения/инерцией
4.Применимо для экспериментов с характеристиками заряда-разряда маховичных систем накопления энергии.
Характеристики продукта
|
Модель изделия |
ES103 |
наименование товара |
Малогабаритная экспериментальная система накопления энергии с маховиком |
|
Основные материалы |
- углеродистая сталь |
Размеры |
800×820×1400 мм |
|
Вес изделия |
68 кг |
Условия эксплуатации |
При комнатной температуре и относительной влажности воздуха≤85% |
|
Входной источник питания |
Однофазный трехпроводной, 220 В±5%，50 Гц/60 Гц；110 В±5%，50 Гц/60 Гц | ||
|
Необходимые модули |
Никто |
Дополнительные модули |
Никто |
