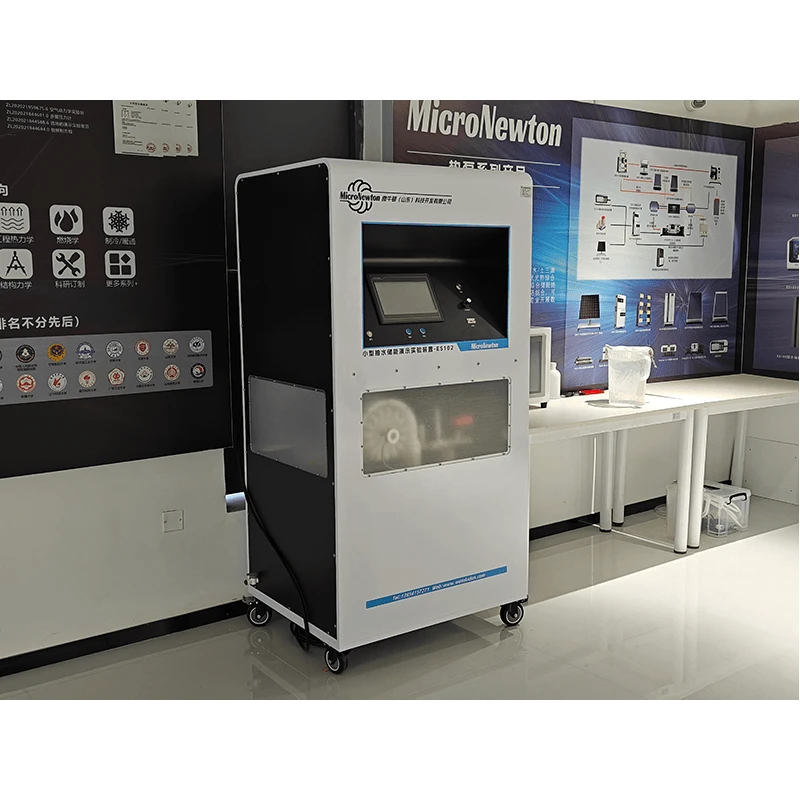

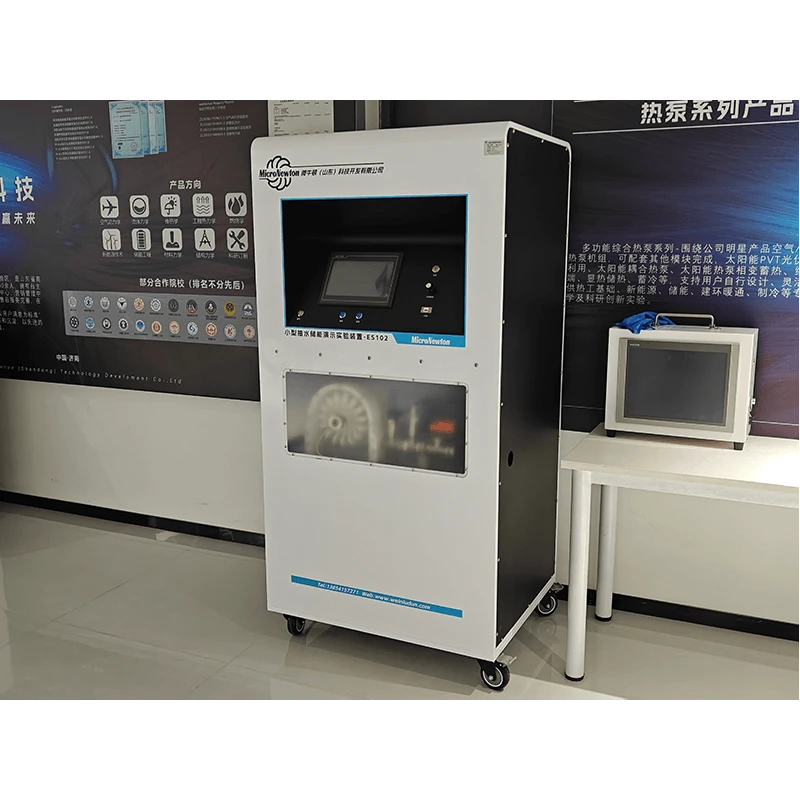

Лаборатория хранения энергии
Это изделие состоит из компрессора, водяного насоса, накопительного бака и турбогенераторной установки. Потенциальная энергия давления, создаваемая нагнетающим насосом, имитирует потенциальную энергию, генерируемую разницей высот уровня жидкости, устраняя ограничения, связанные с использованием экспериментальных приборов внутри помещений, которые не могут достичь высокого уровня воды; тем самым позволяя накапливать достаточное количество потенциальной энергии в помещениях.
Это миниатюрный экспериментальный прибор, разработанный на базе крупномасштабных гидроаккумулирующих электростанций и предназначенный для экспериментальных учебных и исследовательских целей. Он моделирует процесс выработки электроэнергии на гидроаккумулирующих установках, собирает соответствующие рабочие параметры и выполняет расчеты эффективности накопления энергии.
Поделиться:
Added to cart successfully
Экспериментальная функция
1.Может продемонстрировать структурную схему и принципы работы гидроаккумулирующей электростанции.
2. Могут быть проведены экспериментальные исследования, такие как анализ эффективности гидроаккумулирующей электростанции и ее работы в период пиковых нагрузок.
3.It может имитировать процесс накопления электроэнергии во внепиковые часы и процесс выработки электроэнергии в периоды пикового потребления.
4.Может моделировать процесс регулирования частоты на гидроаккумулирующих электростанциях.
5.Может быть исследована взаимосвязь между выработкой электроэнергии и перепадом уровня воды.
6.Может быть исследована взаимосвязь между выработкой электроэнергии и перепадом уровня воды.
7.Можно исследовать взаимосвязь между частотой вращения турбины и разницей уровней воды.
8.Можно исследовать взаимосвязь между выработкой электроэнергии и частотой вращения турбины.
9.It можно построить кривые зависимости мощности от времени и рассчитать выработку электроэнергии за определенный период времени.
10.Возможен анализ эффективности преобразования энергии.
Характеристики продукта
|
Модель изделия |
ES102 |
наименование товара |
Малогабаритная экспериментальная установка для демонстрации энергии с насосным накопителем |
|
Основные материалы |
Углеродистая сталь, нержавеющая сталь |
Размеры |
Размеры цилиндрического резервуара для воды: 995×730×1957 мм; Размеры квадратного резервуара для воды: 750×650×550 мм; Размеры основного корпуса: 855×700×1745 мм |
|
Вес изделия |
Приблизительно 500 кг |
Условия эксплуатации |
При комнатной температуре и относительной влажности≤85% |
|
Источник питания |
Трехфазный пятипроводный, 380±В, 5%, 50 Гц/60 Гц | ||
|
Необходимые модули |
Никто |
Дополнительные модули |
Никто |
