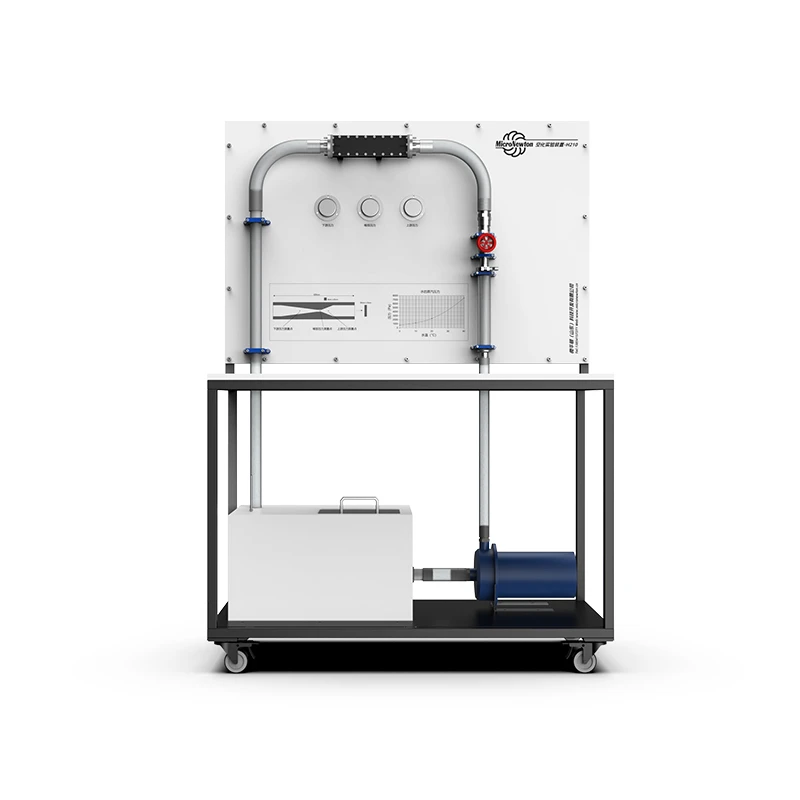

H210-Экспериментальное устройство для кавитации

H210-Экспериментальное устройство для кавитации

Этот прибор предназначен для демонстрации образования пузырьков в жидкости вследствие локального снижения давления, также известного как кавитация. Кавитация - это классическое явление гидромеханики, вызванное выделением растворенных в жидкости газов при локальном снижении давления.

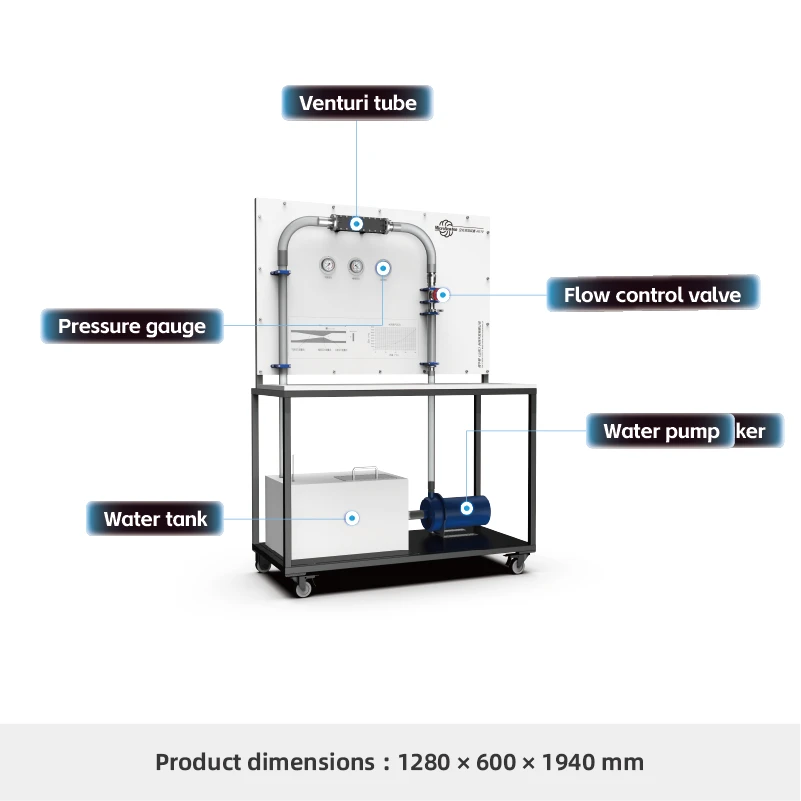

Чтобы облегчить наблюдение за кавитацией, устройство включает в себя секцию трубки Вентури, специально разработанную для создания кавитации, а также три манометра для измерения давления на входе, в горловине и на выходе. Весь проточный канал выполнен из полностью прозрачного материала, что позволяет четко визуализировать это явление. Скорость потока может быть точно отрегулирована, чтобы показать влияние скорости потока на образование кавитации. Экспериментальный процесс разработан таким образом, чтобы учащиеся могли в полной мере участвовать в нем, включая предварительное планирование эксперимента, что помогает развивать инновационные и исследовательские навыки.

Спросите сейчас Следующие продукты Добавить в список

Характеристики продукта

Модель изделия	H210	наименование товара	Экспериментальная установка для кавитации
Основные материалы	Акрил, оцинкованный лист	Размеры	1280×600×1940 мм
Вес изделия	82 кг	Условия эксплуатации	Температура в помещении, относительная влажность ≤ 85%
Входной источник питания	Однофазный трехпроводной, 220 В ±5%, 50 Гц/60 Гц 110 В ±5%, 50 Гц/60 Гц
Необходимые модули	Никто	Дополнительные модули	Никто
