Жидкостное оборудование
Это устройство специально разработано для преподавания механики жидкости и газа и практических занятий, позволяя проводить комплексные эксперименты в трех режимах работы: одиночный центробежный насос, последовательная работа и параллельная работа. Оно сочетает в себе демонстрационные и практические функции, что делает его подходящим для лабораторных занятий в университетах и тестирования фундаментальных исследований.

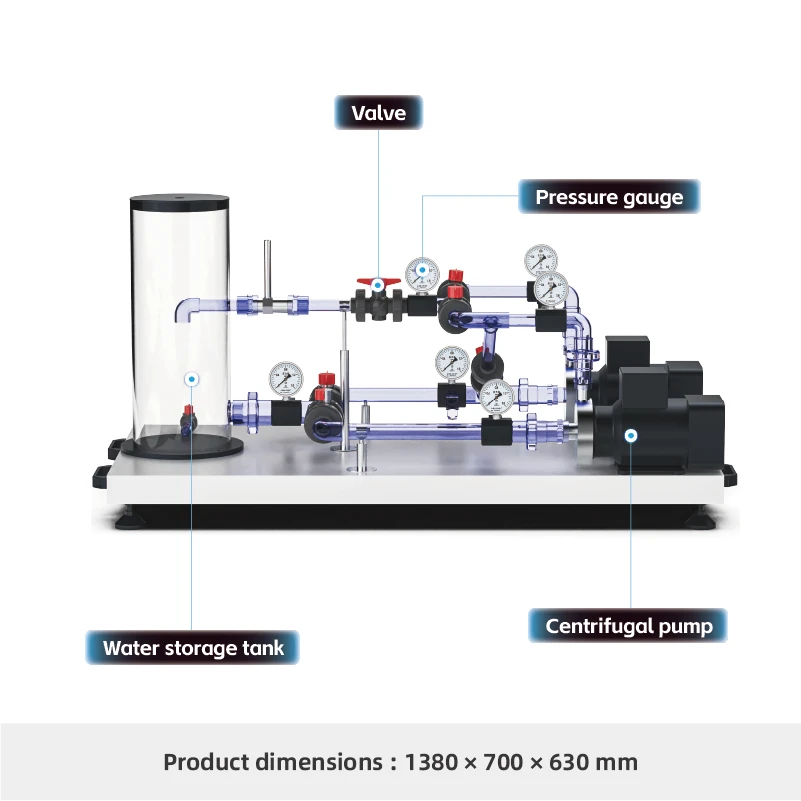

Система оснащена двумя идентичными центробежными насосами и полной сетью трубопроводов, а также высокоточными приборами, такими как манометры, расходомеры и преобразователи частоты. Ключевые параметры, такие как расход, напор и мощность, могут быть точно измерены, а данные автоматически записаны и запрошены.
Поделиться:
Added to cart successfully
Экспериментальные функции
1.Проверка работоспособности отдельного насоса: Измерьте расход (Q) и напор (H) насоса и постройте характеристическую кривую насоса (Q-H).
2.Эксперимент с последовательной работой: убедитесь, что при последовательной работе расход остается постоянным, а напоры - аддитивными, и определите характеристическую кривую для последовательной работы.
3.Эксперимент с параллельной работой: Убедитесь, что при параллельной работе напор остается неизменным, а расход - аддитивным, и определите характеристическую кривую для параллельной работы.
4.Измерение характеристик трубопровода: проверьте сопротивление трубопровода при различных отверстиях клапанов.
5.Сравнительный анализ работы: Сравните работу одиночных, последовательных и параллельных насосов, чтобы понять технические возможности различных конфигураций.
6.Расширенные эксперименты: Проведите эксперименты с кавитацией насоса, тесты производительности на переменной скорости, а также изучите полное сопротивление системы и правила регулирования расхода.
Атрибуты продукта
|
Модель изделия |
H265 |
наименование товара |
Экспериментальная установка с последовательно-параллельным насосом |
|
Основные материалы |
Оцинкованный лист, труба из ПВХ |
Размеры |
1380×700×630 мм |
|
Вес изделия |
74,5 кг |
Условия эксплуатации |
Температура в помещении, относительная влажность ≤ 85% |
|
Входной источник питания |
Однофазный трехпроводной, 220 В ±5%, 50 Гц/60 Гц 110 В ±5%, 50 Гц/60 Гц |
||
|
Необходимые модули |
Никто |
Дополнительные модули |
Никто |
