F103-Экспериментальный модуль пограничного слоя плоской пластины

F103-Экспериментальный модуль пограничного слоя плоской пластины

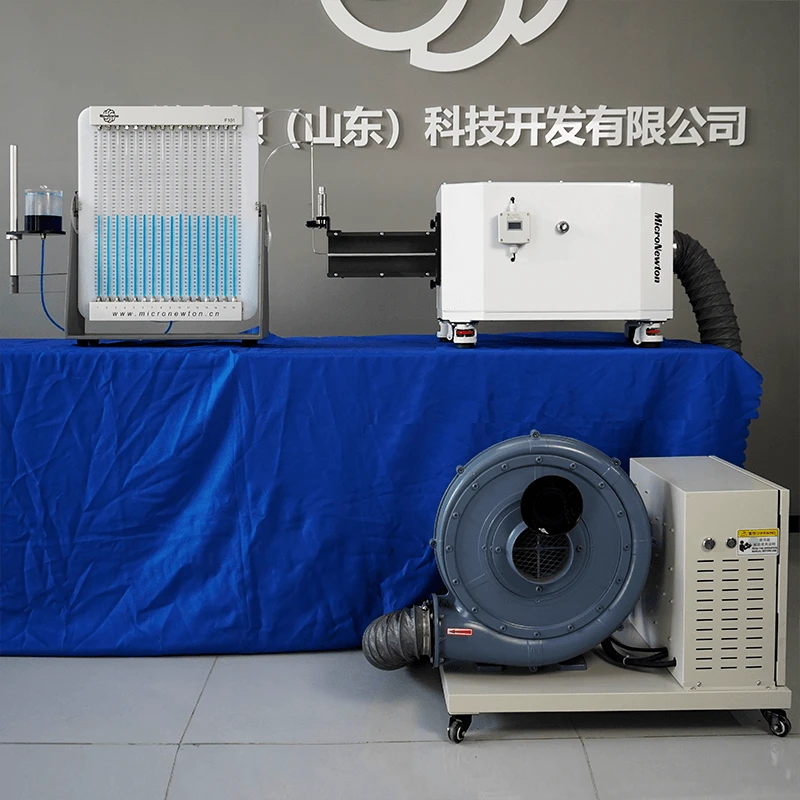

Данное изделие предназначено для использования совместно с экспериментальным стендом Basic Aerodynamics и экспериментальным модулем Multi-Tube Manometer. Оно предназначено для изучения характеристик течения пограничного слоя над плоской пластиной в аэродинамике.

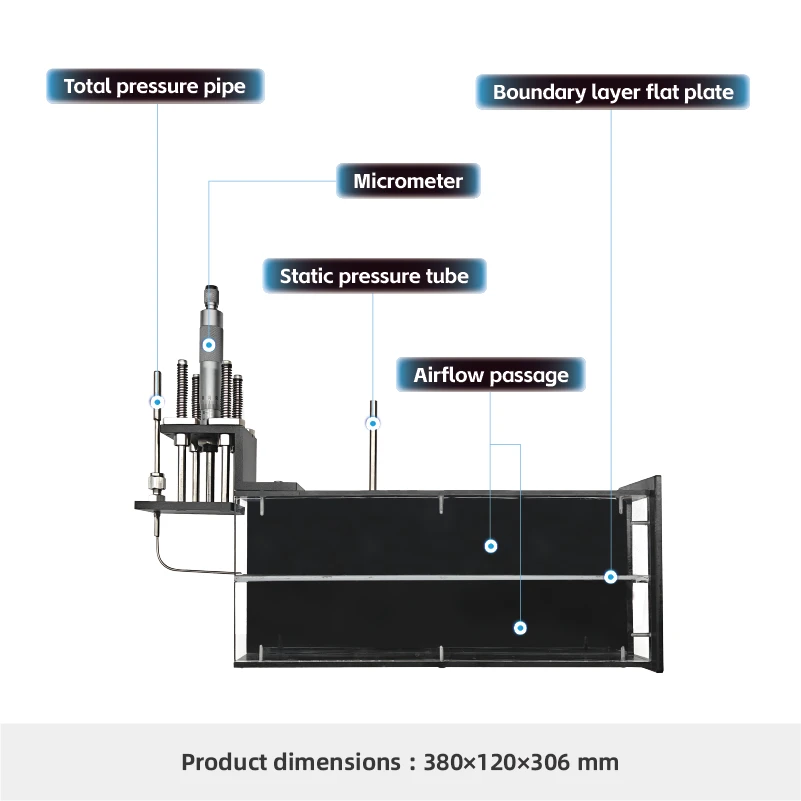

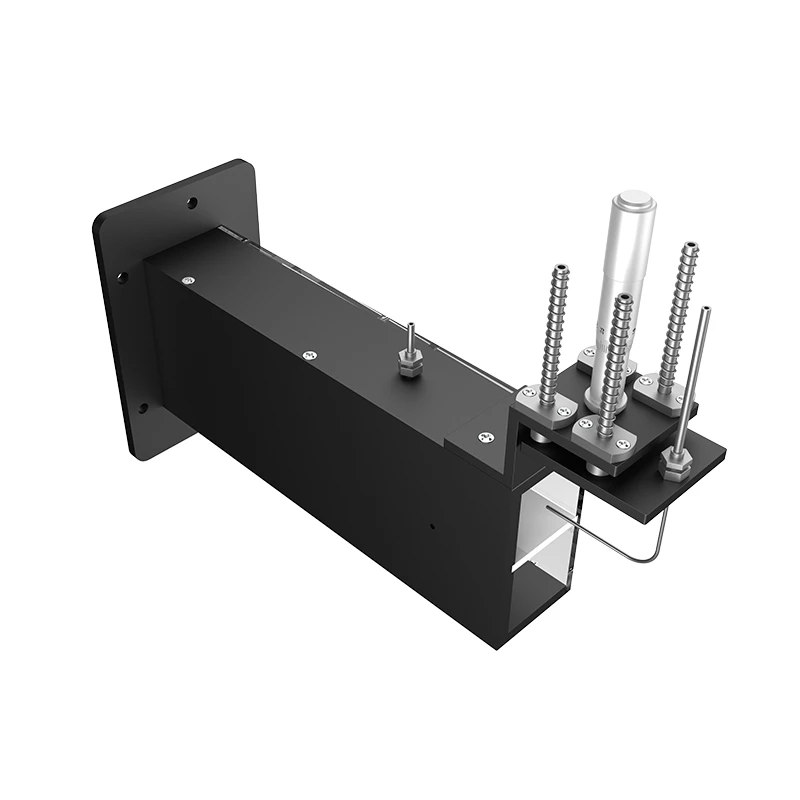

Лицевая сторона модуля прозрачна для четкой визуализации. Внутри проточного канала установлена съемная и реверсивная перегородка, а регулируемые белые накладки в верхней и нижней частях канала позволяют создавать как благоприятные, так и неблагоприятные градиенты давления вдоль направления потока.

Устройство оснащено миниатюрной трубкой Пито, вертикальное положение которой можно точно регулировать с помощью микрометра. Это позволяет измерять распределение толщины пограничного слоя вдоль направления потока.

На основе уравнения Бернулли и данных об общем и статическом давлении, измеренных с помощью многотрубного манометра, можно рассчитать распределение скоростей в пограничном слое.

Модуль также поддерживает настройку пластин с различной шероховатостью поверхности для расширенных исследовательских задач.

Спросите сейчас Следующие продукты Добавить в список

Атрибуты продукта

Модель изделия	F103	наименование товара	Экспериментальный модуль с пограничным слоем на плоской пластине
Основные материалы	Черный помпон, прозрачный акрил, алюминиевый сплав 6061	Размеры	190 × 120 × 380 мм
Вес изделия	2,5 кг	Условия эксплуатации	Температура в помещении, относительная влажность ≤ 85%
Входной источник питания	Никто
Необходимые модули	Никто	Дополнительные модули	Никто
