Экспериментальный модуль для измерения расхода в трубе с квадратным изгибом

Описание товара

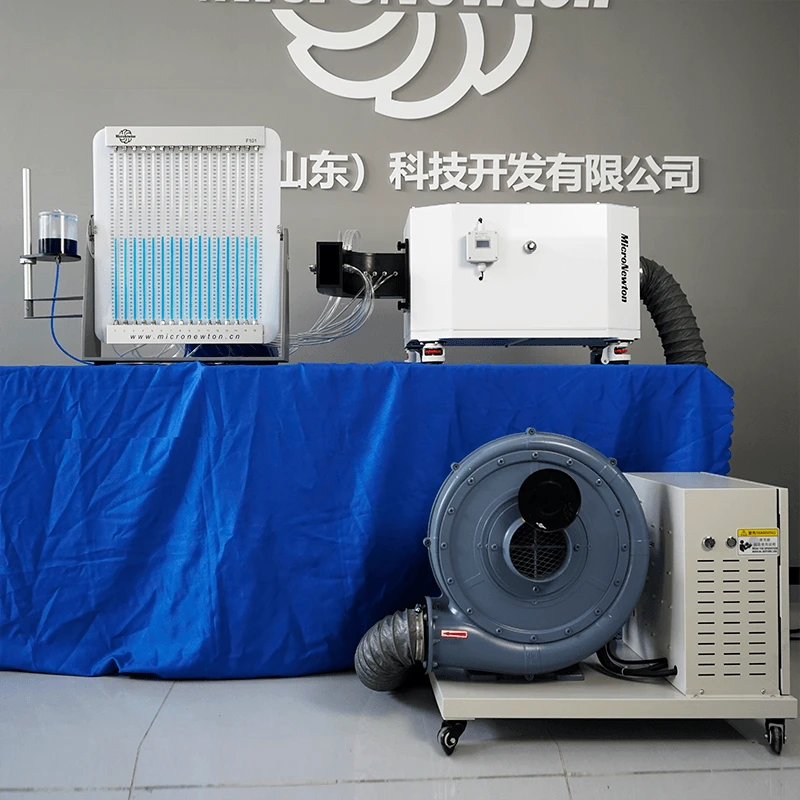

Данное изделие предназначено для использования совместно с экспериментальным стендом Basic Aerodynamics и экспериментальным модулем Multi-Tube Manometer. Оно предназначено для изучения аэродинамических характеристик потока воздуха, проходящего через изогнутую трубу квадратного сечения.

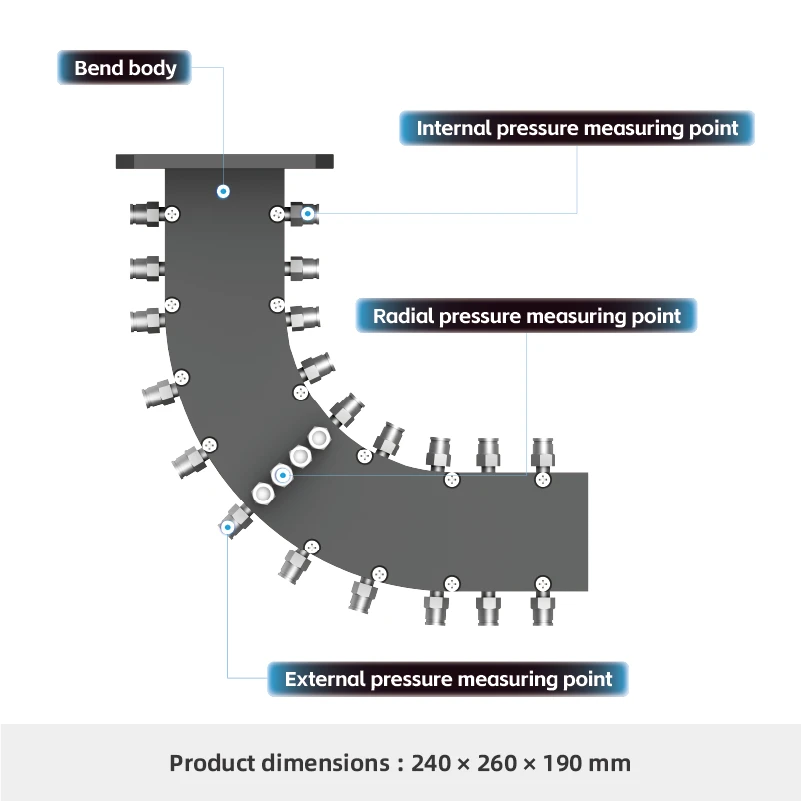

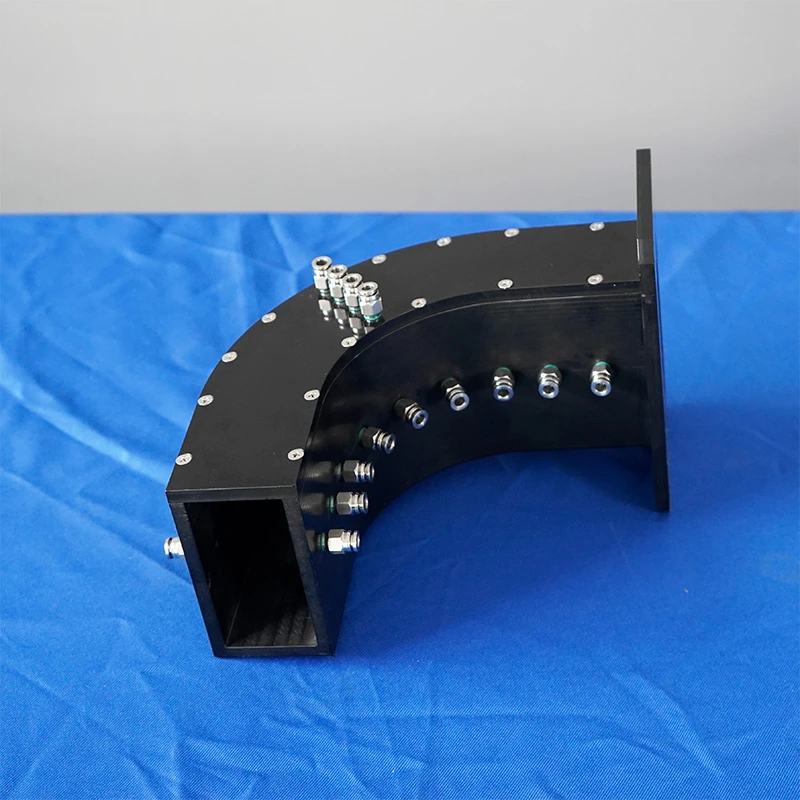

Модуль состоит из изогнутой трубы квадратного сечения, снабженной точками отвода давления, расположенными как на внутренней, так и на внешней стенках. При использовании с многотрубным манометром он позволяет измерять распределение давления вдоль направления потока с обеих сторон изгиба.

Это позволяет исследовать поведение пограничного слоя в пределах изгиба, оценить потери давления и рассчитать коэффициент потерь (K).

Экспериментальные функции

Измерьте распределение давления вдоль внутренней и внешней стенок трубы с квадратным изгибом.

Изучите распределение радиального давления и сравните с прогнозируемым распределением скорости вихря, чтобы убедиться в эффективности управления потоком.

Рассчитайте коэффициент потери потока (K) для потока газа, проходящего через изгиб.

Атрибуты продукта

Модель продукта	F105	наименование товара	Экспериментальный модуль для измерения расхода в трубе с квадратным изгибом
Основные материалы	Черный ПОМПОН	Технические характеристики	260 × 190 × 240 мм
Вес продукта	1,5 кг	Операционная среда	Комнатная температура, Относительная влажность воздуха ≤ 85%
Входной источник питания	Никто
Необходимые модули	Никто	Дополнительные модули	Никто

FAQ

Какие условия доставки товаров для внешней торговли поддерживаются?

Поддерживаются основные условия, включая FOB, CIF, DDP и EXW.

Можете ли вы предоставить технические параметры продукта?

Полные двуязычные таблицы технических параметров доступны бесплатно; пожалуйста, свяжитесь с нами, чтобы получить их.

Что делать, если я не знаю, как пользоваться оборудованием после его покупки?

Предоставляется бесплатное обучение по всему процессу и быстрое послепродажное обслуживание. Инженеры предлагают индивидуальное дистанционное руководство (видеозвонки, демонстрации, графические руководства) с практическими видеороликами по эксплуатации, помогая пользователям быстро освоить установку, отладку и эксплуатацию, а также своевременно устранять неполадки.

Как вы контролируете качество продукции перед отправкой?

Перед поставкой проводится строгий трехуровневый контроль качества:
1. Проверка сырья: Полная проверка основных компонентов для контроля точности;
2. Проверка в процессе производства: Специальный персонал следит за каждым процессом, чтобы избежать дефектов;
3. Окончательная проверка отгрузки: тестирование при включении питания и точная калибровка с выдачей официальных отчетов о проверке; поддерживается как заводская проверка, так и удаленная проверка.

Предоставляется ли гарантия на изделие? Включены ли в комплект поставки запасные части?

На все изделия предоставляется бесплатная заводская гарантия сроком на 2 года, а в течение гарантийного срока мы бесплатно предоставляем часто изнашиваемые детали.
Послепродажная поддержка за рубежом：
• Удаленная техническая поддержка в течение 7 часов в сутки и 24 часа в сутки и бесплатное обучение эксплуатации под руководством индивидуального инженера.;
• Бесплатная срочная авиаперевозка запасных частей для устранения дефектов качества, не вызванных деятельностью человека, в течение гарантийного срока;
• Пожизненная техническая консультация и поставка запасных частей по разумной цене после гарантии;
• В комплект поставки входят двуязычные руководства, видеоролики по эксплуатации и руководства по экспериментам для удобства использования новичками.

Как вы обеспечиваете безопасную транспортировку оборудования?

Экспортная тройная ударопрочная и влагонепроницаемая упаковка (ударопрочный пенопласт + утолщенный картон + деревянный футляр из фанеры) с прикрепленными предупреждающими надписями.

Поддерживаете ли вы кастомизацию продукта?

Доступны услуги по изготовлению на заказ, OEM и ODM. Мы можем настроить параметры, структуру, размер и функции по мере необходимости, а также принять к производству этикетки по индивидуальному заказу.
