Экспериментальное устройство для измерения расхода

Описание товара

Это устройство в основном используется для демонстрации и изучения принципов работы нескольких типов расходомеров, таких как расходомер Вентури, пластинчатый расходомер с диафрагмой и роторный расходомер, а также для применения уравнения Бернулли в этих расходомерах.

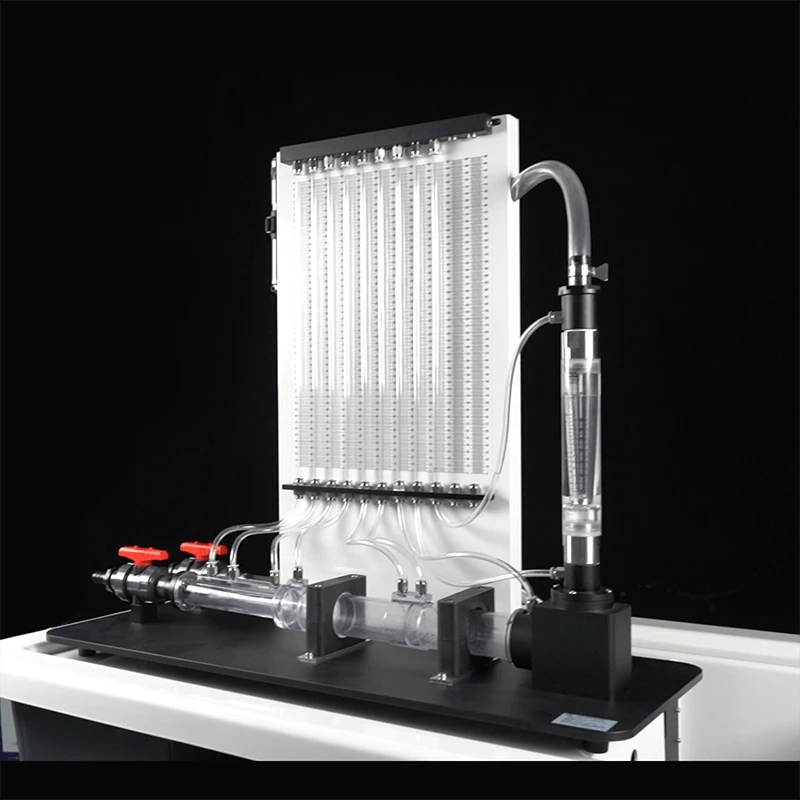

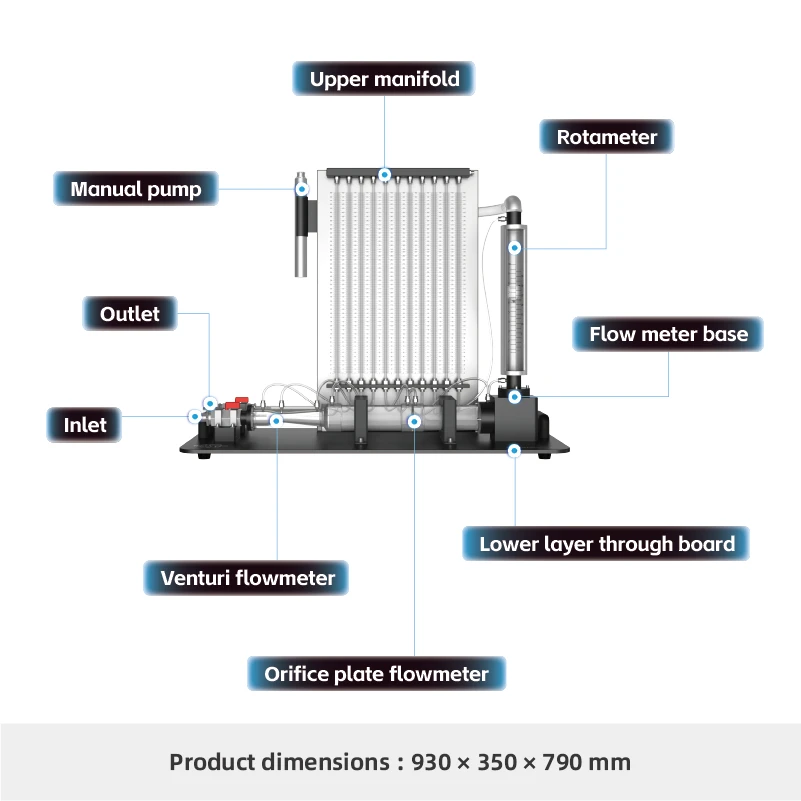

Основной корпус устройства состоит из горизонтального трубопровода, оснащенного клапанами, диафрагмой, расходомером Вентури и напорными кранами. Кроме того, к роторному расходомеру подключается изогнутая труба, а все напорные краны подключены к многотрубному манометру, установленному на задней панели.

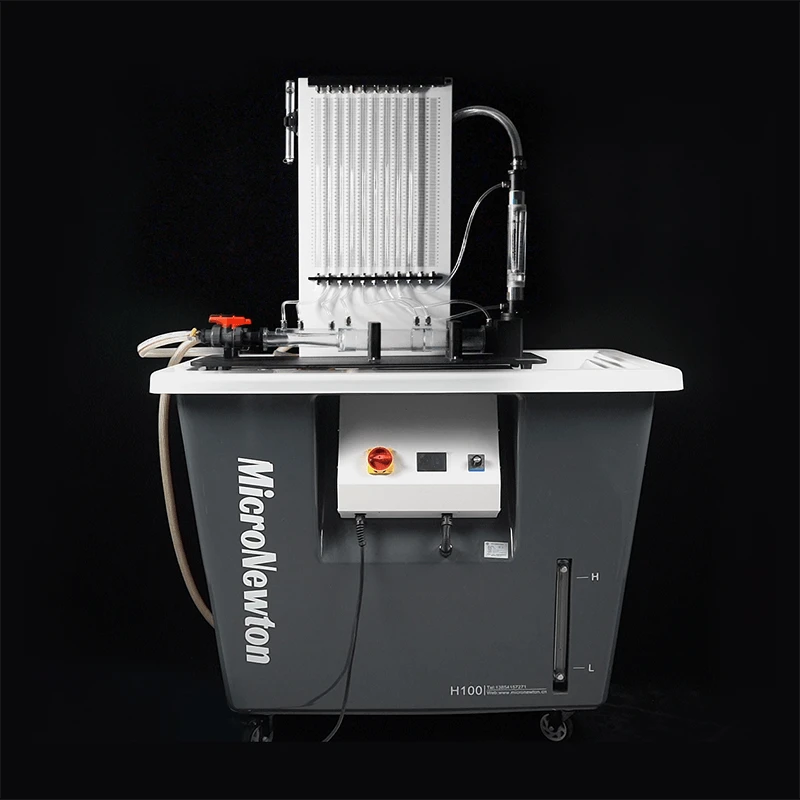

Во время экспериментов устройство необходимо подключить к экспериментальному стенду H100 Basic по гидромеханике. Основной трубопровод и расходомеры изготовлены из полностью прозрачных материалов, что позволяет наблюдать за потоком жидкости. Устройство наглядно демонстрирует распределение давления вдоль трубопровода для каждого типа расходомера и облегчает анализ потерь давления.

Экспериментальные функции

Соблюдайте закон взаимного преобразования статического напора и динамического давления.

Продемонстрируйте распределение давления вдоль траектории потока, когда вода проходит через трубку Вентури и диафрагму.

Покажите применение уравнения Бернулли к несжимаемым жидкостям.

Сравните разность перепадов давления в трех разных расходомерах.

Откалибруйте коэффициенты расхода расходомеров Вентури и расходомеров с диафрагменными пластинами.

Овладейте навыками экспериментального измерения таких параметров потока, как скорость, расход и давление.

Атрибуты продукта

Модель продукта	H103	наименование товара	Экспериментальное устройство для измерения расхода
Основные материалы	Алюминиевый сплав 6061, светочувствительная смола	Технические характеристики	930×350×790 мм
Вес продукта	23,6 кг	Операционная среда	Температура в помещении, относительная влажность ≤ 85%
Входной источник питания	Никто
Необходимые модули	Никто	Дополнительные модули	Никто
