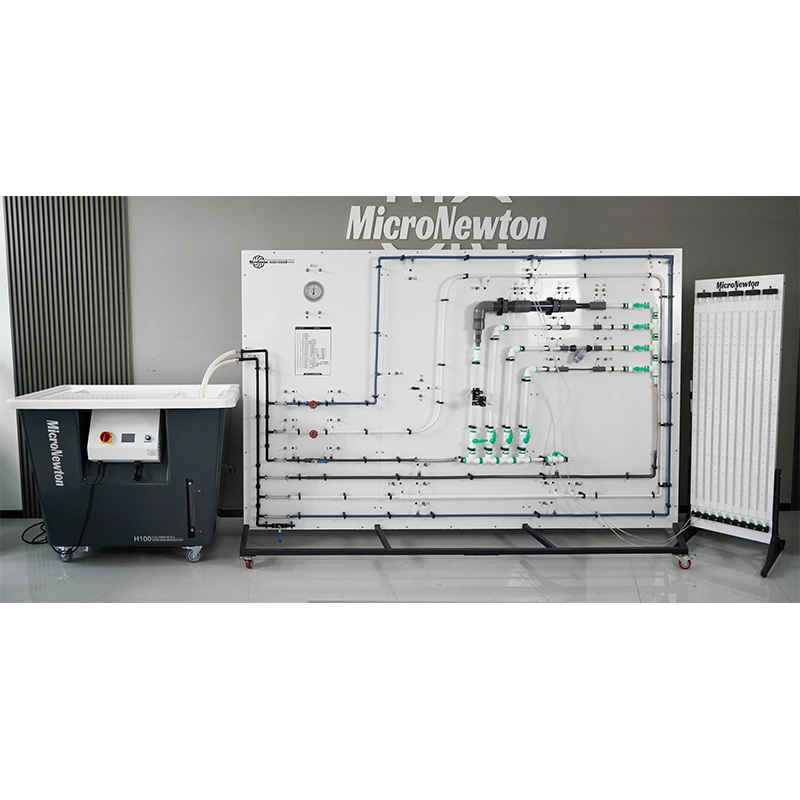

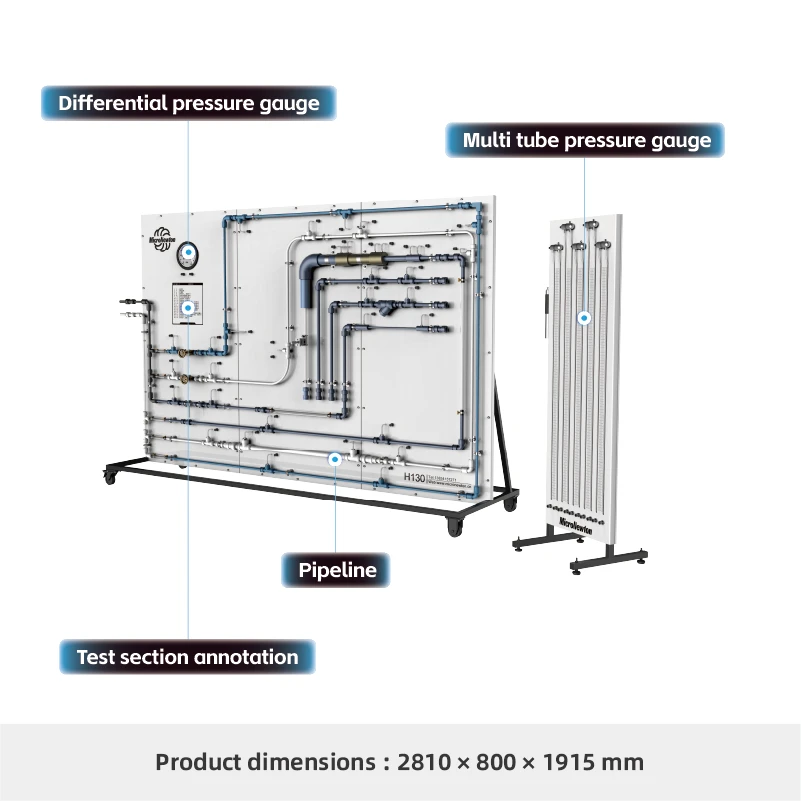

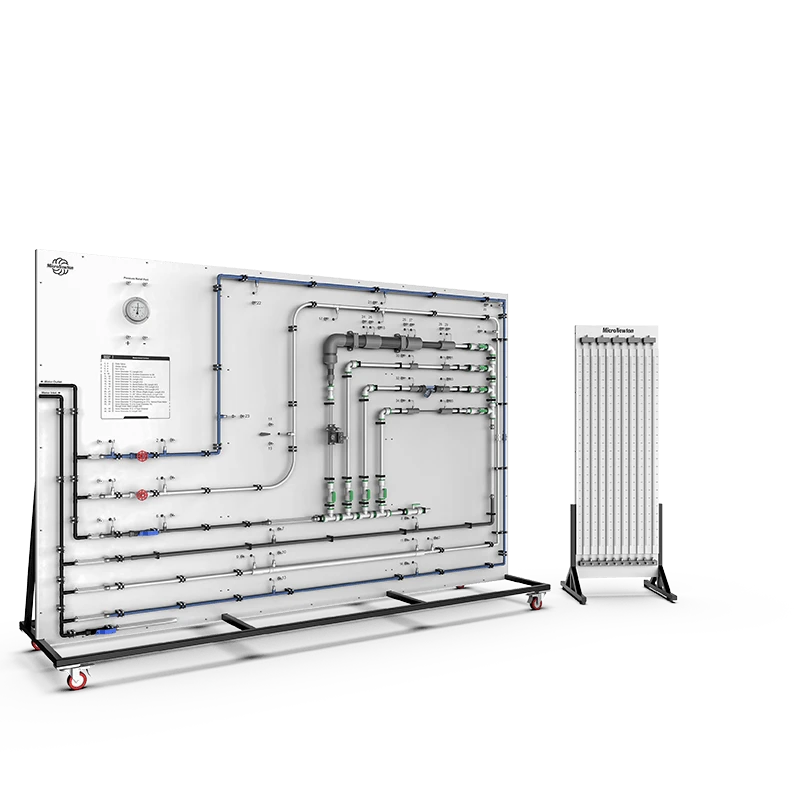

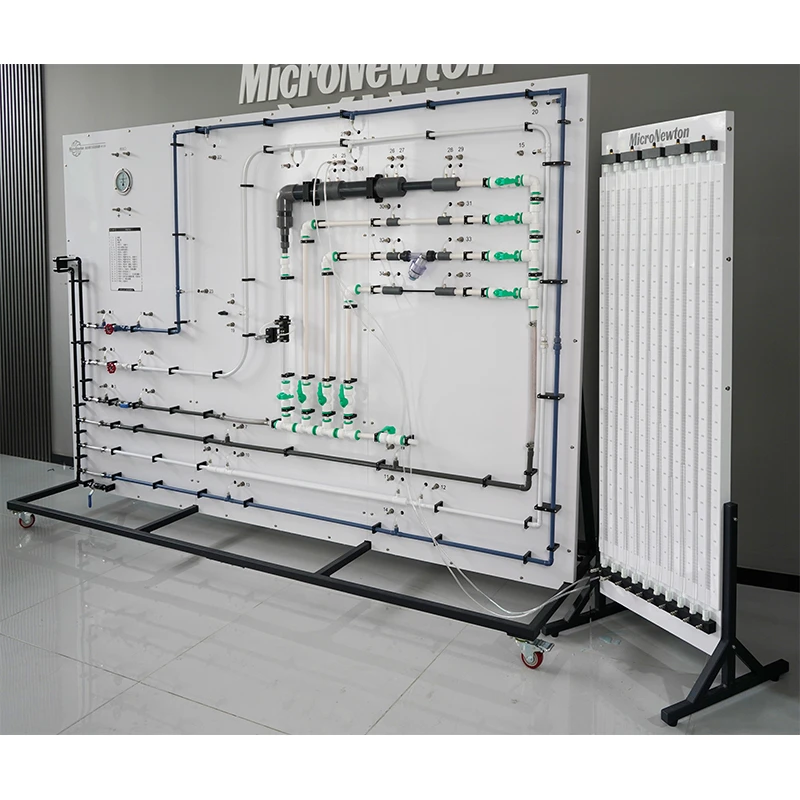

H130-Экспериментальное устройство с сопротивлением потоку

H130-Экспериментальное устройство с сопротивлением потоку

Это устройство предназначено для использования совместно с экспериментальным стендом H100 Basic по гидродинамике для измерения сопротивления трения, возникающего при протекании жидкости по различным трубам или фитингам внутри трубопровода.

Потеря напора в трубах и фитингах является классической проблемой гидродинамики. Экспериментальная установка сопротивления потоку H130 демонстрирует протекание жидкости через различные компоненты, такие как трубы грубой очистки, фильтры, клапаны и другие фитинги, с помощью специально разработанных клапанов и конфигураций труб. Она также позволяет проводить количественный анализ относительной потери напора в процессе прохождения потока.

Расход во время эксперимента можно точно регулировать с помощью расходомеров с диафрагменной пластиной, расходомеров Вентури и трубчатых расходомеров Пито, а также демонстрировать практическую работу различных типов расходомеров для измерения расхода.

Спросите сейчас Следующие продукты Добавить в список

Атрибуты продукта

Модель изделия	H130	наименование товара	Устройство для эксперимента с сопротивлением потоку
Основные материалы	Медная труба, оцинкованный лист	Размеры	2810×800×1915 мм
Вес изделия	208,5 кг	Условия эксплуатации	Температура в помещении, относительная влажность ≤ 85%
Входной источник питания	Однофазный трехпроводной, 220 В ±5%, 50 Гц/60 Гц 110 В ±5%, 50 Гц/60 Гц
Необходимые модули	Никто	Дополнительные модули	Никто
