Основы теплопередачи
Этот продукт используется в сочетании с базовым экспериментальным стендом по теплопередаче для проверки и экспериментального изучения принципов и законов комбинированной теплопередачи, включающей конвекцию (естественную и принудительную конвекцию) и излучение, как описано в курсах по теплопередаче.

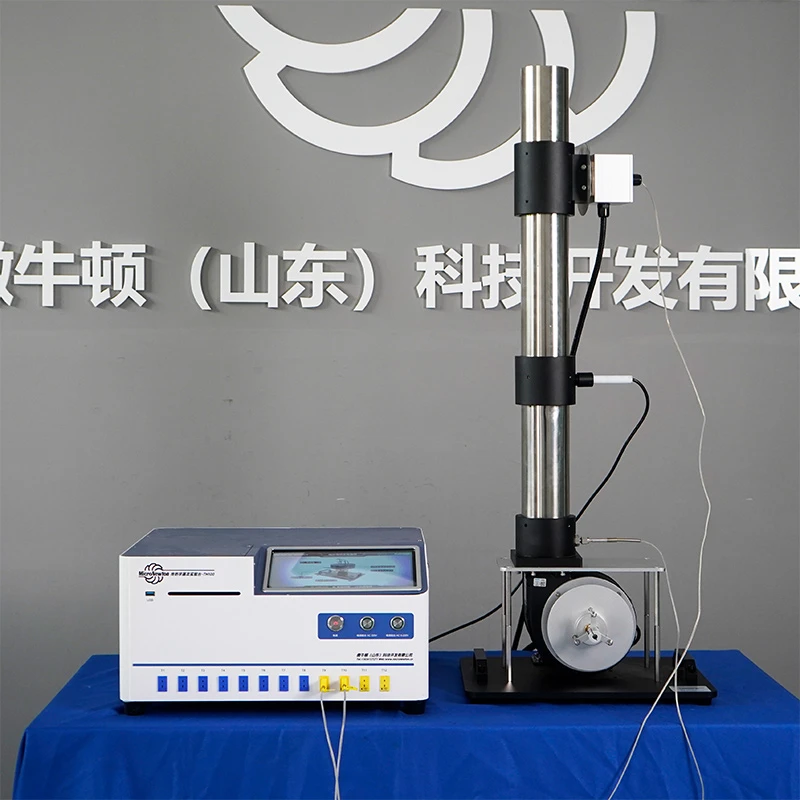

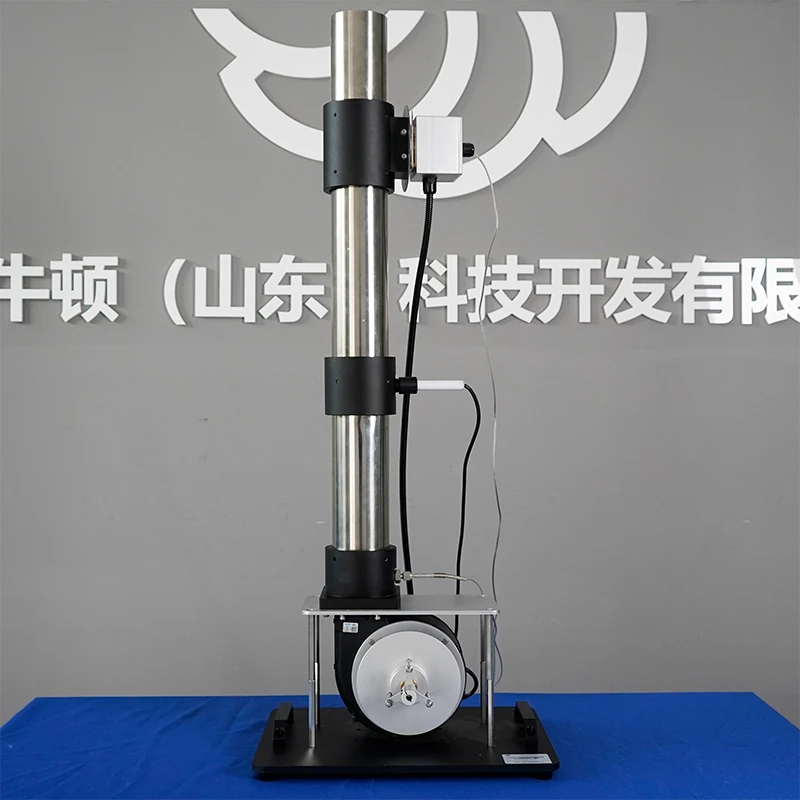

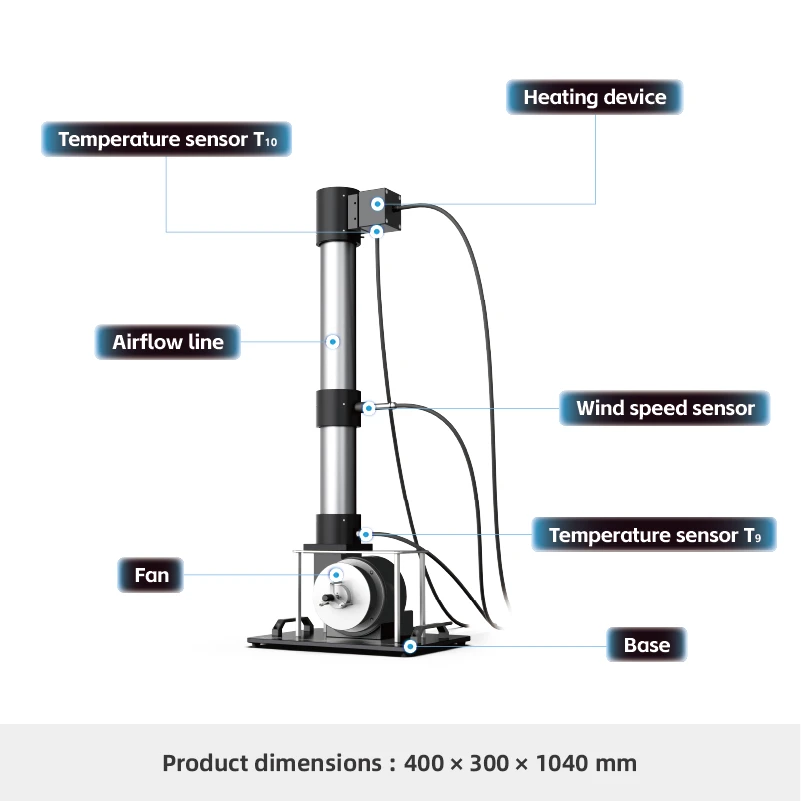

Экспериментальная платформа оснащена цилиндрической трубой, нагреваемой тепловым излучением квазичернотельного тела. Система, основанная на теоретической модели внешнего потока через цилиндр, позволяет проводить всесторонние эксперименты по конвекции и излучению благодаря каналу подачи воздуха, вентилятору, устройству регулирования скорости воздушного потока и регулировке электрического нагрева. Экспериментальные данные собираются с помощью базовой экспериментальной платформы для теплопередачи, поддерживающей разработку эксперимента, связанного с курсом.
Поделиться:
Added to cart successfully
Экспериментальные функции
1.Изучите распределение температуры в различных положениях на поверхности цилиндра в условиях внешнего воздушного потока (естественная конвекция / принудительная конвекция).
2.Измерьте общую теплоотдачу цилиндра, состоящего из квазичерного тела (излучение QR+ конвекция QC), при естественной конвекции при различной потребляемой мощности и сравните с изменениями температуры поверхности.
3.Измерьте коэффициент конвективной теплоотдачи, когда температура поверхности цилиндра относительно низкая.
4.Измерьте коэффициент теплопередачи при относительно высокой температуре поверхности цилиндра.
5.Наблюдайте и измеряйте влияние принудительной конвекции на теплоотдачу от поверхности цилиндра при различных скоростях ветра.
6.Изучите изменение локального коэффициента теплопередачи вдоль поверхности цилиндра при различных скоростях ветра.
Атрибуты продукта
|
Модель изделия |
TH104 |
наименование товара |
Экспериментальная установка для конвекции и радиационного теплообмена |
|
Основные материалы |
Алюминиевый сплав 6061, Нержавеющая сталь 304 |
Размеры |
400 × 300 × 1030 мм |
|
Вес изделия |
13 кг |
Условия эксплуатации |
Температура в помещении, относительная влажность ≤ 85% |
|
Входной источник питания |
Никто |
||
|
Необходимые модули |
Никто |
Дополнительные модули |
Никто |
