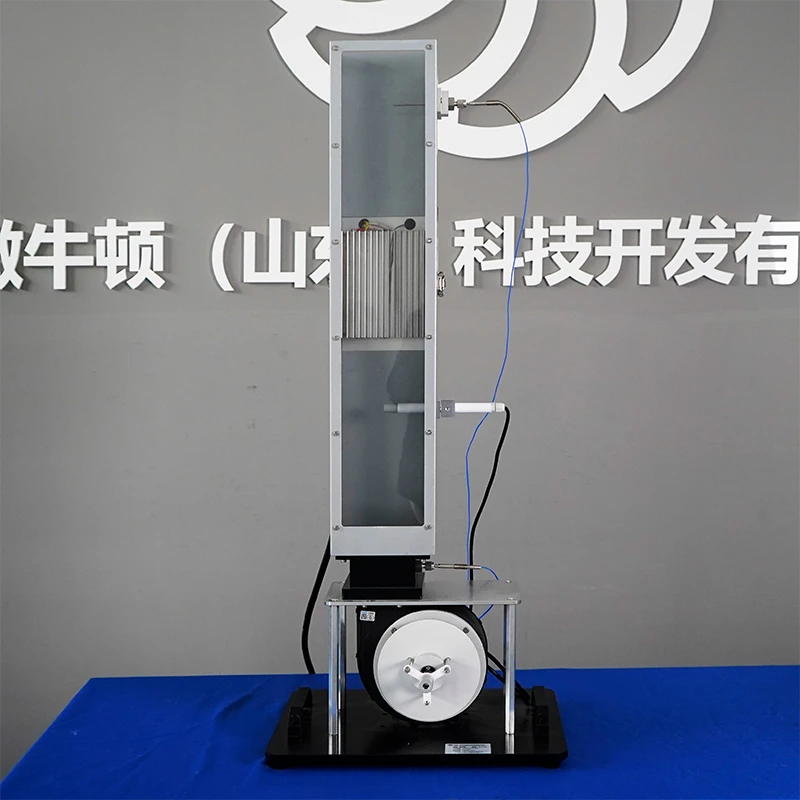

Этот продукт используется в сочетании с базовым экспериментальным стендом по теплопередаче для изучения конвективного теплообмена в теплообменниках с различной структурой поверхности, как описано в курсах по теплопередаче.
Основанный на классических моделях протяженных поверхностей, таких как плоские пластины, штыревые ребра и оребрения, модуль позволяет проводить экспериментальный анализ и расчет характеристик теплопередачи как в условиях естественной, так и принудительной конвекции.

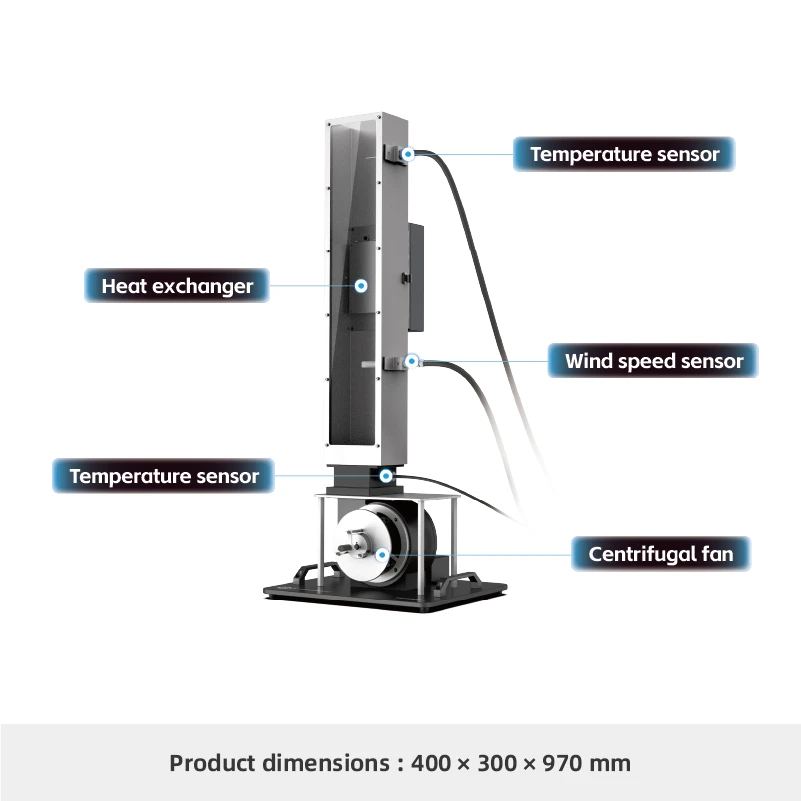

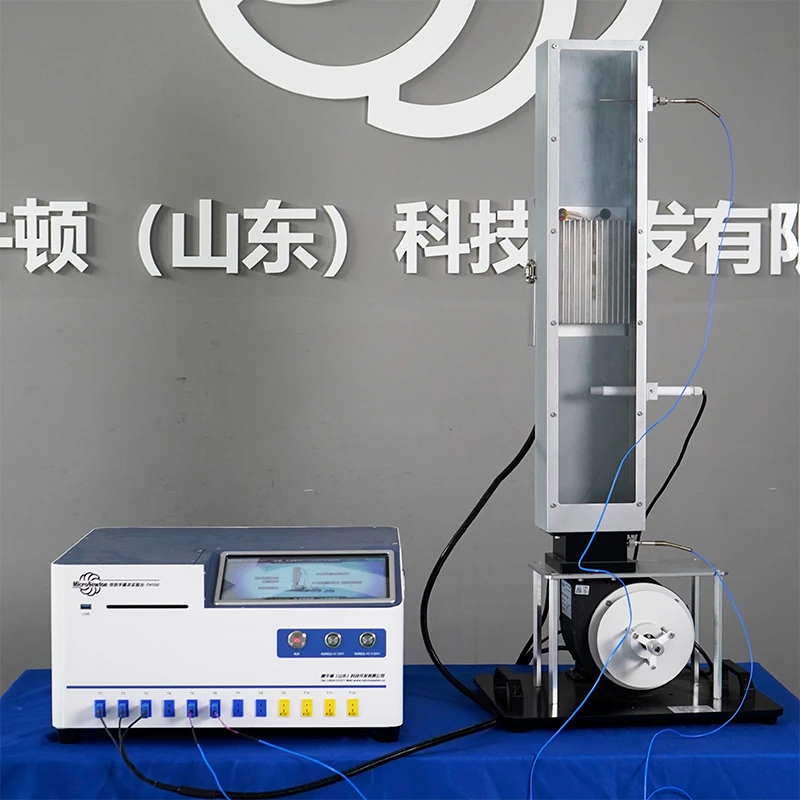

Система оснащена прозрачным воздушным каналом с регулируемой скоростью ветра, центробежным вентилятором, датчиком скорости воздушного потока, термопарами и взаимозаменяемыми испытательными образцами (плоская пластина, ребра и штыревые пластины). Экспериментальные данные собираются и регистрируются с помощью базовой экспериментальной платформы для теплопередачи. Образцы также могут быть расширены для дальнейших исследований.
Поделиться:
Added to cart successfully
Экспериментальные функции
1.Изучите изменение температуры поверхности в зависимости от мощности нагрева плоских пластин, штифтовых ребер и ребристых поверхностей в условиях естественной конвекции.
2.Изучите изменение температуры поверхности в зависимости от мощности нагрева плоских пластин, штифтовых ребер и ребристых поверхностей в условиях принудительной конвекции.
3.Изучите основные принципы измерения коэффициентов теплопередачи при естественной и принудительной конвекции.
4.Сравните и проанализируйте эффективность рассеивания тепла контактными ребрами в рядном и ступенчатом расположении.
5.Изучите влияние увеличенной площади поверхности на эффективность теплопередачи.
6.Измерьте распределение температуры по протяженным поверхностям.
Характеристики продукта
|
Модель изделия |
TH110 |
наименование товара |
Экспериментальный модуль конвективной теплопередачи с плоской пластиной, штифтовым оребрением и ребристой поверхностью |
|
Основные материалы |
Алюминиевый сплав 6061, нержавеющая сталь 304 |
Размеры |
400 × 300 × 970 мм |
|
Вес изделия |
20 кг |
Условия эксплуатации |
Температура в помещении, относительная влажность ≤ 85% |
|
Входной источник питания |
Никто |
||
|
Необходимые модули |
Плоская пластина, штифтовые ребра (рядные и расположенные в шахматном порядке), оребренные образцы |
Дополнительные модули |
Никто |
