Основы теплопередачи

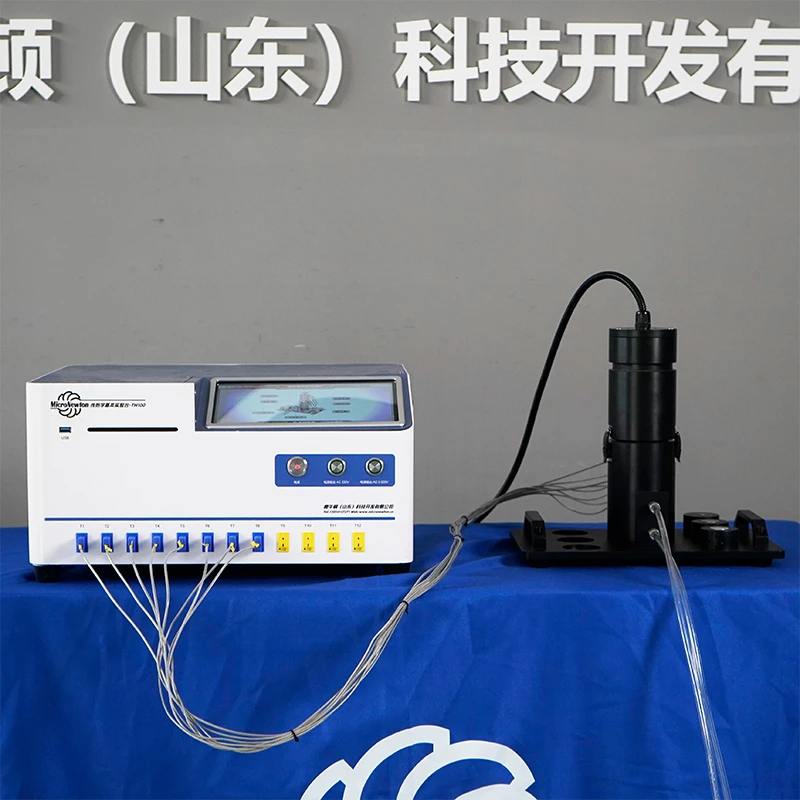

Этот продукт предназначен для использования вместе с базовой экспериментальной платформой Heat Transfer для проведения экспериментов, связанных с одномерным стационарным законом теплопроводности в законе теплопроводности Фурье из курса "Теплопередача".

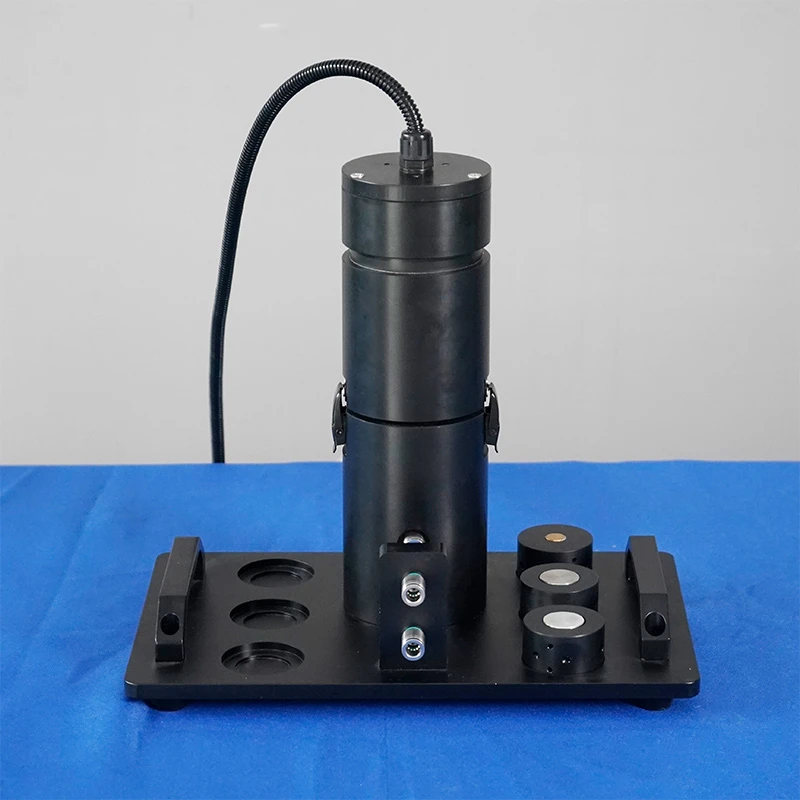

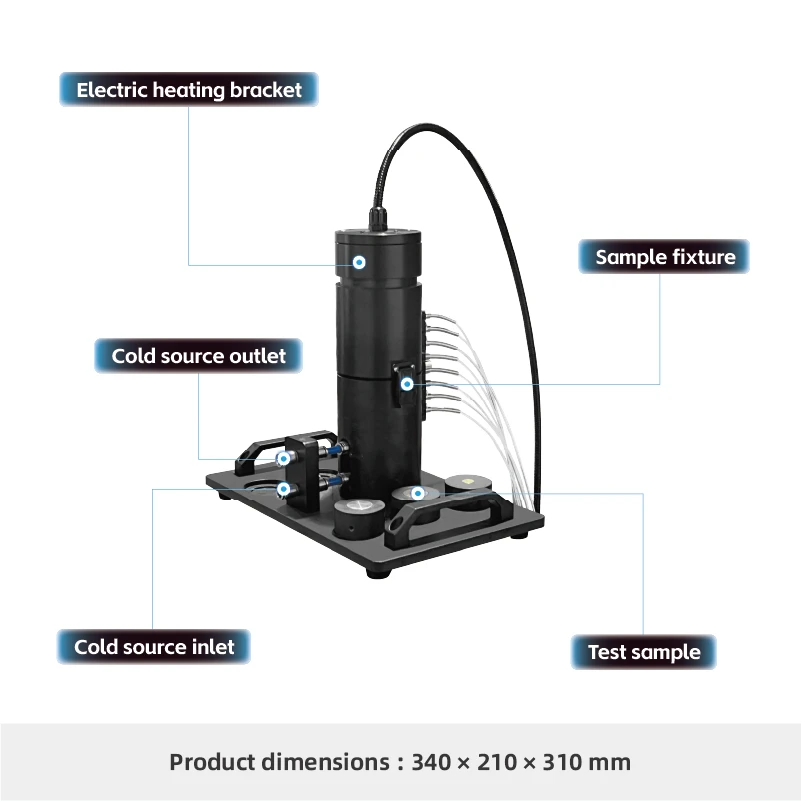

Устройство состоит из нагревательной секции, секции для образцов, секции для охлаждения и изоляционного корпуса, образуя одномерную экспериментальную модель осевой теплопроводности в стационарном режиме. Секцию для образцов можно легко заменить, а точки измерения температуры равномерно распределены в каждой секции. Экспериментальные данные собираются и передаются на экспериментальную платформу heat transfer experimental platform.
Устройство в основном используется для анализа изменения температуры цилиндрических твердых материалов вдоль направления теплового потока, что позволяет пользователям научно понять и визуально проверить закон теплопроводности Фурье и рассчитать теплопроводность образцов.
Он поддерживает замену образцов различными материалами и поперечными сечениями, а также индивидуальную настройку пользователем и может быть расширен для применения в исследованиях, связанных с изоляционными материалами и теплопроводящими материалами.
Поделиться:
Added to cart successfully
Экспериментальные функции
1.Используется для изучения и проверки принципа одномерной стационарной теплопроводности, а также для анализа процесса осевой теплопередачи и распределения температуры в цилиндрических материалах.
2.Помогает понять закон теплопроводности Фурье и рассчитать теплопроводность твердых материалов.
3.Измеряет различия в распределении температуры в отдельных и композитных твердых материалах в условиях стационарной теплопередачи.
4.Измеряет, рассчитывает и сравнивает теплопроводность различных материалов.
5.Измеряет падение температуры и контактное тепловое сопротивление на границе раздела композитных пластинчатых материалов.
6.Измеряет распределение температуры, когда поперечное сечение теплопроводности цилиндрических металлических материалов уменьшается при постоянной передаче тепла.
7.Создает температурно–временные кривые и кривые мощности для теплопроводности различных образцов материалов.
8.Может быть расширен для исследования и сравнительного анализа изоляционных материалов, теплоизоляционных утеплителей и теплопроводящих материалов, включая измерение их теплопроводности в практических приложениях.
Атрибуты продукта
|
Модель изделия |
TH101 |
наименование товара |
Экспериментальная установка для линейной теплопроводности |
|
Основные материалы |
POM, алюминиевый сплав 6061, Медь |
Размеры |
340×210×310 мм |
|
Вес изделия |
7,4 кг |
Условия эксплуатации |
Температура в помещении, относительная влажность ≤ 85% |
|
Входной источник питания |
Однофазный трехпроводной, 220 В ±5%, 50 Гц/60 Гц |
||
|
Необходимые модули |
Латунный образец одинакового диаметра , латунный образец уменьшенного диаметра, образец из нержавеющей стали, образец из алюминиевого сплава, водяная баня с постоянной температурой |
Дополнительные модули |
Никто |
