Основы теплопередачи

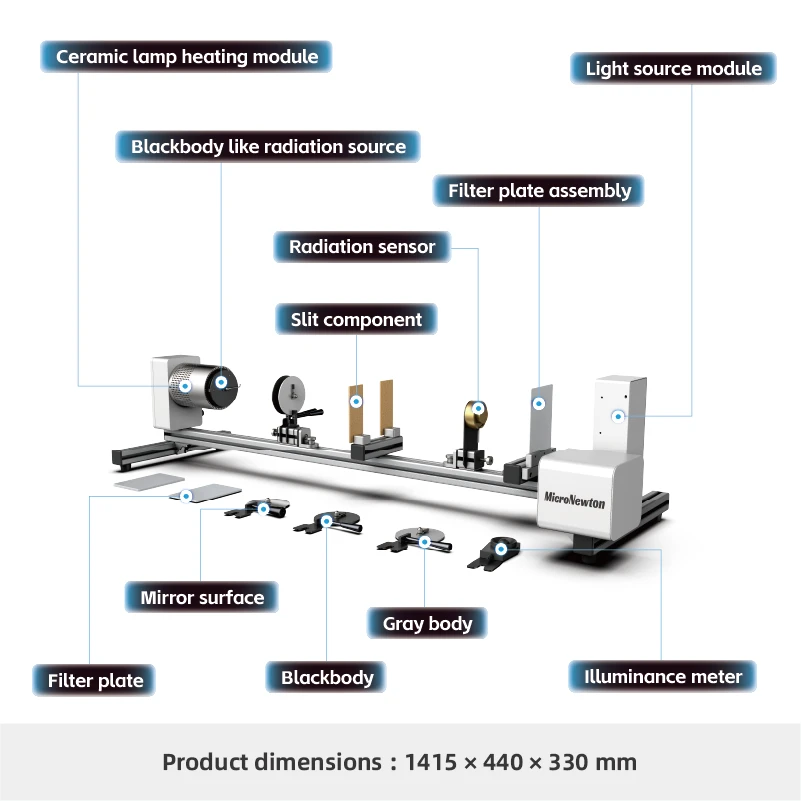

Этот продукт является экспериментальным обучающим устройством, используемым в лабораториях для проверки передачи и изменения энергии излучения. Платформа включает в себя два источника излучения: тепловой излучатель и световой излучатель (оба с регулируемой мощностью излучения).
Тепловое излучение регистрируется с помощью датчика радиации, а световое излучение измеряется с помощью измерителя освещенности. Различные оптические компоненты установлены на оптическом стенде между излучателем и детектором, а расстояния между компонентами можно считывать по шкале на оптической платформе.
Вращая измеритель освещенности, можно изучить влияние угла падения на интенсивность излучения. Вспомогательные оптические компоненты используются для исследования свойств отражения, поглощения и пропускания различных материалов при различных длинах волн и температурах.
С помощью экспериментов можно проверить фундаментальные законы теплопередачи, такие как закон излучения Кирхгофа, закон Стефана–Больцмана, закон расстояния Ламберта и закон косинуса Ламберта. Результаты измерений отображаются в цифровом виде на измерительном усилителе, а также могут быть переданы непосредственно на ПК через USB для дальнейшей обработки данных.
Эти эксперименты помогают студентам понять основы теплового излучения, развить соответствующие технические навыки и расширить возможности в области инноваций и экспериментального проектирования.
Поделиться:
Added to cart successfully
Экспериментальные функции
1.Используйте источник теплового излучения и радиометр или источник светового излучения и измеритель освещенности для проверки закона обратных квадратов.
2.Используйте источник теплового излучения и радиометр для проверки закона Стефана–Больцмана.
3.Используйте источник теплового излучения, металлические пластины и радиометр для изучения коэффициента излучения различных характеристик поверхности.
4.Используйте источник теплового излучения, металлические пластины и радиометр для проверки закона Кирхгофа.
5.Проверьте зависимость между радиационным обменом и относительной площадью поверхности.
6.Проверьте влияние коэффициентов излучения между близко расположенными поверхностями на температуру поверхности и теплообмен.
7.Используйте вращающийся источник светового излучения и измеритель освещенности для проверки закона косинуса Ламберта.
8.Используйте источник светового излучения, оптический фильтр и измеритель освещенности, чтобы проверить закон поглощения Ламберта.
9.Изучите и рассчитайте взаимосвязь между коэффициентами обзора (конфигурационными факторами) и интенсивностью излучения.
|
Модель изделия |
TH103 |
наименование товара |
Экспериментальная установка для передачи радиационного тепла |
|
Основные материалы |
Нержавеющая сталь 304, алюминиевый профиль 40×40×3 мм, Оцинкованная стальная пластина |
Размеры |
1415 × 410 × 330 мм |
|
Вес изделия |
21,2 кг |
Условия эксплуатации |
Температура в помещении, относительная влажность ≤ 85% |
|
Входной источник питания |
Никто |
||
|
Необходимые модули |
1. Черный образец 2. Полированный образец 3. Матовый образец 4. Оптический фильтр 5. Датчик излучения 6. Измеритель освещенности |
Дополнительные модули |
Никто |
