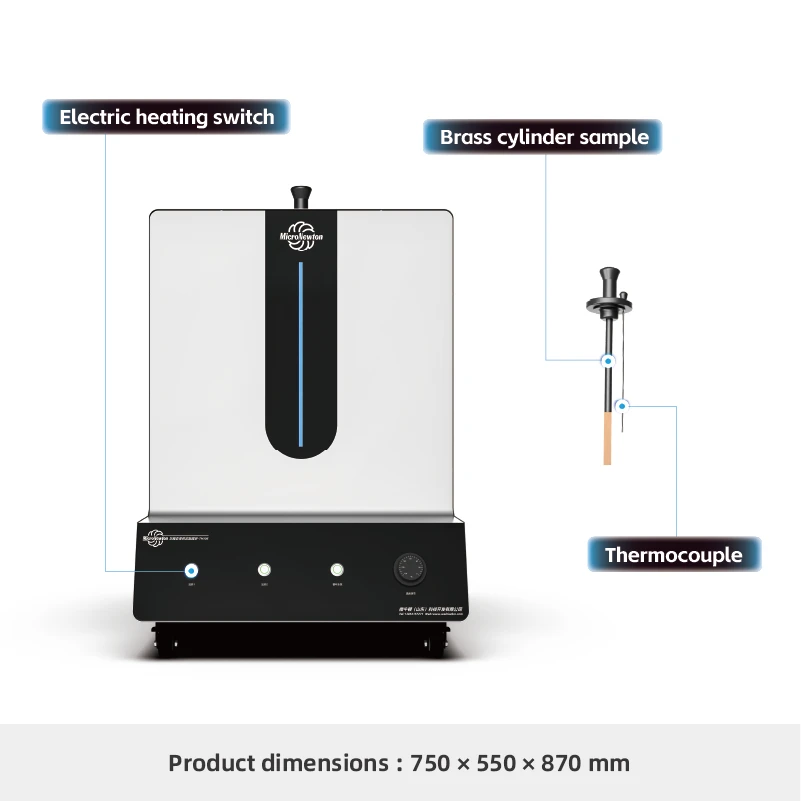

Этот продукт используется в сочетании с базовым экспериментальным стендом по теплопередаче для изучения нестационарного процесса теплопередачи металлических материалов определенной формы, а также распределения температуры в центре и ее изменения во времени, как описано в курсах по теплопередаче.
Стандартная конфигурация включает в себя восемь образцов: четыре формы (плоская пластина, сфера, толстый цилиндр и тонкий цилиндр), изготовленные из двух материалов (латуни и нержавеющей стали). В центр каждого образца встроена высокоточная термопара, позволяющая в режиме реального времени измерять временные изменения температуры в центре для различных твердых материалов.
Используя данные о временных температурах в сочетании с методом сосредоточенных параметров, можно рассчитать теплопроводность образцов. Система помогает пользователям глубже понять принципы нестационарной теплопроводности и типичные методы теоретического анализа. Поддерживается настройка образцов, разработка экспериментов и расширенное применение.
Поделиться:
Added to cart successfully
Экспериментальные функции
1.Изучите переходный процесс теплопередачи от поверхности к центру образцов и проанализируйте изменение температуры с течением времени.
2.Рассчитайте теплопроводность цилиндрических образцов на основе изменения температуры в центре.
3.Проанализируйте влияние формы, размера и материала на переходный процесс теплопередачи (один и тот же материал разной формы; одна и та же геометрия с разными материалами; один и тот же материал с разной эквивалентной геометрией).
4.Поймите и изучите метод сосредоточенной емкости в задачах переходного процесса теплопередачи.
5.Поддержка расширенных экспериментов и экспериментального проектирования, связанных с переходной теплопроводностью в твердых телах.
Характеристики продукта
|
Модель изделия |
TH106 |
наименование товара |
Переходный процесс (нестационарное состояние) Экспериментальная установка для определения теплопроводности |
|
Основные материалы |
Оцинкованная стальная пластина, POM, Нержавеющая сталь 304 |
Размеры |
750 × 550 × 870 мм |
|
Вес изделия |
68 кг |
Условия эксплуатации |
Температура в помещении, относительная влажность ≤ 85% |
|
Входной источник питания |
Никто |
||
|
Необходимые модули |
1. Плоская пластина из латуни, цилиндр (толстый/тонкий) и сферические образцы 2. Плоская пластина из нержавеющей стали, цилиндр (толстый/тонкий) и сферические образцы |
Дополнительные модули |
Никто |
