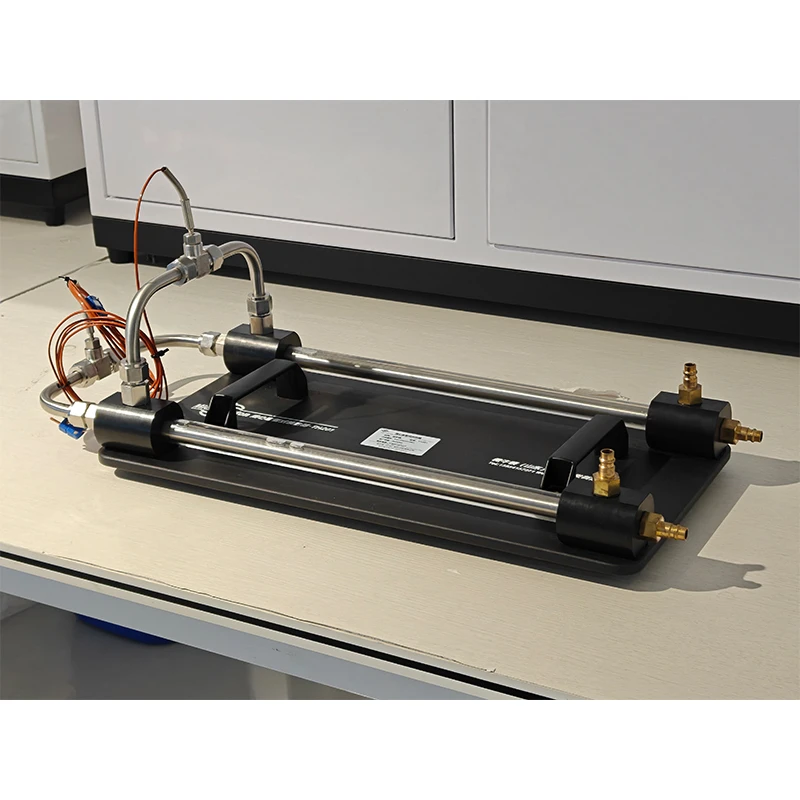

Концентрический трубчатый теплообменник

Описание товара

Этот продукт представляет собой теплообменный модуль, предназначенный для работы с базовым экспериментальным стендом по теплообменникам, и используется для демонстрации основных принципов работы концентрического трубчатого теплообменника.

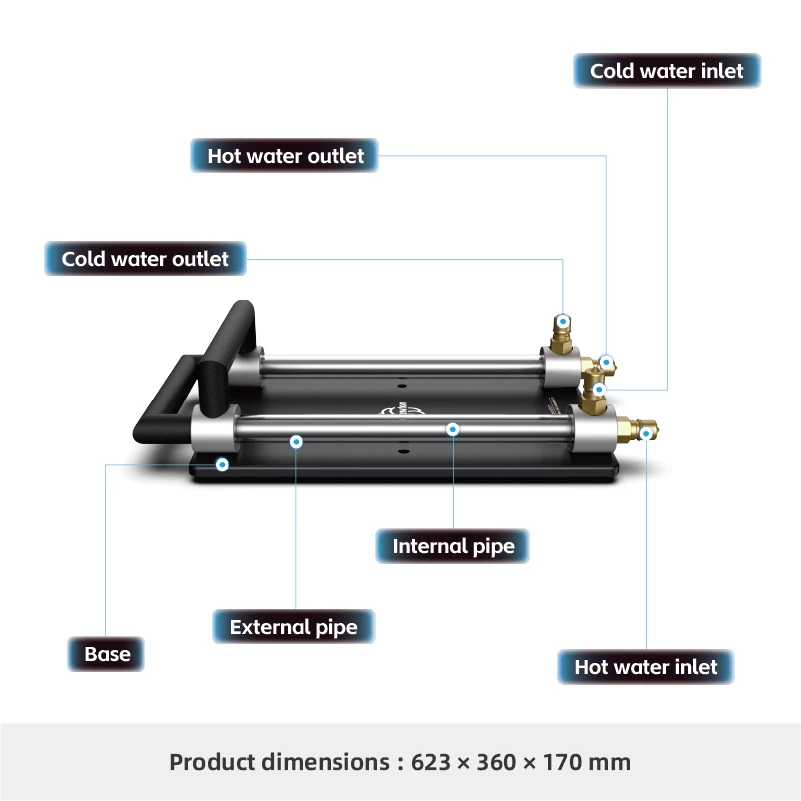

Устройство в основном состоит из двух коаксиальных круглых трубок. Передача тепла между горячей и холодной водой осуществляется через стенку внутренней трубки, что позволяет изучать непрямой (с разделенной стенкой) конвективный теплообмен.

Экспериментальные функции

Изучите принцип и процесс непрямой конвективной теплопередачи.

Проанализируйте энергетический баланс в системе и общую эффективность теплопередачи при различных скоростях потока.

Сравните характеристики теплопередачи и распределение температуры между конфигурациями с параллельным потоком и конфигурациями с противотоком.

Освоите метод логарифмической разности средних температур (LMTD) для расчета общей эффективности теплопередачи.

Исследуйте влияние изменений расхода горячей и холодной воды на эффективность теплопередачи.

Изучите влияние разницы температур между горячими и холодными жидкостями на эффективность теплопередачи в условиях прямого и противоточного течения.

Атрибуты продукта

Модель продукта	TH201	наименование товара	Концентрический трубчатый теплообменник
Основные материалы	Оцинкованная стальная пластина, POM, Нержавеющая сталь 304	Технические характеристики	623 × 360 × 170 мм
Вес продукта	5,1 кг	Операционная среда	Комнатная температура, Относительная влажность воздуха ≤ 85%
Входной источник питания	Никто
Необходимые модули	Водяная баня с постоянной температурой	Дополнительные модули	Никто
