Экспериментальная функция

Определение центра изгиба (основная функция): ① Проверка: Когда линия боковой нагрузки проходит через центр изгиба профиля, балка подвергается только плоскому изгибу и не вызывает кручения. Проверка: Когда линия нагрузки отклоняется от центра изгиба, балка подвергается как изгибу, так и кручению (соединение изгиба с кручением) одновременно.

Проверка главных осей: ① Для несимметричных поперечных сечений нейтральная ось не обязательно должна быть перпендикулярна поверхности загрузки. ② Эксперимент может продемонстрировать, что только тогда, когда нагрузка приложена вдоль направления главной оси инерции, кривая прогиба находится в плоскости действия нагрузки (плоский изгиб). Если нагрузка не приложена вдоль главной оси, балка подвергнется наклонному изгибу (направление отклонения не соответствует направлению нагрузки).

Наблюдение за явлением соединения изгиба и кручения

Сравнение различных асимметричных поперечных сечений

Кейс-стади

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Развитие практического обучения механике жидкости в Университете Мутаи

Развитие практического обучения гидромеханике в Университете Цинхуа

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

В Северо-Западный политехнический университет доставлено лабораторное оборудование по теплопередаче для лабораторий теплопроводности, конвекции, излучения и теплопроводности.

Узнать больше

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Шанхайский университет Цзяо Тонг получил испытательную установку для парокомпрессионного холодильного цикла для практического обучения инженерной термодинамике и холодильному оборудованию. Этот экспериментальный стенд позволяет студентам изучать циклический коэффициент полезного действия, явления испарения‑конденсации и диаграммы зависимости давления‑энтальпии. Он подходит для студентов, изучающих энергетику, теплотехнику и машиностроение, и сочетает теоретические принципы охлаждения с измерениями в реальных системах, анализом данных и исследовательской лабораторной практикой.

Узнать больше

Развитие практического обучения механике жидкости в Университете Мутаи

В этой статье представлен недавно поставленный набор лабораторного оборудования по механике жидкости для Университета Мутаи. Лабораторная установка включает в себя аппарат Осборна Рейнольдса, аппарат жидкостного трения, цифровой гидравлический стенд, кавитационную установку Вентури, устройство для калибровки расходомера, демонстрацию поля течения и вихревой аппарат. Эти экспериментальные системы позволяют студентам, изучающим механику, гражданское строительство, гидравлику и энергетику, проводить практические испытания, охватывающие течение в трубах, трение жидкости, потерю напора, кавитацию, измерение расхода и вихревые явления. Сочетая теоретические знания с практическими наблюдениями, измерениями, вычислениями и анализом данных, лаборатория укрепляет практические инженерные способности студентов и создает полноценную практическую среду для обучения курсам механики жидкости и газа.

Узнать больше

Развитие практического обучения гидромеханике в Университете Цинхуа

Университет Цинхуа получил испытательную платформу H501 Small Water Tunnel для проведения практических лабораторных занятий по гидромеханике. Эта экспериментальная установка с низкой турбулентностью позволяет визуализировать течение, проводить испытания пограничного слоя, кавитационный анализ, а также измерять сопротивление жидкости и подъемную силу. Платформа, совместимая с полным набором инструментов для обучения гидромеханике, предназначена для студентов‑механиков, аэрокосмических, гражданских и морских инженеров, объединяя теорию гидромеханики с лабораторными измерениями и исследовательской работой в реальных условиях.

Узнать больше

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Юго‑Восточный университет внедрил демонстрационную обучающую платформу для микро‑ветровых и солнечных аккумуляторов. Эта практичная система объединяет в себе фотоэлектрические установки, ветряные турбины, аккумуляторные батареи, тепловые аккумуляторы и тепловой насос с тремя источниками энергии. Она позволяет студентам новых специальностей, связанных с энергетикой, проводить эксперименты по выработке, преобразованию, хранению энергии и управлению энергией на системном уровне для создания комплексных инженерных возможностей.

Узнать больше

Модель продукта	МС07	наименование товара	Асимметричный раздел луч изгиб тест экспериментальныйустройство
Основные материалы	Алюминий, нержавеющий сталь	Технические характеристики	≤1000×400×1000 мм
Вес продукта	5 кг	Операционная среда	Комната температура, родственник влажность ≤ 85%
Входной источник питания	Никто
Необходимые модули	Никто	Дополнительные модули	Никто

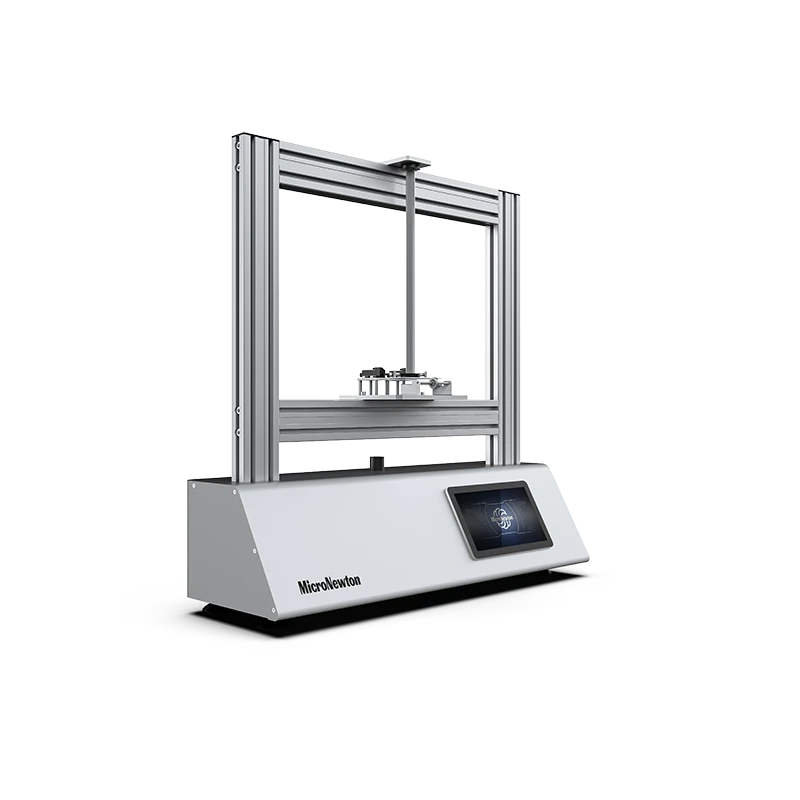

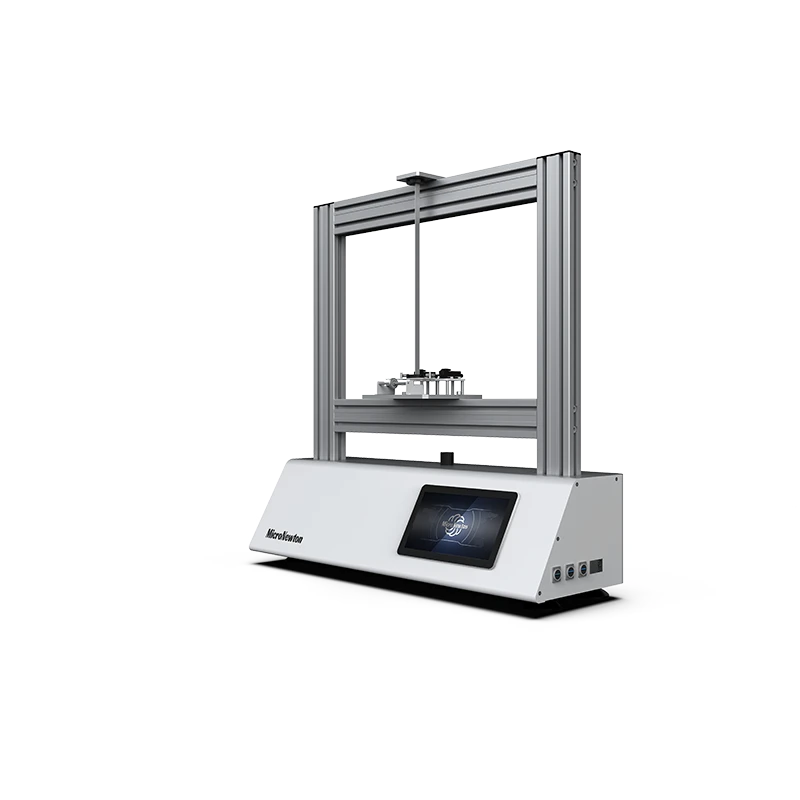

MS07-Экспериментальное устройство для испытания балок асимметричного сечения на изгиб
