Введение в продукт

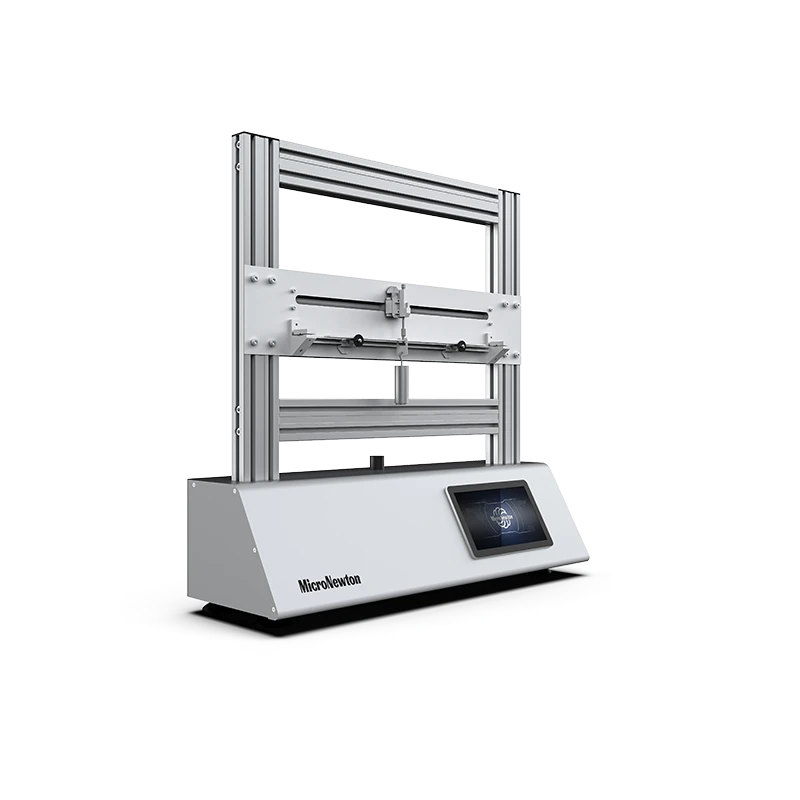

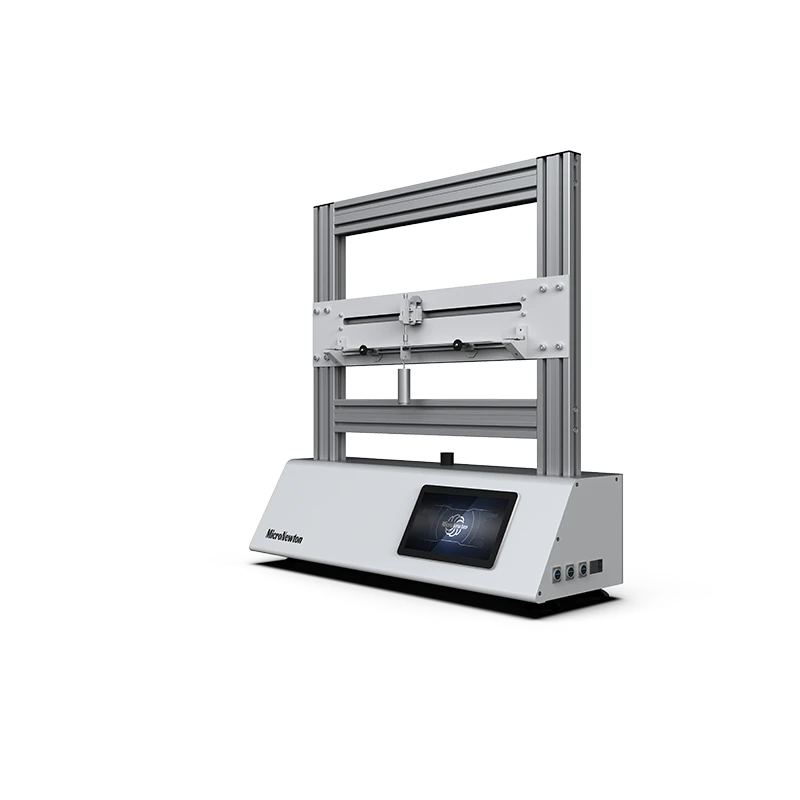

Экспериментальное устройство для испытания внутренней силы и деформации при изгибе балки MS05 представляет собой многофункциональную механическую экспериментальную платформу, которая объединяет понятия "деформация" и "внутренняя сила". тестирование. Устройство использует высокоточный алюминий сплав Двутавровые балки, предварительно оклеенные несколько комплектов тензометрических датчиков сопротивления в сочетании со статическими тензометрическими датчиками позволяют точно измерять линейный закон распределения нормальных напряжений по высоте участка чистого изгиба. Одновременно сохраняйте стрелочный датчик/лазерную систему измерения перемещения для измерения кривых прогиба и определения модуля упругости. Устройство поддерживает различные граничные условия, такие как простая поддержка и наклон, и наглядно отображает основную теорию механики материалов. Оно является один идеальный обучение инструмент для подтверждающий то изгиб обычный стресс формула ижесткость дизайн.

Экспериментальная функция

Определение закона распределения нормальных напряжений: С помощью многоточечного тензометрического измерения подтвердите теорию о том, что нормальное напряжение в поперечном сечении балки с чистым изгибом линейно распределено по высоте, а напряжение в нейтральном слое равно нулю

Проверка формулы нормального напряжения при изгибе: Измерьте величину деформации балки в состоянии чистого изгиба, рассчитайте экспериментальное напряжение и сравните и проанализируйте результаты с расчетами по теоретической формуле.

Измерение кривой прогиба балки: точки измерения смещения расположены вдоль направления пролета балки для измерения прогиба при различных нагрузках, построения кривых прогиба и определения модуля упругости E материала.

Исследование момента инерции и жесткости сечения: замените балки различными сечениями (прямоугольными, двутавровыми) или различными способами размещения, чтобы изучить влияние геометрических свойств сечения на напряжение изгиба и деформацию.

Кейс-стади

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Развитие практического обучения механике жидкости в Университете Мутаи

Развитие практического обучения гидромеханике в Университете Цинхуа

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

В Северо-Западный политехнический университет доставлено лабораторное оборудование по теплопередаче для лабораторий теплопроводности, конвекции, излучения и теплопроводности.

Узнать больше

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Шанхайский университет Цзяо Тонг получил испытательную установку для парокомпрессионного холодильного цикла для практического обучения инженерной термодинамике и холодильному оборудованию. Этот экспериментальный стенд позволяет студентам изучать циклический коэффициент полезного действия, явления испарения‑конденсации и диаграммы зависимости давления‑энтальпии. Он подходит для студентов, изучающих энергетику, теплотехнику и машиностроение, и сочетает теоретические принципы охлаждения с измерениями в реальных системах, анализом данных и исследовательской лабораторной практикой.

Узнать больше

Развитие практического обучения механике жидкости в Университете Мутаи

В этой статье представлен недавно поставленный набор лабораторного оборудования по механике жидкости для Университета Мутаи. Лабораторная установка включает в себя аппарат Осборна Рейнольдса, аппарат жидкостного трения, цифровой гидравлический стенд, кавитационную установку Вентури, устройство для калибровки расходомера, демонстрацию поля течения и вихревой аппарат. Эти экспериментальные системы позволяют студентам, изучающим механику, гражданское строительство, гидравлику и энергетику, проводить практические испытания, охватывающие течение в трубах, трение жидкости, потерю напора, кавитацию, измерение расхода и вихревые явления. Сочетая теоретические знания с практическими наблюдениями, измерениями, вычислениями и анализом данных, лаборатория укрепляет практические инженерные способности студентов и создает полноценную практическую среду для обучения курсам механики жидкости и газа.

Узнать больше

Развитие практического обучения гидромеханике в Университете Цинхуа

Университет Цинхуа получил испытательную платформу H501 Small Water Tunnel для проведения практических лабораторных занятий по гидромеханике. Эта экспериментальная установка с низкой турбулентностью позволяет визуализировать течение, проводить испытания пограничного слоя, кавитационный анализ, а также измерять сопротивление жидкости и подъемную силу. Платформа, совместимая с полным набором инструментов для обучения гидромеханике, предназначена для студентов‑механиков, аэрокосмических, гражданских и морских инженеров, объединяя теорию гидромеханики с лабораторными измерениями и исследовательской работой в реальных условиях.

Узнать больше

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Юго‑Восточный университет внедрил демонстрационную обучающую платформу для микро‑ветровых и солнечных аккумуляторов. Эта практичная система объединяет в себе фотоэлектрические установки, ветряные турбины, аккумуляторные батареи, тепловые аккумуляторы и тепловой насос с тремя источниками энергии. Она позволяет студентам новых специальностей, связанных с энергетикой, проводить эксперименты по выработке, преобразованию, хранению энергии и управлению энергией на системном уровне для создания комплексных инженерных возможностей.

Узнать больше

Модель продукта	МС05	наименование товара	Экспериментальный устройство для проверки внутренних усилий при изгибе и деформации от балки
Основные материалы	Алюминий, нержавеющий сталь, алюминий деревосочетание	Технические характеристики	≤1000×400×1000 мм
Вес продукта	30 кг	Операционная среда	Комната температура, родственник влажность ≤ 85%
Входной источник питания	Никто
Необходимые модули	Никто	Дополнительные модули	Никто

MS05-Экспериментальная установка для испытания внутренних усилий при изгибе и деформаций балок
