Введение в продукт

Экспериментальное устройство для испытания стержней на кручение на внутреннюю силу и деформацию MS03 - это специализированное экспериментальное оборудование, используемое в экспериментах по механике материалов для изучения распределения напряжений и законов деформации стержней круглого и некруглого поперечного сечения при кручении.нагрузки.

Суть этого устройства заключается в интуитивной проверке применимости закона сдвига Гука и предположения о плоскости с помощью высокоточного измерения крутящего момента и многоточечного наблюдения за деформацией/углом, а также в глубоком выявлении огромной разницы в характеристиках при кручении между открытыми тонкостенными элементами и закрытыми тонкостенными элементами.Itisakeyteachingtoolforunderstandingthedesignofmechanicaltransmissionshaftsandthetorsionalstiffnessofthinwalledstructuresтакой как воздушное судно фюзеляж и автомобильный балки.

Экспериментальная функция

Определение модуля упругости материалов при сдвиге: расчет модуля упругости материалов при сдвиге путем приложения крутящего момента и измерения угла скручивания

Проверка закона сдвига Гука: Использование зависимости между напряжением сдвига и деформацией сдвига для проверки линейной зависимости закона Сдвига Гука в диапазоне упругости.

Подтвердите теорию кручения по круговой оси (предположение о плоскости): обратите внимание на деформацию продольных и окружных линий на поверхности круговой оси и подтвердите предположение о том, что поперечное сечение остается плоским, а радиус - прямым

Исследование характеристик кручения стержней некруглого поперечного сечения (явление коробления): сравнение характеристик кручения стержней прямоугольного поперечного сечения и наблюдение явления коробления поперечного сечения

Сравнительный эксперимент между открытыми и закрытыми тонкостенными элементами (основной момент): Сравните жесткость на кручение открытых и закрытых труб с одинаковыми размерами и толщиной стенки

Кейс-стади

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Развитие практического обучения механике жидкости в Университете Мутаи

Развитие практического обучения гидромеханике в Университете Цинхуа

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

В Северо-Западный политехнический университет доставлено лабораторное оборудование по теплопередаче для лабораторий теплопроводности, конвекции, излучения и теплопроводности.

Узнать больше

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Шанхайский университет Цзяо Тонг получил испытательную установку для парокомпрессионного холодильного цикла для практического обучения инженерной термодинамике и холодильному оборудованию. Этот экспериментальный стенд позволяет студентам изучать циклический коэффициент полезного действия, явления испарения‑конденсации и диаграммы зависимости давления‑энтальпии. Он подходит для студентов, изучающих энергетику, теплотехнику и машиностроение, и сочетает теоретические принципы охлаждения с измерениями в реальных системах, анализом данных и исследовательской лабораторной практикой.

Узнать больше

Развитие практического обучения механике жидкости в Университете Мутаи

В этой статье представлен недавно поставленный набор лабораторного оборудования по механике жидкости для Университета Мутаи. Лабораторная установка включает в себя аппарат Осборна Рейнольдса, аппарат жидкостного трения, цифровой гидравлический стенд, кавитационную установку Вентури, устройство для калибровки расходомера, демонстрацию поля течения и вихревой аппарат. Эти экспериментальные системы позволяют студентам, изучающим механику, гражданское строительство, гидравлику и энергетику, проводить практические испытания, охватывающие течение в трубах, трение жидкости, потерю напора, кавитацию, измерение расхода и вихревые явления. Сочетая теоретические знания с практическими наблюдениями, измерениями, вычислениями и анализом данных, лаборатория укрепляет практические инженерные способности студентов и создает полноценную практическую среду для обучения курсам механики жидкости и газа.

Узнать больше

Развитие практического обучения гидромеханике в Университете Цинхуа

Университет Цинхуа получил испытательную платформу H501 Small Water Tunnel для проведения практических лабораторных занятий по гидромеханике. Эта экспериментальная установка с низкой турбулентностью позволяет визуализировать течение, проводить испытания пограничного слоя, кавитационный анализ, а также измерять сопротивление жидкости и подъемную силу. Платформа, совместимая с полным набором инструментов для обучения гидромеханике, предназначена для студентов‑механиков, аэрокосмических, гражданских и морских инженеров, объединяя теорию гидромеханики с лабораторными измерениями и исследовательской работой в реальных условиях.

Узнать больше

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Юго‑Восточный университет внедрил демонстрационную обучающую платформу для микро‑ветровых и солнечных аккумуляторов. Эта практичная система объединяет в себе фотоэлектрические установки, ветряные турбины, аккумуляторные батареи, тепловые аккумуляторы и тепловой насос с тремя источниками энергии. Она позволяет студентам новых специальностей, связанных с энергетикой, проводить эксперименты по выработке, преобразованию, хранению энергии и управлению энергией на системном уровне для создания комплексных инженерных возможностей.

Узнать больше

Модель продукта	МС03	наименование товара	Экспериментальный устройство для проверки внутренней силы кручения и деформация от члены
Основные материалы	алюминий пом	Технические характеристики	≤1000×400×1000 мм
Вес продукта	30 кг	Операционная среда	Комната температура, родственник влажность ≤ 85%
Входной источник питания	Одиночный фаза три провод, 220В ± 5%, 50 Гц/60 Гц
Необходимые модули	Никто	Дополнительные модули	Никто

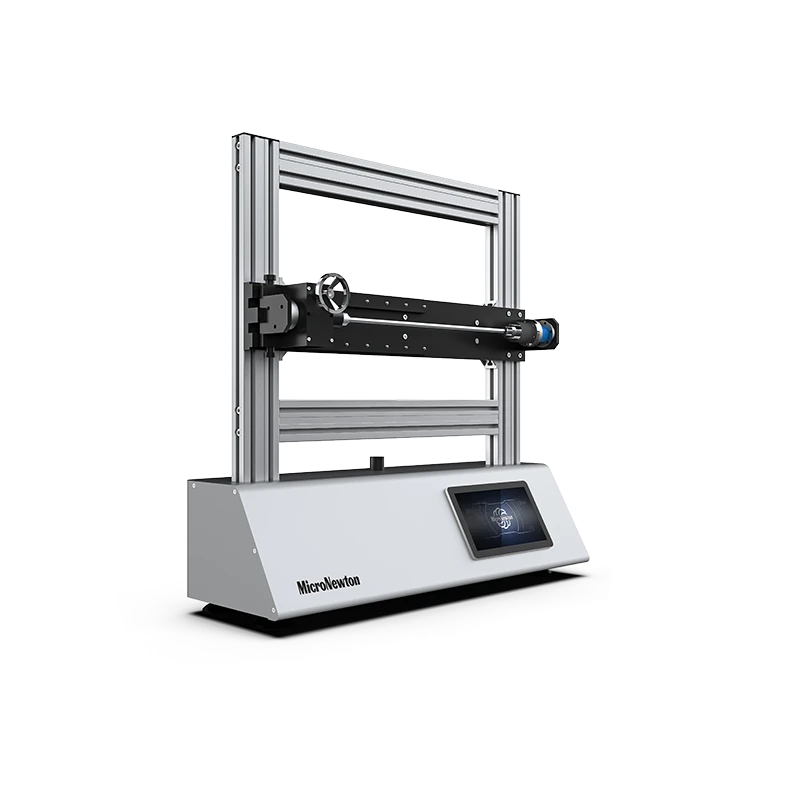

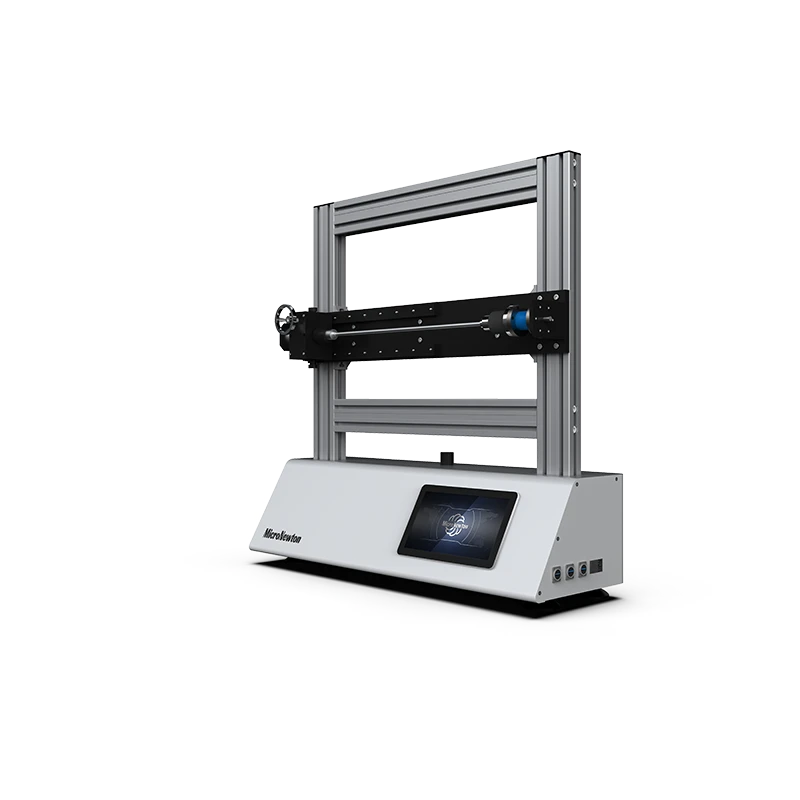

MS03-Экспериментальное устройство для испытания внутренней силы кручения и деформации элементов
