Вступление

Прибор Осборна Рейнольдса (экспериментальное устройство с числом Рейнольдса H102) является важным учебным пособием. первоклассное лабораторное оборудование по механике жидкости для инженерного образования. Оно визуализирует ламинарный поток, переходный поток и турбулентный поток внутри круглых труб, помогая студентам понять безразмерное число Рейнольдса и расход принцип перехода к режиму.

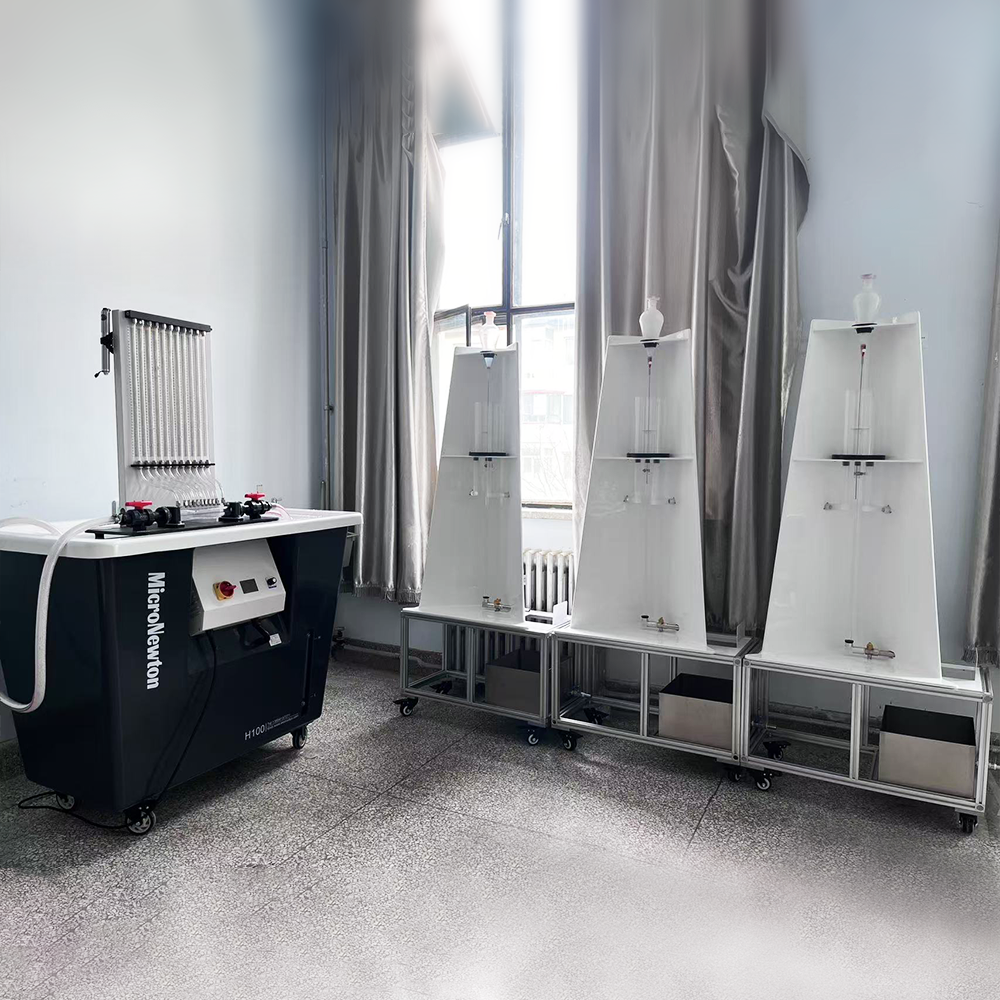

Этот настольный аппарат Osborne Reynolds работает вместе с базовым гидравлическим стендом как часть нашей модульной лабораторной системы по гидромеханике. Он широко применяется в машиностроении, гражданском строительстве, энергетике. курсовая работа для бакалавров по энергетике и химической инженерии.

Что такое аппарат Осборна Рейнольдса?

Аппарат Осборна Рейнольдса воспроизводит классическую трубку Осборна Рейнольдса эксперимент с потоком. С использованием красителя используя технологию визуализации, он показывает студентам, как жидкость превращается из упорядоченного ламинарного потока через переходное состояние в хаотический турбулентный поток, регулируя скорость потока воды.

Число Рейнольдса является основным безразмерным параметром. Оно описывает соотношение между силой инерции и силой вязкости жидкости:

• Ламинарный поток: При температуре примерно ниже 2320°c краска ложится стабильно ровно.;
• Переходный поток: Re между 2320-4000, краситель начинает колебаться и скручиваться;
• Турбулентный поток: При температуре выше 4000 краситель быстро смешивается с окружающей водой.

Студенты записывают расход, температуру воды и размеры трубы, чтобы рассчитать верхнее критическое число Рейнольдса и нижнее критическое число Рейнольдса, сравнить измеренные данные с теоретически допустимыми значениями и изучить, как кинематическая вязкость влияет на структуру потока.

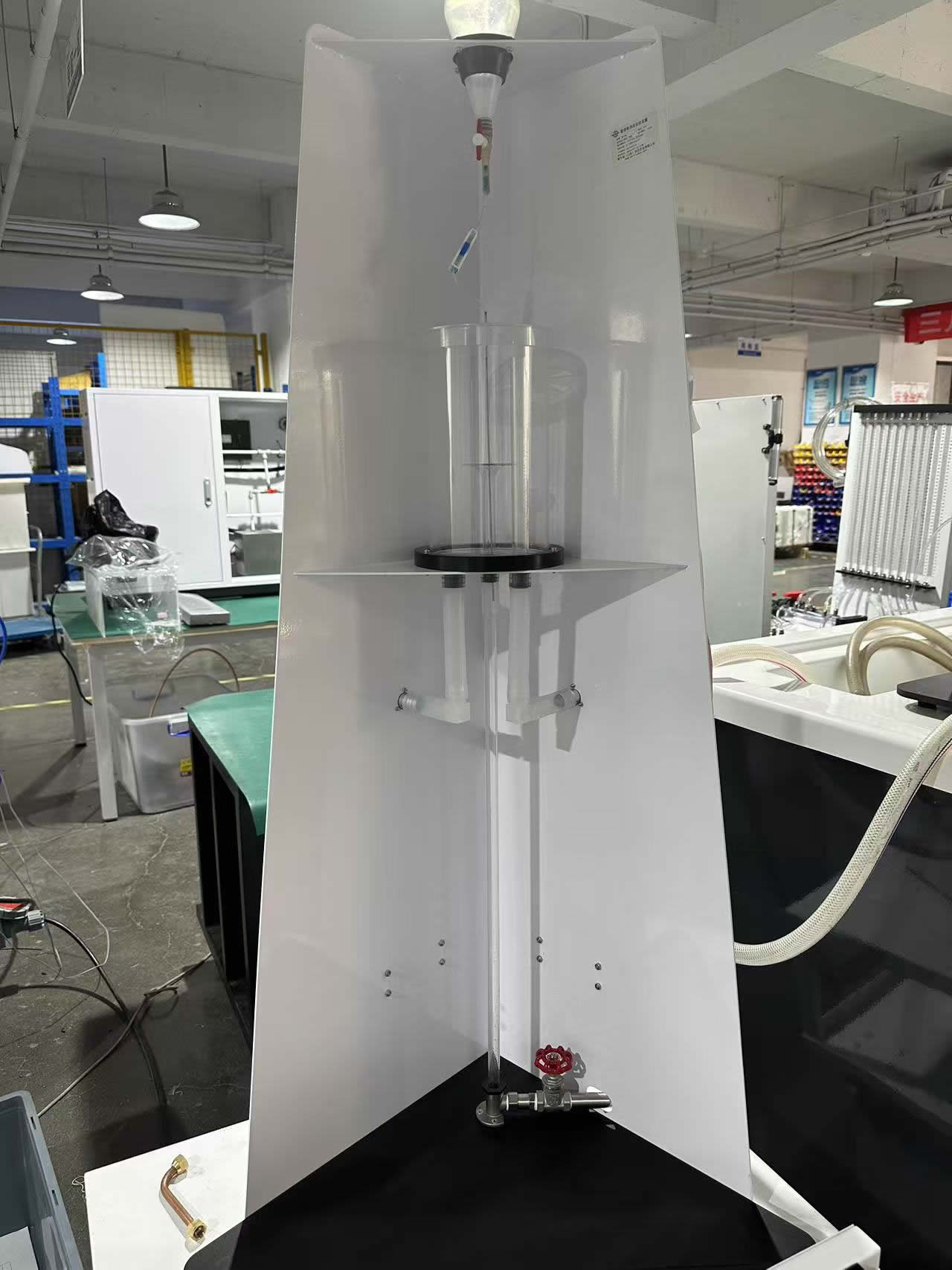

Основная структура и ключевые особенности устройства для эксперимента с числом Рейнольдса

Наш аппарат H102 Osborne Reynolds оснащен полным прозрачный визуальный дизайн для обучения лабораторные требования.

основные компоненты

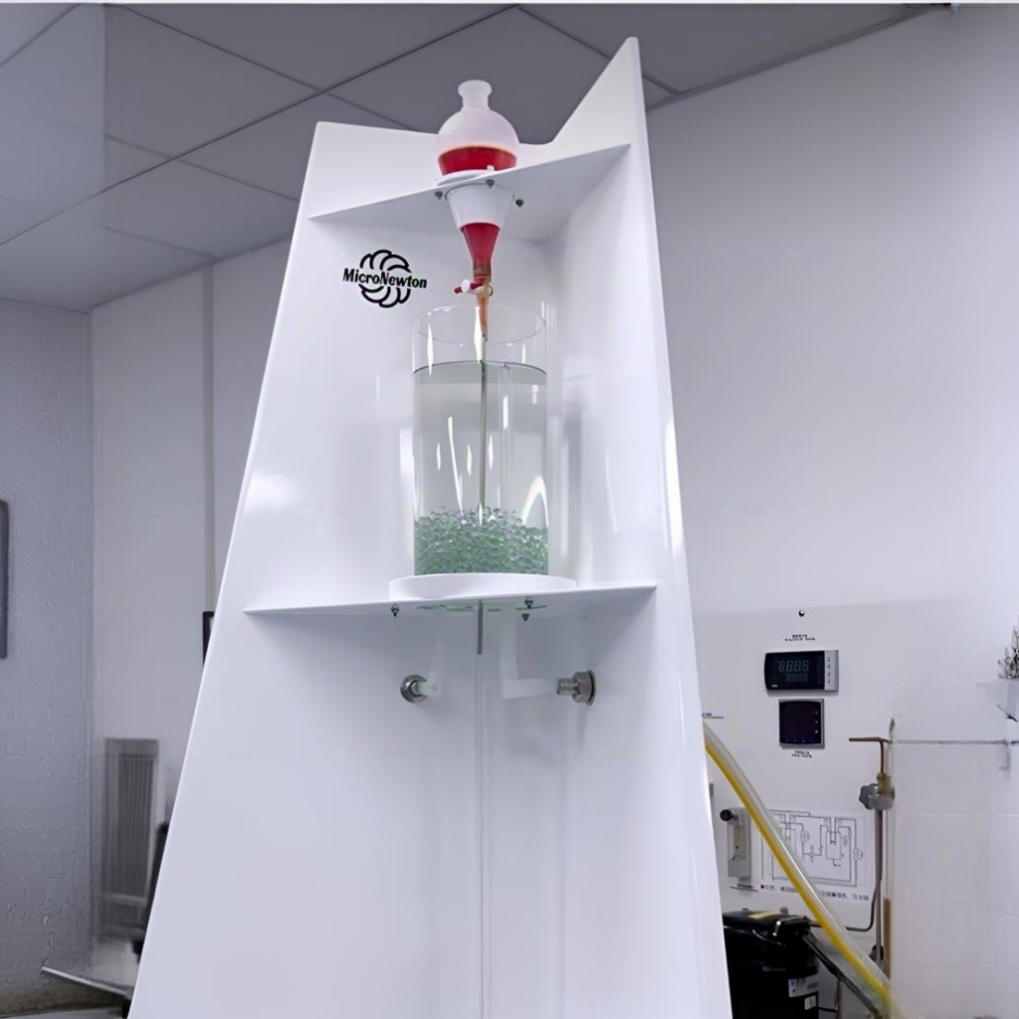

1. Постоянный напорный стеклянный резервуар: Оснащен стеклянными шариками для стабилизации входящего потока воды и устранения турбулентности перед входом в испытательную секцию.;
2. Инжектор красителя/ груша воронка в форме воронки: введите тонкую нить красителя в центр тестовой трубки для четкого наблюдения за структурой потока;
3. Точность стеклянная пробирка с отверстием: внутренний диаметр 12 мм, наружный диаметр 16 мм, обеспечивает беспрепятственный обзор для визуализации потока;
4. Переливной патрубок: Обеспечивает стабильную подачу воды состояние головы;
5. Поток регулирующий клапан: Постепенно регулируйте расход на выходе, не нарушая входящий поток.;
6. Мобильная опорная рама из алюминиевого сплава: Компактная конструкция, ее легко устанавливать и перемещать внутри учебных лабораторий.

Преимущества продукта

• Превосходная стабильность потока благодаря постоянному напорный бак и успокоительный слой в сборе;
• Полный прозрачная структура, легкий цветной защитный кожух улучшает визуальный эффект при ламинарном демонстрация турбулентного перехода;
• Соответствует стандартному базовому гидравлическому стенду, использующему модульную жидкость концепция лаборатории;
• Низкий уровень шума при работе ≤55 дБ, работает в обычных условиях помещения. температура и атмосферное давление состояние давления;
• Простое техническое обслуживание, полный комплект руководств по экспериментам, прилагаемых к комплекту поставки.

 Основные технические характеристики

Типичные эксперименты, проведенные на аппарате Осборна Рейнольдса

Экспериментальное устройство с числом Рейнольдса поддерживает классические лабораторные занятия по механике жидкости для студентов инженерных специальностей:

1. Визуальное наблюдение за ламинарным, переходным и турбулентным потоком: регулировка расхода регулирующий клапан для изменения скорости подачи воды обратите внимание на изменение формы нити накала красителя внутри стеклянной пробирки.
2. Измерение нижнего критического числа Рейнольдса: Уменьшите скорость потока из состояния полной турбулентности до тех пор, пока не появится стабильная прямая нить накала краски; запишите скорость потока и температуру воды, рассчитайте нижнее критическое число Рейнольдса и сравните со стандартным значением 2320.
3. Измерение верхнего критического числа Рейнольдса: Увеличьте скорость потока от стабильного ламинарного состояния до тех пор, пока нити красителя не разорвутся и не смешаются; вычислите верхнее критическое число Рейнольдса (обычно в диапазоне 3000-5000).
4. Изучение влияния вязкости жидкости на режим течения: измените температуру воды, чтобы изменить кинематическую вязкость, проанализируйте, как вязкость влияет на поток. критическое значение перехода.
5. Обработка данных и построение кривой: запись расхода, температуры, расчет скорости и числа Рейнольдса, полный лабораторный отчет и сравнительный анализ данных.

Построить полный комплекс инженерных систем Образовательный лаборантy

Помимо лабораторного оборудования для гидромеханики, наше производство охватывает аэродинамику и системы аэродинамических труб, новые энергия и энергозатраты экспериментальные стенды для хранения, теплообменные аппараты, учебные пособия по инженерной термодинамике, испытательные стенды для охлаждения и кондиционирования воздуха, экспериментальные площадки по материаловедению и строительной механике.

Каждое лабораторное оборудование проходит строгие заводские испытания. Мы предоставляем руководства по эксплуатации, руководства по проведению экспериментов, по ввод объекта в эксплуатацию и обучение операторов для заказчиков образовательных услуг по всему миру. Независимо от того, приобретаете ли вы автономный аппарат Osborne Reynolds или планируете установить полный жидкость для удаления накипи механическая лаборатория, наша команда инженеров выполняет индивидуальные внес предложения, соответствующие вашему учебному плану и лабораторной работе ограничения на сайте.

Получите ваше индивидуальное предложение по лабораторным работам

Если вы приобретаете аппарат Осборна Рейнольдса или другойИнженерное экспериментальное оборудование для университетских учебных лабораторий, пожалуйста, присылайте свои подробные требования, включая целевые эксперименты, лабораторное пространство и мощность условия поставки. Наша техническая команда предоставит вам технические характеристики продукта, техническое предложение и коммерческую смету.
