Цикл Ренкина - это фундаментальный термодинамический цикл, используемый для изучения того, как тепло преобразуется в механическую работу и электричество при производстве паровой энергии. Базовый цикл включает в себя выработку пара, расширение турбины, конденсацию и перекачку питательной воды. В рамках обучения инженерной термодинамике понимание этих процессов помогает студентам связать энергетический баланс, теплопередачу, производительность труда и термодинамическую эффективность с работой паросиловой установки. Поставляемая тепловая электростанция с паровой турбиной представляет собой лабораторную платформу для такой связи.
В цикле Ренкина вода нагревается в парогенераторе для получения пара. Пар поступает в паровую турбину, расширяется и производит механическую работу, которая может приводить в действие генератор. Затем отработавший пар поступает в конденсатор, где тепло передается охлаждающей воде, прежде чем конденсат возвращается в цикл. Эти процессы составляют основную последовательность работы паросиловой установки.

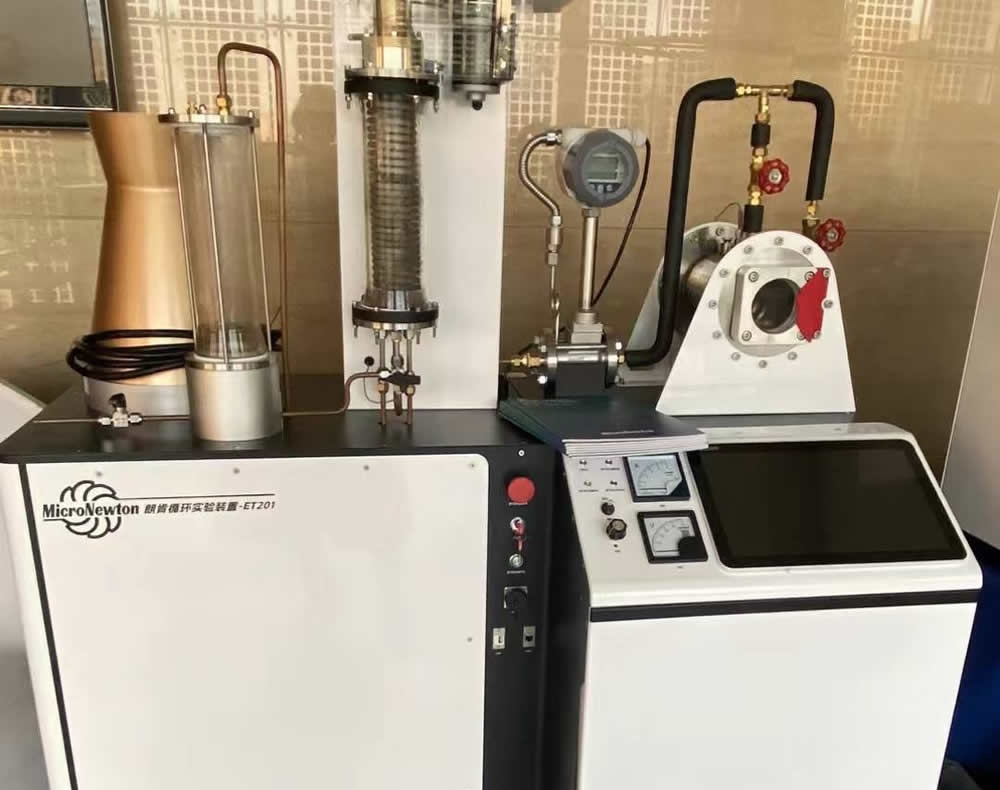

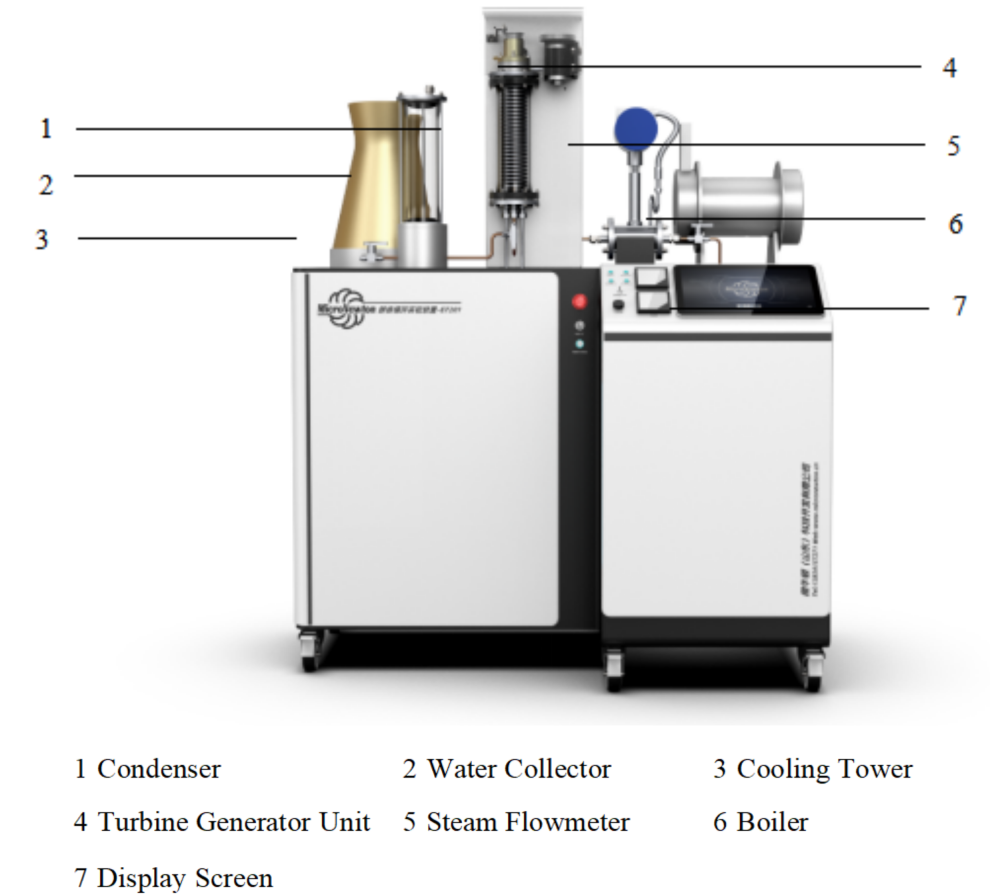

Экспериментальное устройство объединяет основные компоненты этого процесса, включая паровой котел, турбогенератор, конденсатор, водосборник и градирню. Таким образом, его можно использовать не только для демонстрации цикла Ренкина, но и для изучения преобразования энергии в котле, соотношения давления и объема пара, повторного нагрева и закачки конденсата, а также работы паросиловой установки.
Основная ценность экспериментального оборудования Rankine Cycle заключается в том, что учащиеся могут исследовать, как условия эксплуатации влияют на термодинамические характеристики. Система поддерживает демонстрацию цикла Ренкина и эксперименты с различными давлениями выхлопных газов, относительным внутренним КПД турбины и тепловым КПД цикла Ренкина.
Изменяя давление на выходе турбины и измеряя рабочие параметры, учащиеся могут рассчитать соотношение электрической и тепловой энергии и проанализировать влияние противодавления на систему. Эксперимент также позволяет студентам изучить разницу между реальными и идеальными процессами в турбинах и понять, как давление, температура, расход пара и энтальпия связаны с производительностью турбины.
Эксперимент с циклом Ренкина позволяет на практике изучить тепловую эффективность, а не рассматривать ее только как теоретическое уравнение. Эксперимент с тепловой эффективностью позволяет оценить, насколько эффективно система преобразует подаваемую тепловую энергию в полезную чистую выходную мощность. Экспериментальные измерения включают давление в турбине, температуру пара, расход пара, состояние конденсатора и мощность генератора.
Таким образом, студенты могут изучать важные понятия инженерной термодинамики, такие как КПД цикла Ренкина, внутренний КПД турбины, свойства пара, энтальпию, преобразование энергии, теплопередачу, соотношение давления и температуры и энергетический баланс. Оборудование также поддерживает расчеты и анализ экспериментальных данных, что позволяет студентам сравнивать различные условия эксплуатации и получать более четкое представление о практических тепловых системах.
Тепловая электростанция с паровой турбиной особенно актуальна для студентов, изучающих энергетику, теплотехнику, машиностроение, энергетическую инженерию и смежные дисциплины. Помимо понимания цикла Ренкина, студенты могут практиковаться в эксплуатации оборудования, измерении параметров, термодинамических расчетах, экспериментальном проектировании, обработке данных и инженерном анализе.
Экспериментальная система также предназначена для проведения комплексных, основанных на проектировании и независимых экспериментов. Студенты могут разрабатывать свои собственные экспериментальные процедуры после ознакомления с оборудованием и принципами эксперимента, развивая научное мышление и практические исследовательские навыки.
Для инженерных лабораторий термодинамики тепловая электростанция с паровой турбиной обеспечивает прямую связь между теоретическим циклом Ренкина и работой паросиловой установки. С помощью структурированных экспериментов по циклу Ренкина студенты могут наблюдать за преобразованием энергии, анализировать термодинамические характеристики и развивать практические навыки, необходимые для дальнейшего изучения тепловых систем и энергетики.
