Экспериментальное устройство для работы с парокомпрессионным холодильным циклом | Учебно-испытательный стенд по холодильному циклу
Для университетов, технических колледжей и лабораторий профессионального образования, Парокомпрессионный Экспериментальная установка для компрессионного холодильного цикла (также называемая испытательной установкой для холодильного цикла) - это профессиональное лабораторное оборудование для обучения инженерной термодинамике, энергетике и энергомашиностроению, холодильному оборудованию и кондиционированию воздуха. Этот учебный стенд для изучения холодильного цикла полностью воспроизводит реальную одноступенчатую парокомпрессионную холодильную систему, помогая студентам освоить принципы охлаждения, измерить коэффициент охлаждения COP, построить диаграмму ph (давление-энтальпия), сравнить идеальный цикл охлаждения с реальным циклом охлаждения и визуально наблюдать явления испарения и конденсации хладагента.
Основной принцип работы испытательного стенда для холодильного цикла
Одноступенчатый парокомпрессионный холодильный цикл состоит из четырех основных компонентов: герметичного компрессора, конденсатора, расширительного дроссельного клапана и испарителя. Следуя второму закону термодинамики, холодильная система потребляет электроэнергию для передачи тепла от низкотемпературного источника тепла к высокотемпературному источнику тепла для реализации охлаждающего эффекта.
- Процесс сжатия: Герметичный компрессор всасывает пары хладагента низкой температуры и низкого давления из испарителя и сжимает их в высокотемпературный перегретый пар хладагента высокого давления.
- Процесс конденсации: пар хладагента под высоким давлением поступает в визуальный конденсатор, отдает тепло охлаждающей воде и конденсируется в жидкий хладагент высокого давления. Учащиеся могут непосредственно наблюдать, как хладагент конденсируется в капли жидкости внутри прозрачного резервуара конденсатора.
- Процесс дросселирования и расширения: Жидкий хладагент высокого давления проходит через расширительный клапан для адиабатического регулирования. Давление хладагента резко падает, а энтальпия остается постоянной, превращаясь во влажный пар низкой температуры и низкого давления.
- Процесс испарения: Двухфазный хладагент поступает в испаритель, поглощает тепло охлажденной воды и превращается в пар. Можно наблюдать явное явление образования пузырьков кипения; затем пары хладагента возвращаются в компрессор для завершения замкнутого цикла охлаждения.
Основные характеристики испарителя Экспериментальная установка для компрессионного холодильного цикла

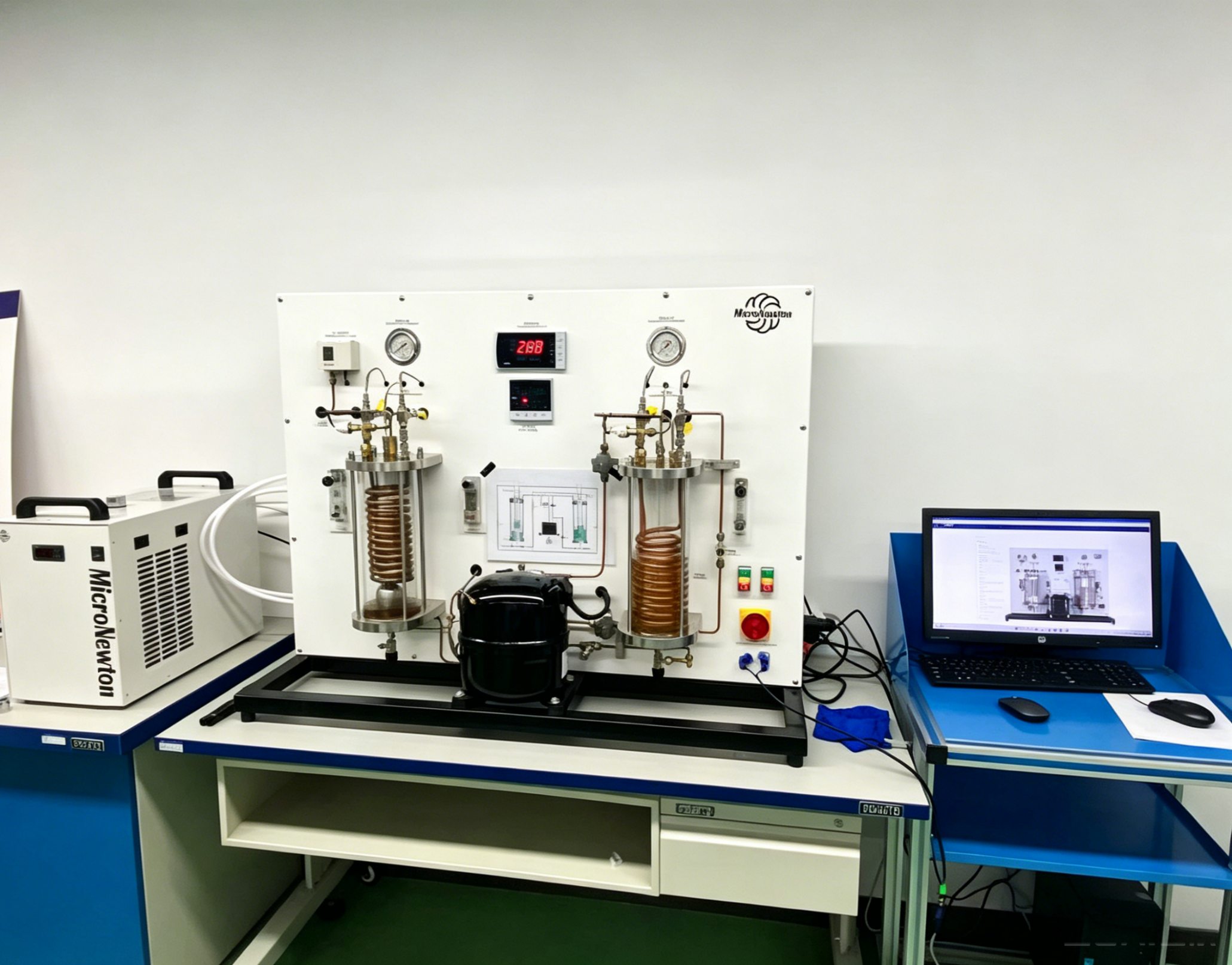

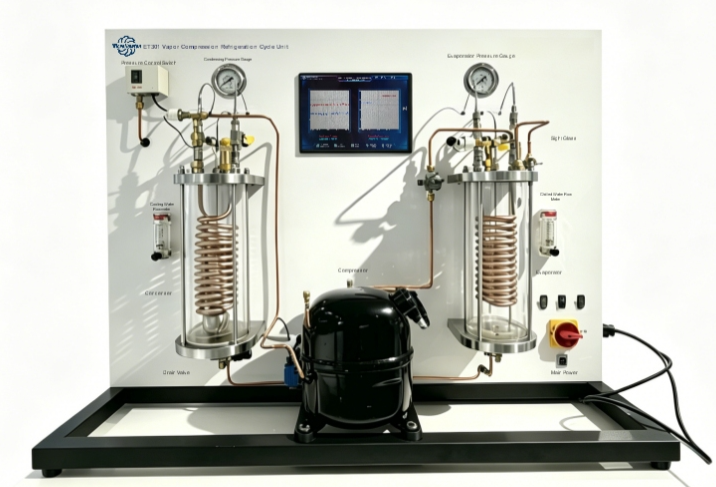

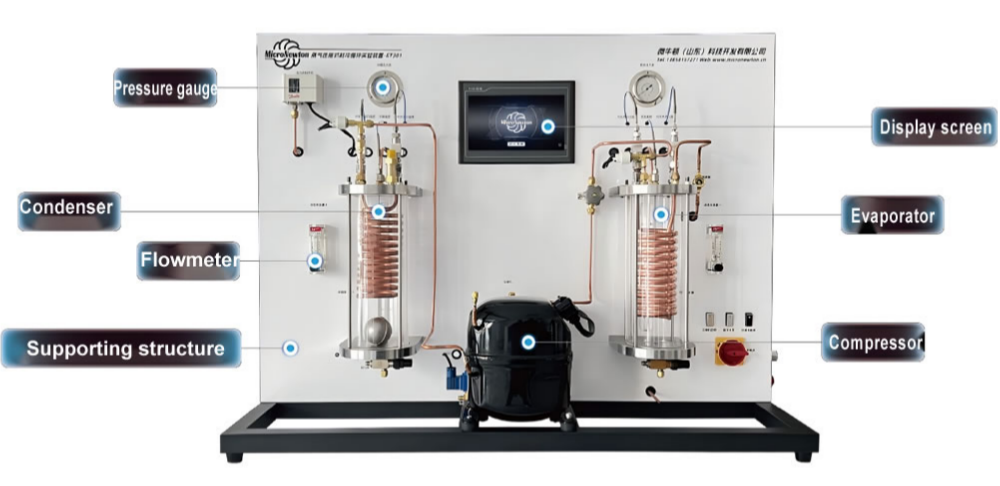

- Визуализированные компоненты холодильного оборудования: прозрачные кожухотрубчатые испаритель и конденсатор позволяют непосредственно наблюдать за процессом испарения хладагента, его кипением и стеканием конденсата, не ограничиваясь схематическими рисунками в учебнике. Все детали холодильного оборудования аккуратно разложены на рабочей панели для наглядной демонстрации.

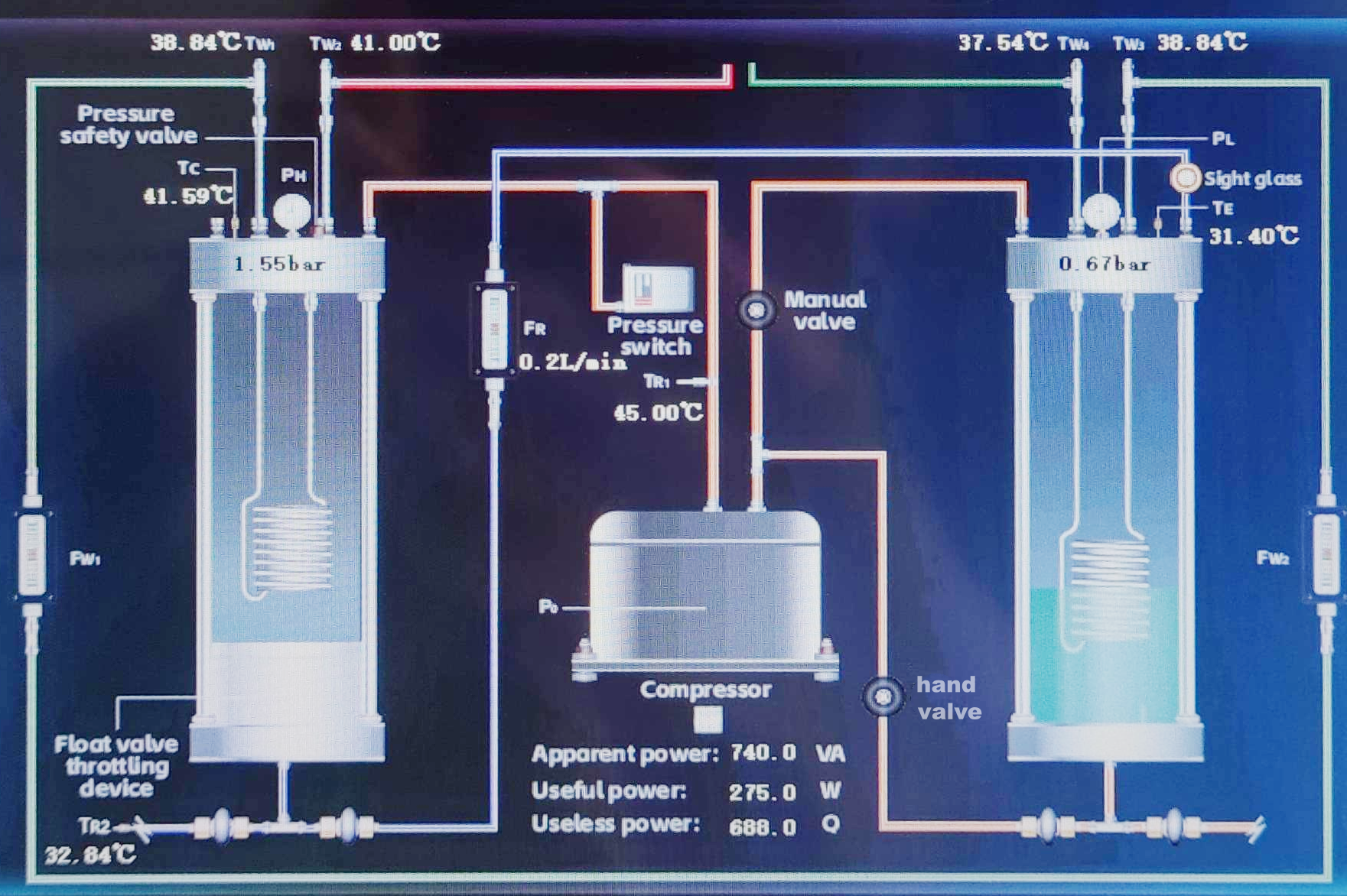

- Комплексная многопараметрическая измерительная система: Этот испытательный стенд для испытания холодильного цикла оснащен многоканальными термопарами типа Ttype, датчиками высокого/низкого давления, расходомером хладагента, датчиками расхода охлаждающей воды и модуля сбора энергии. Измеряемые в режиме реального времени параметры включают давление испарения, давление конденсации, расход хладагента, значения температуры в нескольких точках, входное напряжение компрессора, ток и активную мощность. Все экспериментальные данные могут отображаться на сенсорном мониторе для записи и последующей обработки.
- Регулируемые условия работы для различных экспериментов с охлаждением: операторы могут регулировать расход охлаждающей воды с помощью ручных регулирующих клапанов. Изменяя температуру конденсации и испарения, пользователи могут изучать, как условия работы влияют на производительность холодильной системы.
- Комплексный механизм защиты: Учебный испытательный стенд для охлаждения оснащен защитой от перегрузки конденсатора под высоким давлением, защитой от тепловой перегрузки компрессора, защитой от электрической перегрузки и защитой от заземления. Когда давление в конденсаторе превышает пороговое значение, система автоматически отключает питание компрессора, гарантируя безопасность оператора лаборатории и устройства.
- Экологически чистый хладагент: Используется экологически чистый хладагент для циркуляции хладагента по замкнутому контуру охлаждения, который устойчив к многократным лабораторным работам студентов.
На этом учебном стенде по холодильному циклу можно проводить лабораторные эксперименты.
Это экспериментальное устройство по холодильному циклу поддерживает 5 стандартных учебных экспериментов для инженерных лабораторий по термодинамике и холодильному оборудованию:
- Измерение коэффициента охлаждения (КПД) холодильного цикла: Рассчитайте фактическую холодопроизводительность и значение КПД с помощью метода водного теплового баланса; проанализируйте факторы, влияющие на эффективность охлаждения.
- Сравнение фактического холодильного цикла с идеальным теоретическим холодильным циклом: соберите данные о давлении и температуре, найдите каждую точку состояния на диаграмме рн хладагента; сравните отклонения реального цикла с теоретическим холодильным циклом с паровым сжатием, проанализируйте экспериментальные потери.
- Изучите изменение эффективности охлаждения при различных скоростях потока жидкости: отрегулируйте расход охлажденной воды, запишите данные об изменении мощности охлаждения и КПД, изучите эффективность теплообмена испарителя и конденсатора.
- Наблюдение за явлениями испарения и конденсации в парокомпрессионном холодильном цикле: непосредственное наблюдение за кипением хладагента внутри испарителя и конденсацией капель внутри конденсатора, углубляющее понимание процесса изменения фазы теплообмена в холодильной системе.
- Проверьте кривые эффективности охлаждения при различных температурах испарения и конденсации: измените давление в системе, составьте кривые зависимости COP от температуры испарения/ конденсации, чтобы понять, как тепловые параметры влияют на эффективность холодильной установки.
Все эксперименты сопровождаются полными руководствами по экспериментам, таблицами для записи данных и приложением к диаграмме ph, которые помогут преподавателям и студентам завершить написание лабораторных отчетов о полном процессе.
