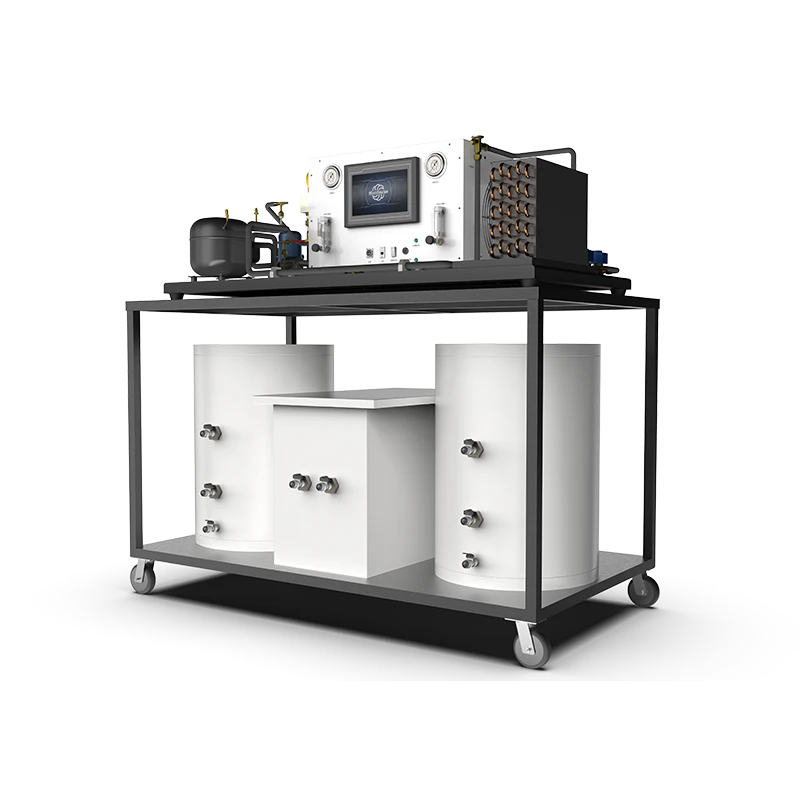

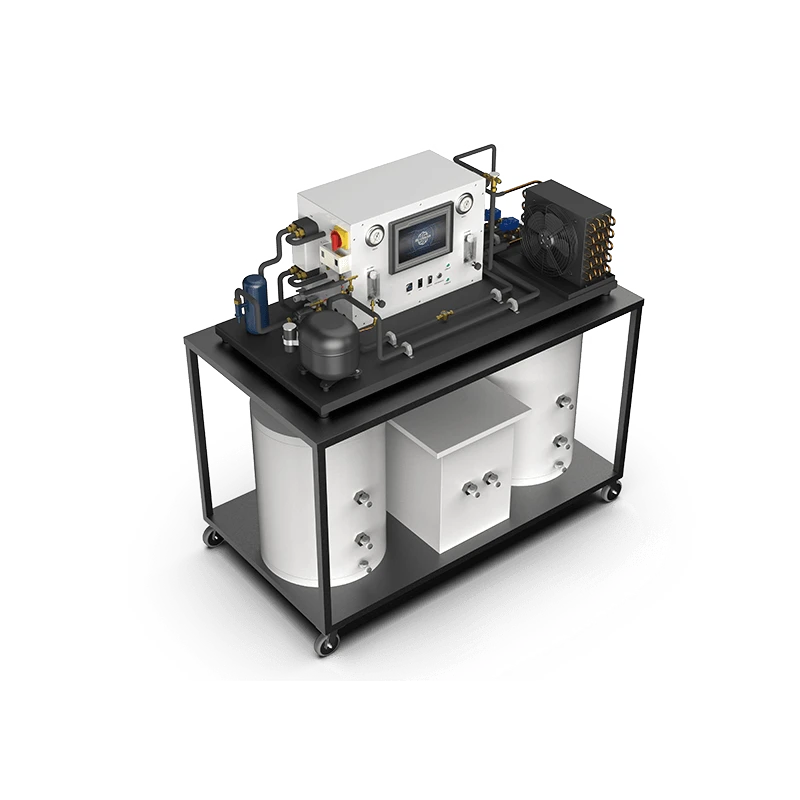

Холодильное кондиционирование воздуха
Этот модуль предназначен для проведения учебных экспериментов по дисциплинам, связанным с тепловыми насосами, включая инженерную термодинамику, принципы работы холодильного оборудования и технологию тепловых насосов. Он поддерживает эксперименты по определению коэффициента нагрева компрессора, влияния температуры источника воды на производительность теплового насоса, влияния степени сжатия на КПД, кривых производительности при различных температурах испарения/конденсации и построения p-h диаграмм.
В соответствии со вторым законом термодинамики система передает тепло от низкотемпературных источников (воды, воздуха, грунта) к высокотемпературному теплоотводу, потребляя электроэнергию, что обеспечивает нагрев.
Все компоненты цикла охлаждения и нагрева хорошо видны и аккуратно расположены на стенде. Основные параметры — расход хладагента, давление, температура, температура воды, мощность компрессора и т.д. — отображаются на экране в режиме реального времени.
Поделиться:
Added to cart successfully
Экспериментальные функции
1.Измерьте входную электрическую мощность, тепловую мощность на выходе и эффективность преобразования.
2.Постройте кривые работы хладагента при различных температурах испарения и конденсации.
3.Изобразите фактический цикл сжатия пара на диаграмме p-h и сравните его с идеальным циклом.
4.Проверьте энергетический баланс всей системы цикла.
5.Оцените влияние степени сжатия компрессора на эффективность сжатия.
6.Определите общий коэффициент теплопередачи между испарителем и конденсатором.
7.Проанализируйте влияние источников статической и текущей воды на эффективность теплового насоса.
8.Изучите влияние состава наполнителя (грунт, песок, вода) на эффективность теплового насоса.
9.Изучите влияние содержания влаги в грунте/песке на эффективность теплового насоса.
10.Поддерживать расширенные исследования по интегрированным энергетическим системам, включая накопители тепла с фазовым переходом, многоэнергетическое дополнение и накопление энергии.
Характеристики продукта
|
Модель изделия |
R306 |
наименование товара |
Экспериментальная система теплового насоса с тройным источником подачи воздуха, воды и грунта |
|
Основные материалы |
Оцинкованный лист |
Размеры |
1500×830×1500 мм |
|
Вес изделия |
150 кг |
Условия эксплуатации |
Температура в помещении, относительная влажность ≤ 85% |
|
Входной источник питания |
Однофазный трехпроводной, 220 В±5%, 50 Гц/60 Гц 110 В±5%, 50 Гц/60 Гц | ||
|
Необходимые модули |
2 штуки буферных емкостей для воды емкостью 60 л, емкость для грунта и нагревательное устройство |
Дополнительные модули |
Никто |
