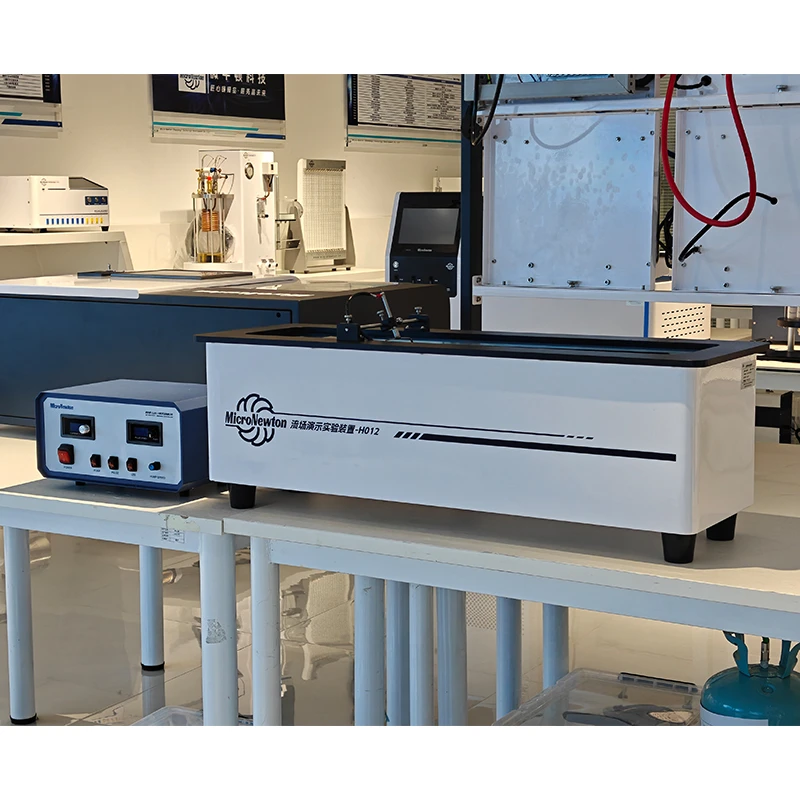

Это обучающее экспериментальное устройство, используемое для демонстрации полей течения. Согласно принципу подобия, многие процессы, протекающие в воздухе, могут быть продемонстрированы и в экспериментах, проводимых в воде.

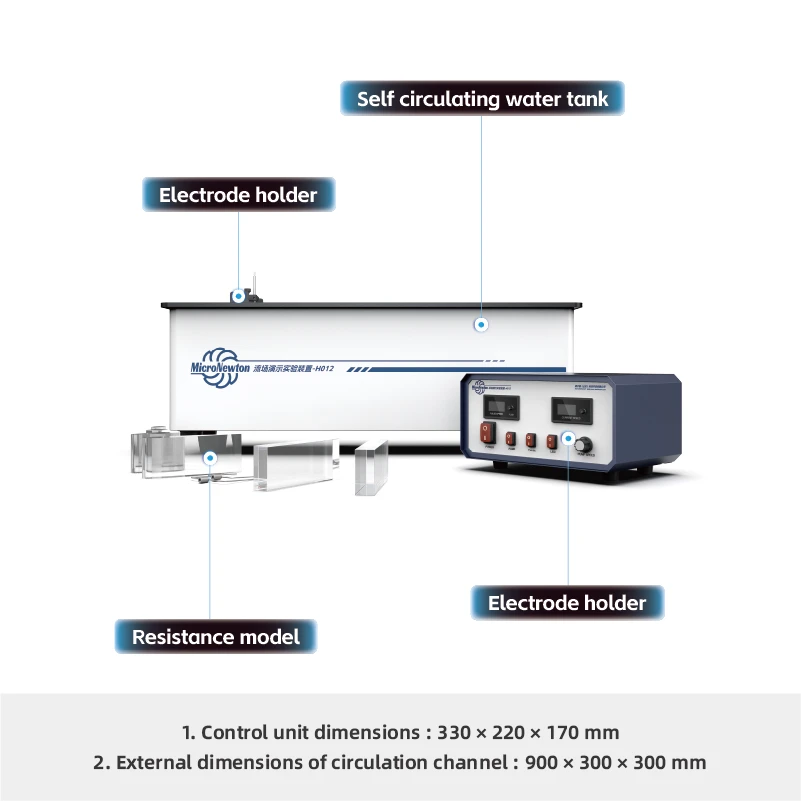

Основной конструкцией этого устройства является небольшой канал для самоциркулирующей воды. Он может быть использован не только для демонстрации процессов ламинарного и турбулентного течения соответствующих моделей в водяном канале, но и позволяет пользователям настраивать другие элементы сопротивления неравномерной формы для демонстрации таких явлений, как ламинарный поток, турбулентный поток и обтекание объектов, когда жидкость проходит через элементы сопротивления.
Экспериментальное устройство оснащено сверхшумным водяным насосом с регулируемой скоростью вращения, который позволяет точно регулировать скорость потока. Механизм выравнивания потока в устройстве обеспечивает стабильное поле потока с низкой турбулентностью во время эксперимента. В соответствии с требованиями пользователя импульсный источник питания может быть настроен таким образом, чтобы контролировать плотность образующихся пузырьков водорода.
Поделиться:
Added to cart successfully
Экспериментальные функции
1.Качественное наблюдение за распределением скоростей в ламинарных и турбулентных потоках
2.Демонстрация обтекания объектов и соответствующих линий тока
3.Демонстрация отрыва пограничного слоя
4.Демонстрация вихреобразования и явления вихревой улицы Кармана
5.Аналогия с поведением воздушного потока
Атрибуты продукта
|
Модель изделия |
H012 |
наименование товара |
Экспериментальное устройство для демонстрации поля течения |
|
Основные материалы |
Оцинкованный лист, акрил |
Размеры |
1. Размеры блока управления: 330 × 220 × 170 мм 2. Размеры канала циркуляции: 900 × 300 × 300 мм |
|
Вес изделия |
32 кг |
Условия эксплуатации |
Температура в помещении, относительная влажность ≤ 85% |
|
Источник питания |
Однофазный трехпроводной, 220 В ±5%, 50 Гц/60 Гц |
||
|
Необходимые модули |
Никто |
Дополнительные модули |
Никто |
