Введение в продукт

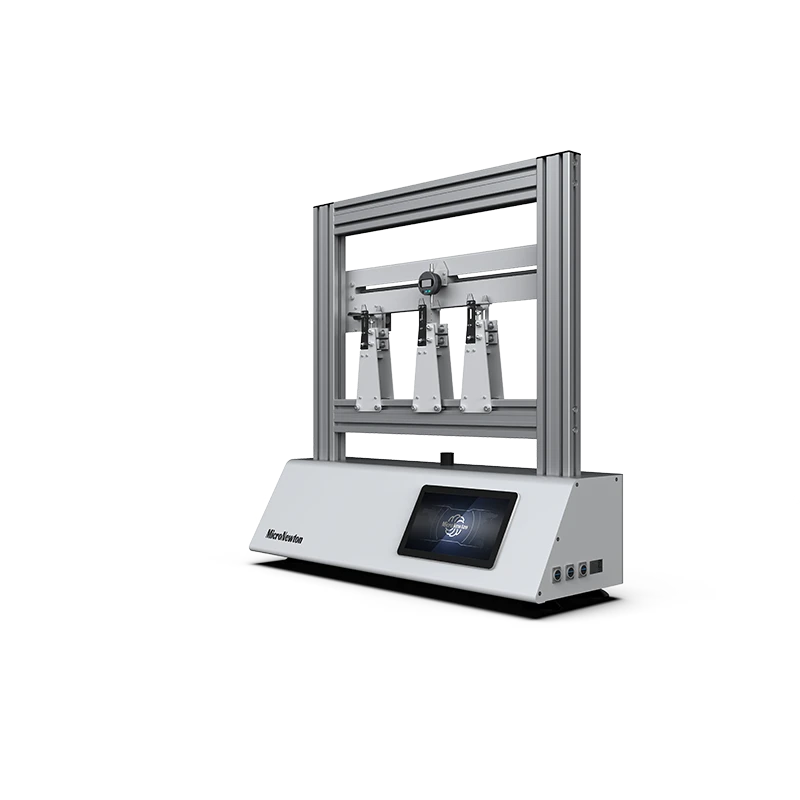

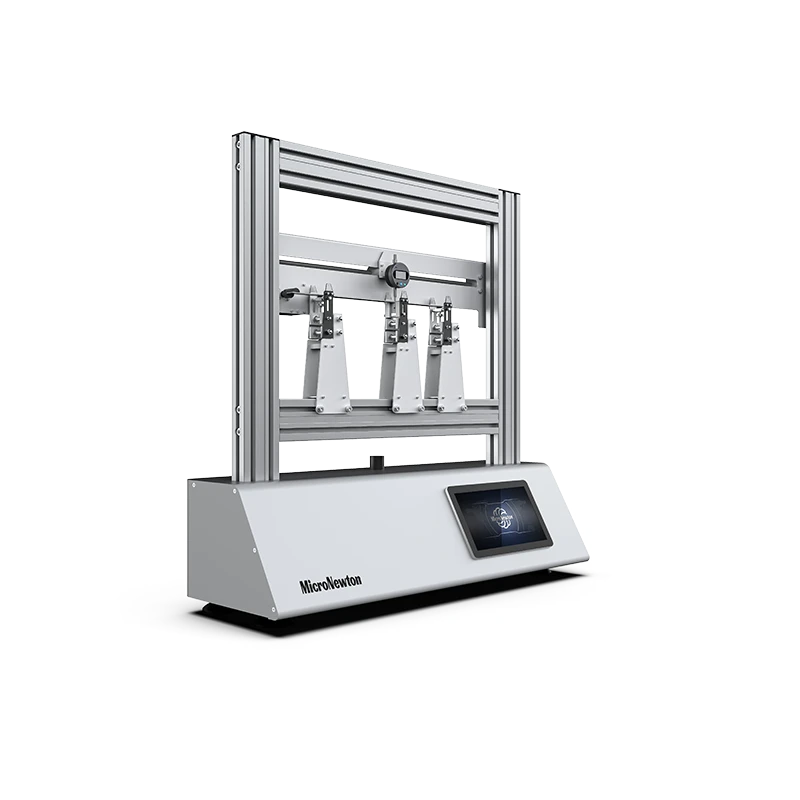

Экспериментальное устройство для комплексного тестирования механических характеристик балок с различными условиями эксплуатации MST06 разработано специально для комплексного тестирования механических свойств конструкций балок, поддерживая эксперименты с различными условиями эксплуатации, такие как статические, гиперстатические и непрерывные балки. Устройство оснащено с тремя вертикальными опорами для измерения усилия и специальной системой измерения фиксированного момента на конце балки, которая позволяет точно получать данные о силе реакции опоры и внутреннем усилии; Интегрируйте два высокоточных датчика перемещения для синхронного контроля изменений прогиба балки. корпус балки, а также выполнить проверку линии воздействия, переместив груз. Устройство имеет стабильную конструкцию и простое в использовании операция, подходящий для обучение и исследование сценарии в университеты, и помогает квсесторонне анализировать то механический ответ законы от балки.

Экспериментальная функция

Разные материалы, разные модули упругости и различия в избыточных неизвестных усилиях при одинаковых условиях сосредоточенной нагрузки

Один и тот же материал, разное расположение сосредоточенной нагрузки, различия в удерживающей силе и избыточная неизвестная сила различных опор

Освоить и усовершенствовать базовые решения для гиперстатических конструкций (такие как метод дополнительных ограничений, выбор базовой системы)

Поймите рациональность теоретических предположений с помощью анализа экспериментальных ошибок, таких как нелинейность материала и точность датчиков

Нарисуйте линию влияния изгибающего момента, линию влияния силы сдвига и линию влияния реакции опоры для указанного сечения

Точно измерьте числовое значение целевой физической величины, когда единичный груз находится в определенном положении

Кейс-стади

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Развитие практического обучения механике жидкости в Университете Мутаи

Развитие практического обучения гидромеханике в Университете Цинхуа

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

В Северо-Западный политехнический университет доставлено лабораторное оборудование по теплопередаче для лабораторий теплопроводности, конвекции, излучения и теплопроводности.

Узнать больше

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Шанхайский университет Цзяо Тонг получил испытательную установку для парокомпрессионного холодильного цикла для практического обучения инженерной термодинамике и холодильному оборудованию. Этот экспериментальный стенд позволяет студентам изучать циклический коэффициент полезного действия, явления испарения‑конденсации и диаграммы зависимости давления‑энтальпии. Он подходит для студентов, изучающих энергетику, теплотехнику и машиностроение, и сочетает теоретические принципы охлаждения с измерениями в реальных системах, анализом данных и исследовательской лабораторной практикой.

Узнать больше

Развитие практического обучения механике жидкости в Университете Мутаи

В этой статье представлен недавно поставленный набор лабораторного оборудования по механике жидкости для Университета Мутаи. Лабораторная установка включает в себя аппарат Осборна Рейнольдса, аппарат жидкостного трения, цифровой гидравлический стенд, кавитационную установку Вентури, устройство для калибровки расходомера, демонстрацию поля течения и вихревой аппарат. Эти экспериментальные системы позволяют студентам, изучающим механику, гражданское строительство, гидравлику и энергетику, проводить практические испытания, охватывающие течение в трубах, трение жидкости, потерю напора, кавитацию, измерение расхода и вихревые явления. Сочетая теоретические знания с практическими наблюдениями, измерениями, вычислениями и анализом данных, лаборатория укрепляет практические инженерные способности студентов и создает полноценную практическую среду для обучения курсам механики жидкости и газа.

Узнать больше

Развитие практического обучения гидромеханике в Университете Цинхуа

Университет Цинхуа получил испытательную платформу H501 Small Water Tunnel для проведения практических лабораторных занятий по гидромеханике. Эта экспериментальная установка с низкой турбулентностью позволяет визуализировать течение, проводить испытания пограничного слоя, кавитационный анализ, а также измерять сопротивление жидкости и подъемную силу. Платформа, совместимая с полным набором инструментов для обучения гидромеханике, предназначена для студентов‑механиков, аэрокосмических, гражданских и морских инженеров, объединяя теорию гидромеханики с лабораторными измерениями и исследовательской работой в реальных условиях.

Узнать больше

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Юго‑Восточный университет внедрил демонстрационную обучающую платформу для микро‑ветровых и солнечных аккумуляторов. Эта практичная система объединяет в себе фотоэлектрические установки, ветряные турбины, аккумуляторные батареи, тепловые аккумуляторы и тепловой насос с тремя источниками энергии. Она позволяет студентам новых специальностей, связанных с энергетикой, проводить эксперименты по выработке, преобразованию, хранению энергии и управлению энергией на системном уровне для создания комплексных инженерных возможностей.

Узнать больше

Модель продукта	МСТ06	наименование товара	Экспериментальное устройство для всестороннего тестирование механического отклика много состояние балки
Основные материалы	Нержавеющий сталь, алюминий сплав	Технические характеристики	≤1000×400×1000 мм
Вес продукта	≤30 кг	Операционная среда	Комната температура, родственник влажность ≤ 85%
Входной источник питания	Одиночный фаза три провод, 220В ± 5%, 50 Гц/60 Гц
Необходимые модули	Никто	Дополнительные модули	Никто

MST06-Экспериментальное устройство для всестороннего тестирования механических характеристик балок с различными режимами работы
