Введение в продукт

Экспериментальное устройство для испытания узлов сверхстатической жесткой рамы на смещение и внутреннее усилие MST14 - это специализированное оборудование, используемое в экспериментах по строительной механике для изучения характеристик деформации и распределения внутренних усилий плоских жестких рамных конструкций под нагрузкой.

Устройство состоит из задняя панель, оснащенная с алюминиевой портальной конструкцией, на в котором расположены 8 тензодатчиков, из которых 4 равномерно распределены по поперечной балке, а остальные 4 расположены на двух вертикальных балках портала. Четыре датчика перемещения используются для измерения бокового смещения и угла поворота узла портала. Испытательное экспериментальное устройство оснащено прибором для измерения статической деформации, и с его помощью измеряется деформация в каждом положении. Суть этого устройства заключается в точном измерении угла поворота и горизонтального расположения жестких узлов, и подтверждающий то расчет результаты от перемещение метод и крутящий момент распределение

метод.

Экспериментальная функция

Измерьте смещение жесткого узла: ① Горизонтальное боковое смещение: Измерьте боковое смещение жесткой рамы под действием горизонтальных нагрузок, асимметричных вертикальных нагрузок или парных усилий. Это наиболее важная особенность, которая отличает жесткие рамы от неразрезных балок. Угол узла: Измерьте угол на пересечении балок и колонн. В жестком узле угол наклона балки равен углу наклона колонны, что является одним из основных предположений метода смещения

Измерьте внутреннее усилие на конце стержня: ① Измерьте изгибающий момент, усилие сдвига и осевое усилие основания колонны, ее верха и торца балки с помощью тензометрических датчиков или датчиков силы. Нарисуйте диаграмму изгибающего момента, диаграмму усилия сдвига и осевую диаграмму жесткой рамы.

Проверьте типичное уравнение перемещения по методу: ① Проверьте взаимосвязь между основными неизвестными (угловым перемещением узла и линейным перемещением) и внешними нагрузками. Проверьте физический смысл коэффициента жесткости kij (силы реакции, создаваемой единичным перемещением).

Кейс-стади

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Развитие практического обучения механике жидкости в Университете Мутаи

Развитие практического обучения гидромеханике в Университете Цинхуа

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

В Северо-Западный политехнический университет доставлено лабораторное оборудование по теплопередаче для лабораторий теплопроводности, конвекции, излучения и теплопроводности.

Узнать больше

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Шанхайский университет Цзяо Тонг получил испытательную установку для парокомпрессионного холодильного цикла для практического обучения инженерной термодинамике и холодильному оборудованию. Этот экспериментальный стенд позволяет студентам изучать циклический коэффициент полезного действия, явления испарения‑конденсации и диаграммы зависимости давления‑энтальпии. Он подходит для студентов, изучающих энергетику, теплотехнику и машиностроение, и сочетает теоретические принципы охлаждения с измерениями в реальных системах, анализом данных и исследовательской лабораторной практикой.

Узнать больше

Развитие практического обучения механике жидкости в Университете Мутаи

В этой статье представлен недавно поставленный набор лабораторного оборудования по механике жидкости для Университета Мутаи. Лабораторная установка включает в себя аппарат Осборна Рейнольдса, аппарат жидкостного трения, цифровой гидравлический стенд, кавитационную установку Вентури, устройство для калибровки расходомера, демонстрацию поля течения и вихревой аппарат. Эти экспериментальные системы позволяют студентам, изучающим механику, гражданское строительство, гидравлику и энергетику, проводить практические испытания, охватывающие течение в трубах, трение жидкости, потерю напора, кавитацию, измерение расхода и вихревые явления. Сочетая теоретические знания с практическими наблюдениями, измерениями, вычислениями и анализом данных, лаборатория укрепляет практические инженерные способности студентов и создает полноценную практическую среду для обучения курсам механики жидкости и газа.

Узнать больше

Развитие практического обучения гидромеханике в Университете Цинхуа

Университет Цинхуа получил испытательную платформу H501 Small Water Tunnel для проведения практических лабораторных занятий по гидромеханике. Эта экспериментальная установка с низкой турбулентностью позволяет визуализировать течение, проводить испытания пограничного слоя, кавитационный анализ, а также измерять сопротивление жидкости и подъемную силу. Платформа, совместимая с полным набором инструментов для обучения гидромеханике, предназначена для студентов‑механиков, аэрокосмических, гражданских и морских инженеров, объединяя теорию гидромеханики с лабораторными измерениями и исследовательской работой в реальных условиях.

Узнать больше

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Юго‑Восточный университет внедрил демонстрационную обучающую платформу для микро‑ветровых и солнечных аккумуляторов. Эта практичная система объединяет в себе фотоэлектрические установки, ветряные турбины, аккумуляторные батареи, тепловые аккумуляторы и тепловой насос с тремя источниками энергии. Она позволяет студентам новых специальностей, связанных с энергетикой, проводить эксперименты по выработке, преобразованию, хранению энергии и управлению энергией на системном уровне для создания комплексных инженерных возможностей.

Узнать больше

Модель продукта	МСТ14	наименование товара	Экспериментальный устройство для деформации и внутренняя сила тестирование от статически неопределенный жесткий рамка
Основные материалы	алюминий	Технические характеристики	≤1000×400×1000 мм
Вес продукта	≤30 кг	Операционная среда	Комната температура, родственник влажность ≤ 85%
Входной источник питания	Одиночный фаза три провод, 220В ± 5%, 50 Гц/60 Гц
Необходимые модули	Никто	Дополнительные модули	Никто

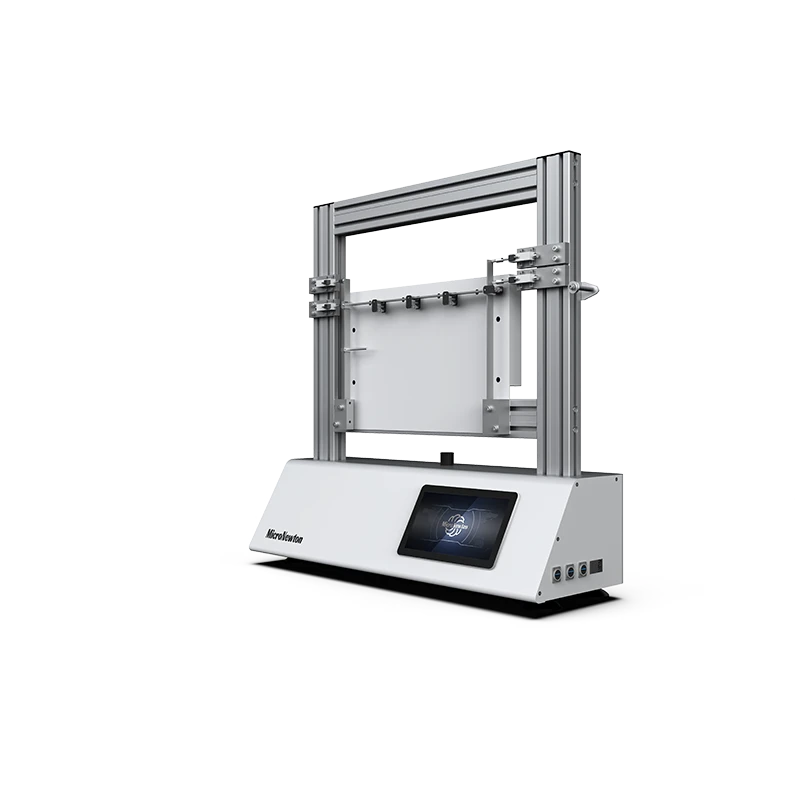

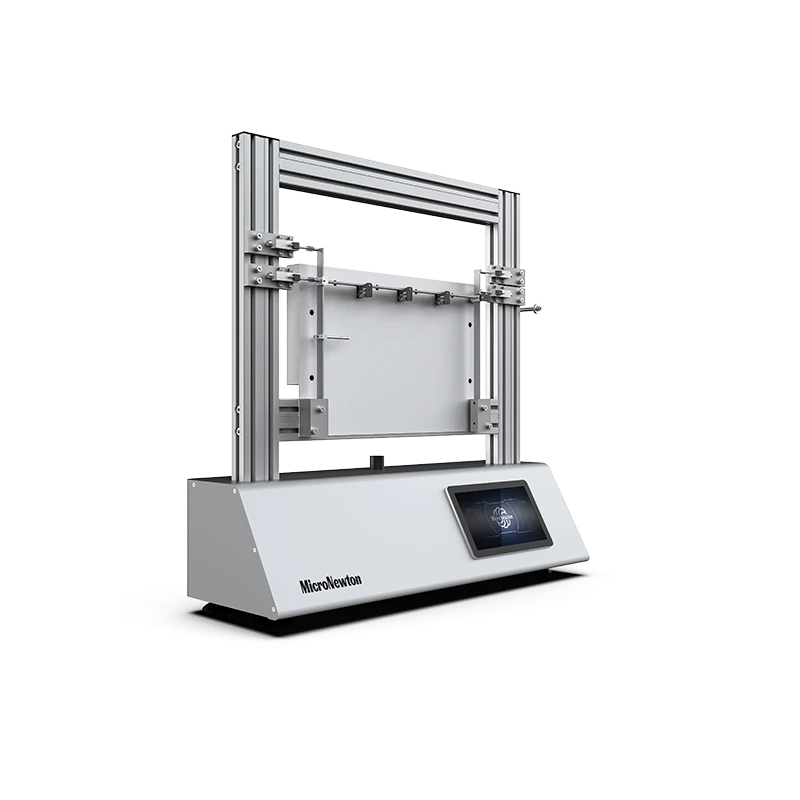

MST14-Экспериментальное устройство для определения деформации и внутреннего усилия статически неопределимой жесткой рамы
