Введение в продукт

Экспериментальное устройство для испытания консольных конструкций на деформацию и внутреннее усилие с изменением температуры MST12 представляет собой специализированное оборудование, используемое в экспериментах по строительной механике для изучения влияния температурных воздействий на статически неопределимые сооружения.

Температура изменения в статически неопределенный сооружения только причина деформация и не создают внутренних усилий; однако в статически неопределимых конструкциях чрезмерные ограничения ограничивают свободное расширение или вращение конструкции, что приводит к значительным внутренним напряжениям и дополнительным внутренним усилиям, вызванным изменениями температуры. Это устройство имитирует температурное поле и измеряет внутренние усилия (напряжения) и перемещения статически и статически неопределимых конструкций при изменении температуры с помощью сенсорных измерений; Напряжение и перемещение тестирование от члены или сооружения под различныйтемпература различия.

Экспериментальная функция

Существенное различие в демонстрации температурных эффектов: Statistic Статическое состояние: Приведите конструкцию в состояние неподвижной консольной балки, измените температуру, измерьте ее свободную деформацию (удлинение, изгиб) и убедитесь в отсутствии внутренних усилий. Сверхстатическое состояние: добавьте дополнительные ограничения (например, закрепите свободный конец или добавьте упругую опору), примените то же изменение температуры, измерьте возникающую силу реакции на ограничение и внутренний изгибающий момент и проверьте возникновение внутренних усилий

Измерьте внутреннее усилие при температуре (саморазряд): ① Количественно измерьте силу реакции опоры и внутреннее усилие в поперечном сечении, вызванные градиентом температуры (разницей внутренней и внешней температур) или равномерным изменением температуры. ② Проверьте свободные члены в уравнении силового метода

Измерение кривой термической деформации: Запишите кривую прогиба балки под воздействием температуры и сравните ее с теоретически рассчитанной формой деформации

Ограничения при проверке принципа суперпозиции: Позволяют учащимся понять сходства и различия между температурными и механическими нагрузками при анализе статически неопределимых конструкций.

Кейс-стади

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Развитие практического обучения механике жидкости в Университете Мутаи

Развитие практического обучения гидромеханике в Университете Цинхуа

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

В Северо-Западный политехнический университет доставлено лабораторное оборудование по теплопередаче для лабораторий теплопроводности, конвекции, излучения и теплопроводности.

Узнать больше

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Шанхайский университет Цзяо Тонг получил испытательную установку для парокомпрессионного холодильного цикла для практического обучения инженерной термодинамике и холодильному оборудованию. Этот экспериментальный стенд позволяет студентам изучать циклический коэффициент полезного действия, явления испарения‑конденсации и диаграммы зависимости давления‑энтальпии. Он подходит для студентов, изучающих энергетику, теплотехнику и машиностроение, и сочетает теоретические принципы охлаждения с измерениями в реальных системах, анализом данных и исследовательской лабораторной практикой.

Узнать больше

Развитие практического обучения механике жидкости в Университете Мутаи

В этой статье представлен недавно поставленный набор лабораторного оборудования по механике жидкости для Университета Мутаи. Лабораторная установка включает в себя аппарат Осборна Рейнольдса, аппарат жидкостного трения, цифровой гидравлический стенд, кавитационную установку Вентури, устройство для калибровки расходомера, демонстрацию поля течения и вихревой аппарат. Эти экспериментальные системы позволяют студентам, изучающим механику, гражданское строительство, гидравлику и энергетику, проводить практические испытания, охватывающие течение в трубах, трение жидкости, потерю напора, кавитацию, измерение расхода и вихревые явления. Сочетая теоретические знания с практическими наблюдениями, измерениями, вычислениями и анализом данных, лаборатория укрепляет практические инженерные способности студентов и создает полноценную практическую среду для обучения курсам механики жидкости и газа.

Узнать больше

Развитие практического обучения гидромеханике в Университете Цинхуа

Университет Цинхуа получил испытательную платформу H501 Small Water Tunnel для проведения практических лабораторных занятий по гидромеханике. Эта экспериментальная установка с низкой турбулентностью позволяет визуализировать течение, проводить испытания пограничного слоя, кавитационный анализ, а также измерять сопротивление жидкости и подъемную силу. Платформа, совместимая с полным набором инструментов для обучения гидромеханике, предназначена для студентов‑механиков, аэрокосмических, гражданских и морских инженеров, объединяя теорию гидромеханики с лабораторными измерениями и исследовательской работой в реальных условиях.

Узнать больше

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Юго‑Восточный университет внедрил демонстрационную обучающую платформу для микро‑ветровых и солнечных аккумуляторов. Эта практичная система объединяет в себе фотоэлектрические установки, ветряные турбины, аккумуляторные батареи, тепловые аккумуляторы и тепловой насос с тремя источниками энергии. Она позволяет студентам новых специальностей, связанных с энергетикой, проводить эксперименты по выработке, преобразованию, хранению энергии и управлению энергией на системном уровне для создания комплексных инженерных возможностей.

Узнать больше

Модель продукта	МСТ12	наименование товара	Экспериментальное устройство для измерения деформации конструкции и внутренние силы под температура загружать
Основные материалы	Нержавеющий сталь, латунь	Технические характеристики	1200×1200×500 мм
Вес продукта	≤30 кг	Операционная среда	Комната температура, родственник влажность ≤ 85%
Входной источник питания	Одиночный фаза три провод, 220В ± 5%, 50 Гц/60 Гц
Необходимые модули	Никто	Дополнительные модули	Никто

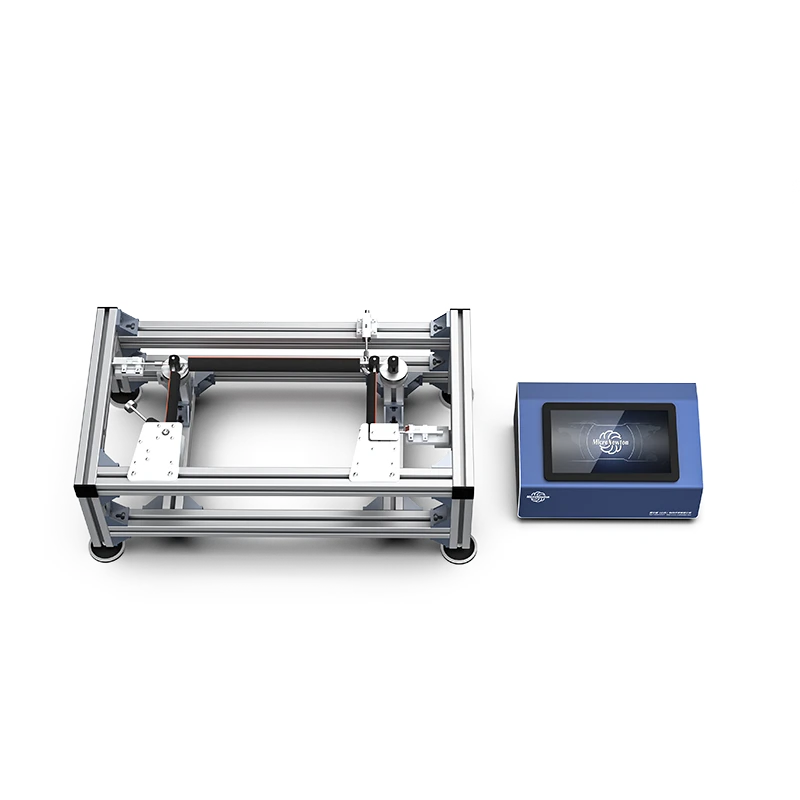

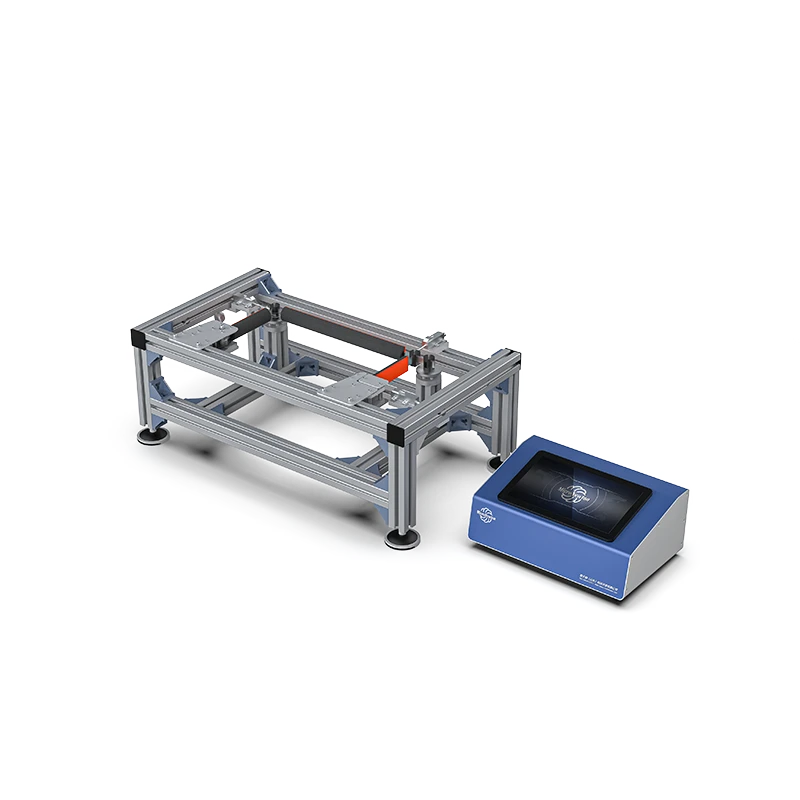

MST12-Экспериментальное устройство для определения деформации конструкции и внутренних усилий при температурной нагрузке
