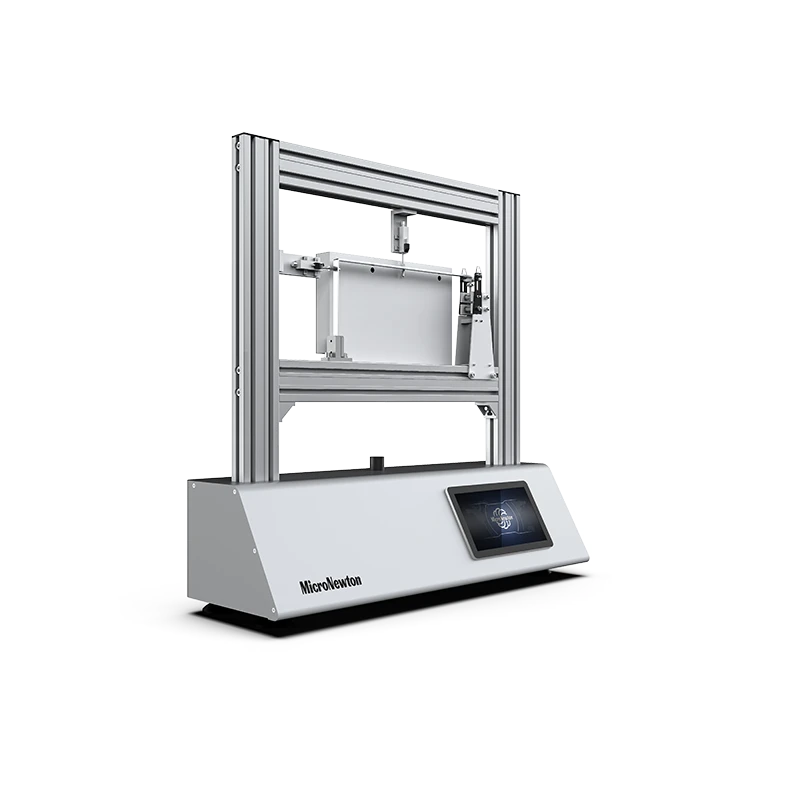

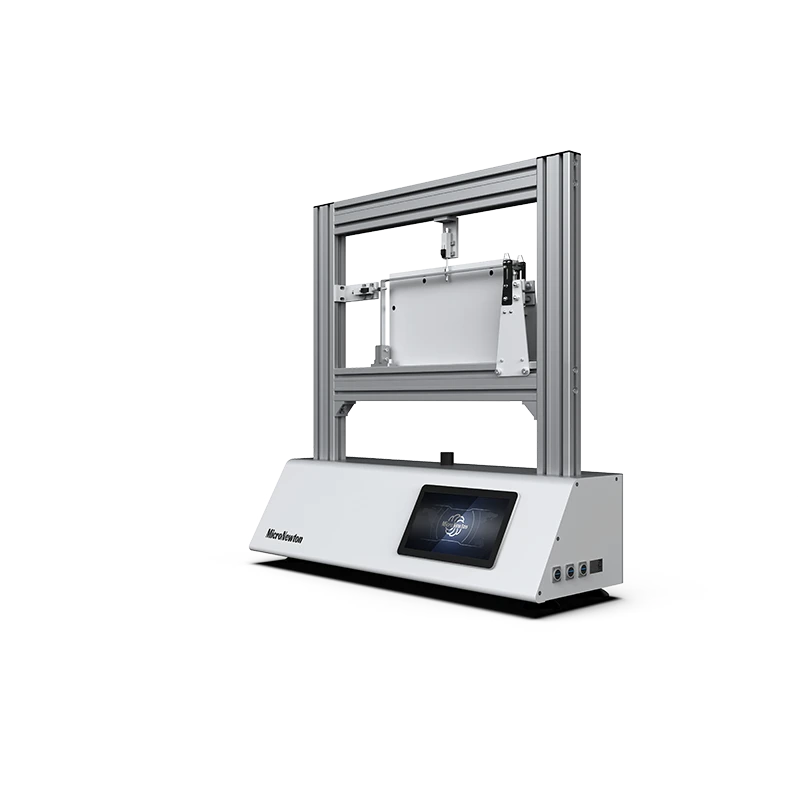

Испытание на прочность и смещение сверхстатической жесткой рамы MST07 экспериментальное устройство - это экспериментальный модуль, специально разработанный для обучения строительной механике.
Поделиться:
Added to cart successfully
Введение в продукт
Испытание на прочность и смещение сверхстатической жесткой рамы MST07 экспериментальное устройство - это экспериментальный модуль, специально разработанный для обучения строительной механике. Это устройство разработано с учетом требований гражданского строительства и машиностроения и состоит из пластины для крепления образца, модуля измерения внутреннего усилия на консольной жесткой раме и датчика силы прикосновения. Он может точно моделировать напряженное состояние статически неопределимой консольной жесткой рамы и измерять горизонтальное/вертикальное смещение, силу реакции опоры и внутренние усилия конструкции под нагрузкой в режиме реального времени с помощью высокоточных датчиков перемещений и натяжных устройств.Эта Система Поддерживает Интуитивное Сравнение Между Измеренными Данными И Теоретическими Расчетами с помощью сила методы, изготовление оно один идеальный обучение инструмент для изучающий то характеристики отстатически неопределенный сооружения и подтверждающий то основной принципы от сила методы.
Экспериментальная функция
1
Для наглядной демонстрации базовой системы и фундаментальных неизвестных в силовом методе может быть сконструирована гиперстатическая консольная жесткая рама, устраняющая лишние ограничения
2
Измерение силы реакции опоры и изгибающего момента: С помощью B-образного конца непосредственно измеряется избыточная прижимная сила, в сочетании с силовым рычагом рассчитывается изгибающий момент неподвижной шарнирной опоры и проверяется уравнение статического равновесия.
3
Анализ внутренних усилий элементов: С помощью тензометрических датчиков, прикрепленных к элементам, отдельно измеряются деформации изгиба и растяжения-сжатия, а изгибающий момент сечения и осевая сила рассчитываются по формулам для проверки принципа метода сечений
4
Мониторинг деформационного смещения: Встроенные двойные датчики перемещения измеряют горизонтальное смещение конструкции и вертикальное отклонение средней точки поперечной балки соответственно для анализа закона деформации конструкции при сосредоточенных нагрузках
Атрибуты продукта
|
Модель продукта |
МСТ07 |
наименование товара |
Экспериментальное устройство для испытания ограничительной силы и перемещения статически неопределенный жесткий рамка |
|
Основные материалы |
Нержавеющий сталь, алюминий сплав |
Технические характеристики |
≤1000×400×1000 мм |
|
Вес продукта |
≤30 кг |
Операционная среда |
Комната температура, родственник влажность ≤ 85% |
|
Входной источник питания |
Sингл фаза три провод, 220В ± 5%, 50 Гц/60 Гц | ||
|
Необходимые модули |
Никто |
Дополнительные модули |
Никто |
