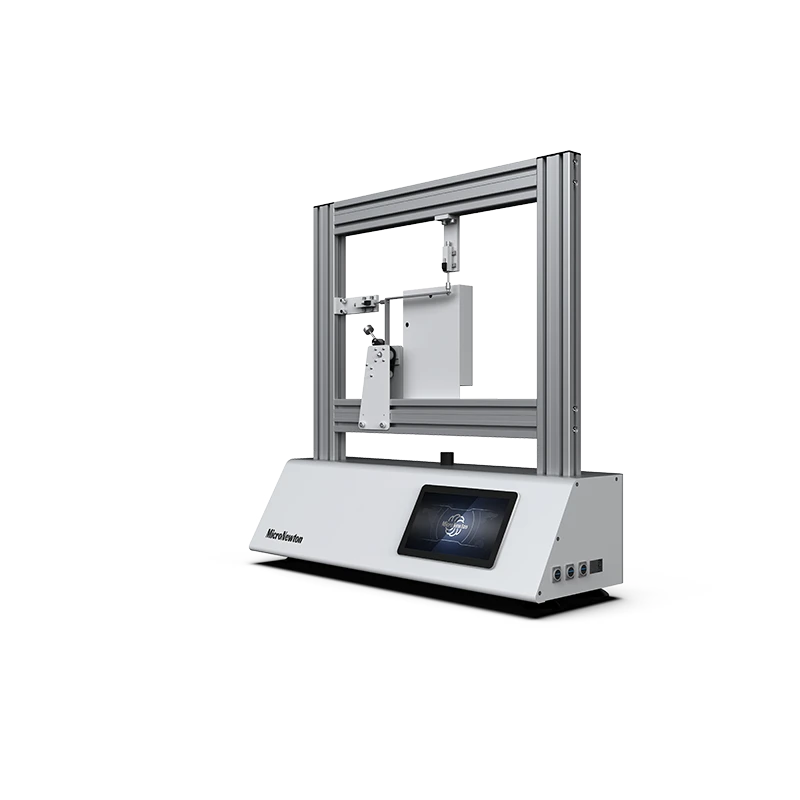

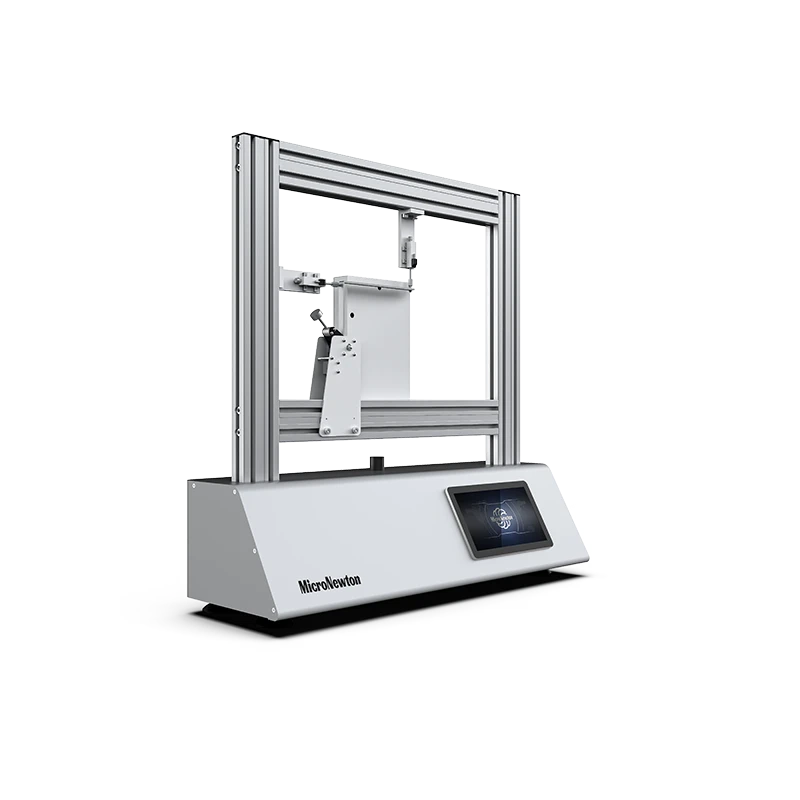

Экспериментальное устройство для испытания статической жесткой рамы на прочность и деформацию при изгибе MST02 - это экспериментальный модуль, специально разработанный для обучения строительной механике. Это устройство разработано с учетом требований гражданского строительства и машиностроения и включает в себя различные экспериментальные формы, такие как консольная, простая опора и жесткая рама с тремя шарнирами.
Поделиться:
Added to cart successfully
Введение в продукт
Экспериментальное устройство для испытания статической жесткой рамы на прочность и деформацию при изгибе MST02 - это экспериментальный модуль, специально разработанный для обучения строительной механике. Это устройство разработано с учетом требований гражданского строительства и машиностроения и включает в себя различные экспериментальные формы, такие как консольная, простая опора и жесткая рама с тремя шарнирами. Он позволяет точно измерить силу реакции опоры, изгибающий момент и деформацию жесткой рамы при изгибе под нагрузкой, интуитивно сопоставить теоретические расчеты и измеренные данные, а также эффективно помочь студентамв понимание то стресс характеристики и деформация законы от то жесткий рамка структура.
Экспериментальная функция
1
Проверка силы реакции опоры: С помощью датчиков давления и силовых рычажных конструкций непосредственно измеряются горизонтальная тяга и вертикальная сила реакции на жесткой рамной опоре для проверки условий статического равновесия
2
Измерение внутренней силы элементов: Используя технологию измерения полной деформации моста, деформация при изгибе и растяжении-сжатии элементов измеряется отдельно, а изгибающий момент сечения и осевая сила рассчитываются путем их подстановки в формулу
3
Контроль деформационного смещения: оснащенный цифровым циферблатным датчиком и датчиком перемещения, он может синхронно измерять горизонтальное смещение, вертикальное смещение и угловые изменения жесткой рамы под нагрузкой
4
Моделирование в различных условиях: опоры собраны в три типичные конструктивные формы: консольную жесткую раму, жесткую раму с простой опорой и жесткую раму с тремя шарнирами, чтобы соответствовать требованиям испытаний на механические характеристики в различных стесненных условиях.
Атрибуты продукта
|
Модель продукта |
МСТ02 |
наименование товара |
Экспериментальное устройство для определения силы сжатия статической жесткой рамы и деформации при изгибе |
|
Основные материалы |
Алюминий сплав, нержавеющий сталь |
Технические характеристики |
≤1000×400×1000 мм |
|
Вес продукта |
≤30 кг |
Операционная среда |
Комната температура, родственник влажность ≤ 85% |
|
Входной источник питания |
Одиночный фаза три провод, 220В ± 5%, 50 Гц/60 Гц | ||
|
Необходимые модули |
Никто |
Дополнительные модули |
Никто |
