Введение в продукт

Экспериментальное устройство для испытания тросов подвесных конструкций на прочность MST19 - это специализированная экспериментальная платформа для преподавания и исследований в области строительной механики и мостостроения, разработанный специально для обучение то силовой механизм и трос сила технология измерения гибких кабельных конструкций. Это устройство позволяет точно измерять изменения силы натяжения тросов подвесных конструкций при вертикальных нагрузках, имитируя реальную подвесную конструкцию системы и наглядно отображать процесс согласования деформаций гибких конструкций. Целью эксперимента является изучение влияния различных размеров нагрузки, положений приложения и загружать типы на усилия, прилагаемые кабелем, проверить то сложный нелинейный функциональная отношения между усилия, прилагаемые тросами, и точки приложения нагрузки помогают студентам и исследователям глубже понять характеристики напряжений и механизмы деформации подвесных конструкций, а также обеспечивают теоретическую основа и практическое поддержка для кабель сила мониторинг и контроль над мосты и большой пролет пространственныйсооружения.

Экспериментальная функция

Приложите сосредоточенные нагрузки разных размеров или местоположений к подвесным конструкциям с одинаковыми геометрическими параметрами и запишите кривую изменения усилия троса в зависимости от размера и местоположения нагрузки. С помощью сравнительного анализа проверьте нелинейную зависимость между нагрузкой и усилием троса в подвесных конструкциях при сосредоточенных нагрузках

Приложите равномерно распределенные нагрузки различных размеров и положений к подвесным конструкциям с одинаковыми геометрическими параметрами и запишите кривую изменения усилия троса в зависимости от размера нагрузки и положения приложения

Сравнительный анализ сосредоточенного усилия троса нагрузки и равномерно распределенного усилия троса нагрузки

4.Систематически изучайте влияние геометрических параметров на измерение усилия натяжения троса, регулируя расстояние между опорами, изменяя начальный прогиб или заменяя тросы с другими характеристиками поперечного сечения. При проверке поправочных коэффициентов геометрических параметров в теоретических формулах для расчета усилия на кабеле можно установить количественную модель зависимости между геометрическими параметрами и реакцией на усилие на кабеле.

Кейс-стади

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Развитие практического обучения механике жидкости в Университете Мутаи

Развитие практического обучения гидромеханике в Университете Цинхуа

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Организация практического обучения по теплопередаче в Северо-Западном политехническом университете

В Северо-Западный политехнический университет доставлено лабораторное оборудование по теплопередаче для лабораторий теплопроводности, конвекции, излучения и теплопроводности.

Узнать больше

Развитие практического обучения в области холодильного оборудования в Шанхайском университете Цзяо Тонг

Шанхайский университет Цзяо Тонг получил испытательную установку для парокомпрессионного холодильного цикла для практического обучения инженерной термодинамике и холодильному оборудованию. Этот экспериментальный стенд позволяет студентам изучать циклический коэффициент полезного действия, явления испарения‑конденсации и диаграммы зависимости давления‑энтальпии. Он подходит для студентов, изучающих энергетику, теплотехнику и машиностроение, и сочетает теоретические принципы охлаждения с измерениями в реальных системах, анализом данных и исследовательской лабораторной практикой.

Узнать больше

Развитие практического обучения механике жидкости в Университете Мутаи

В этой статье представлен недавно поставленный набор лабораторного оборудования по механике жидкости для Университета Мутаи. Лабораторная установка включает в себя аппарат Осборна Рейнольдса, аппарат жидкостного трения, цифровой гидравлический стенд, кавитационную установку Вентури, устройство для калибровки расходомера, демонстрацию поля течения и вихревой аппарат. Эти экспериментальные системы позволяют студентам, изучающим механику, гражданское строительство, гидравлику и энергетику, проводить практические испытания, охватывающие течение в трубах, трение жидкости, потерю напора, кавитацию, измерение расхода и вихревые явления. Сочетая теоретические знания с практическими наблюдениями, измерениями, вычислениями и анализом данных, лаборатория укрепляет практические инженерные способности студентов и создает полноценную практическую среду для обучения курсам механики жидкости и газа.

Узнать больше

Развитие практического обучения гидромеханике в Университете Цинхуа

Университет Цинхуа получил испытательную платформу H501 Small Water Tunnel для проведения практических лабораторных занятий по гидромеханике. Эта экспериментальная установка с низкой турбулентностью позволяет визуализировать течение, проводить испытания пограничного слоя, кавитационный анализ, а также измерять сопротивление жидкости и подъемную силу. Платформа, совместимая с полным набором инструментов для обучения гидромеханике, предназначена для студентов‑механиков, аэрокосмических, гражданских и морских инженеров, объединяя теорию гидромеханики с лабораторными измерениями и исследовательской работой в реальных условиях.

Узнать больше

Практическое обучение по возобновляемым источникам энергии и накоплению энергии в Юго‑Восточном университете

Юго‑Восточный университет внедрил демонстрационную обучающую платформу для микро‑ветровых и солнечных аккумуляторов. Эта практичная система объединяет в себе фотоэлектрические установки, ветряные турбины, аккумуляторные батареи, тепловые аккумуляторы и тепловой насос с тремя источниками энергии. Она позволяет студентам новых специальностей, связанных с энергетикой, проводить эксперименты по выработке, преобразованию, хранению энергии и управлению энергией на системном уровне для создания комплексных инженерных возможностей.

Узнать больше

Модель продукта	МСТ19	наименование товара	Экспериментальный устройство для испытания троса на прочность подвеска сооружения
Основные материалы	Алюминий сплав, нержавеющий сталь	Технические характеристики	≤1000×400×1000 мм
Вес продукта	≤30 кг	Операционная среда	Комната температура, родственник влажность ≤ 85%
Входной источник питания	Одиночный фаза три провод, 220В ± 5%, 50 Гц/60 Гц
Необходимые модули	Никто	Дополнительные модули	Никто

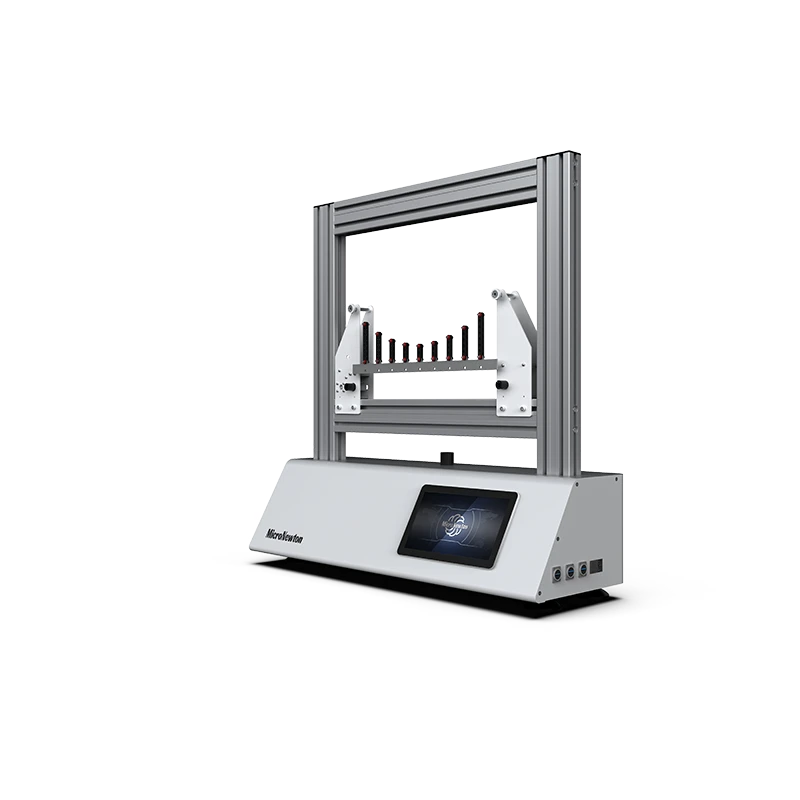

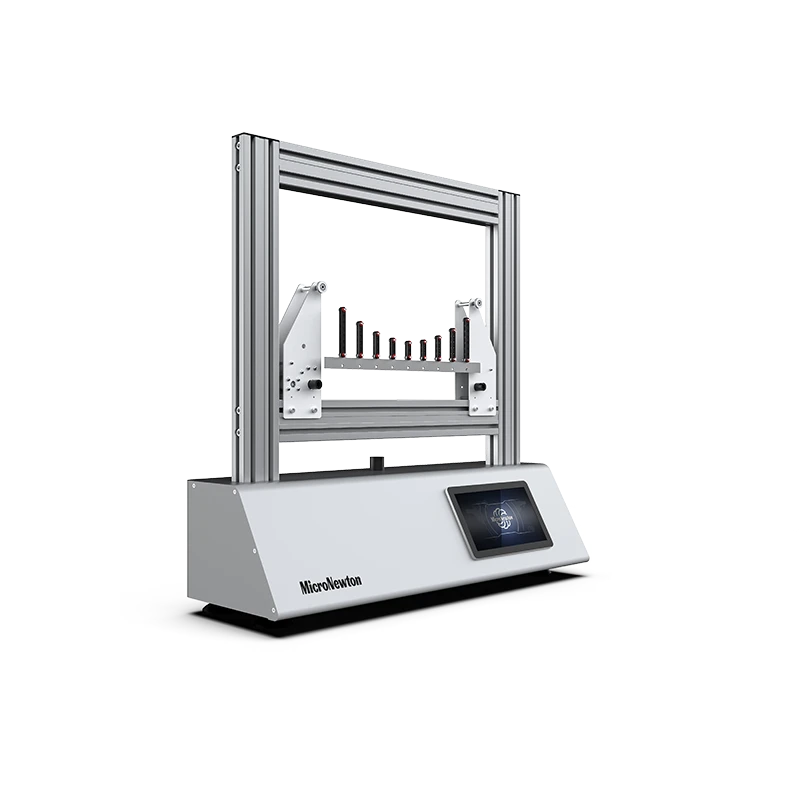

MST19-Экспериментальное устройство для испытания подвесных конструкций на прочность при помощи троса
