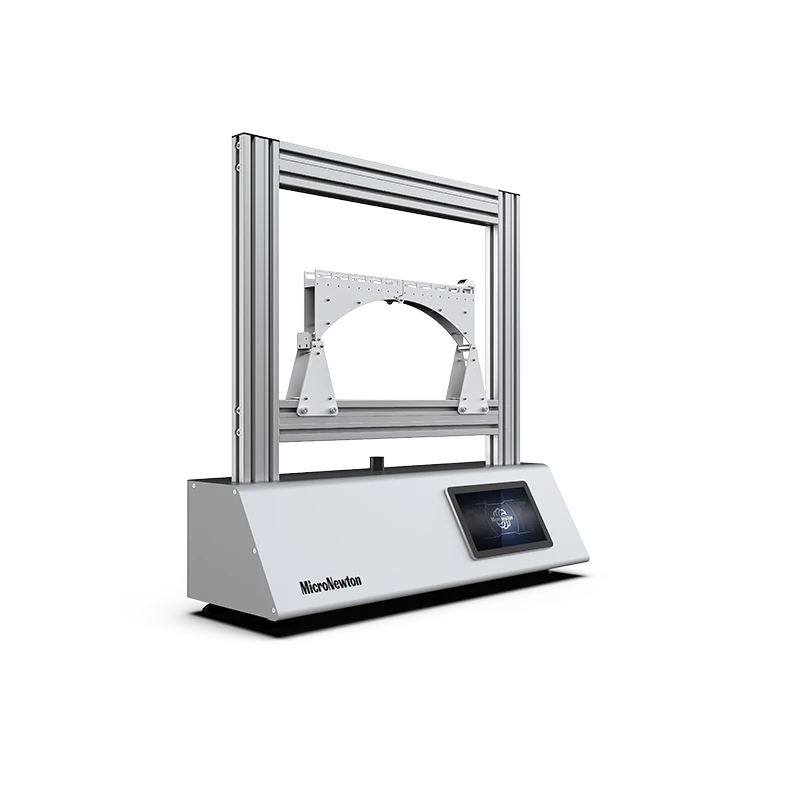

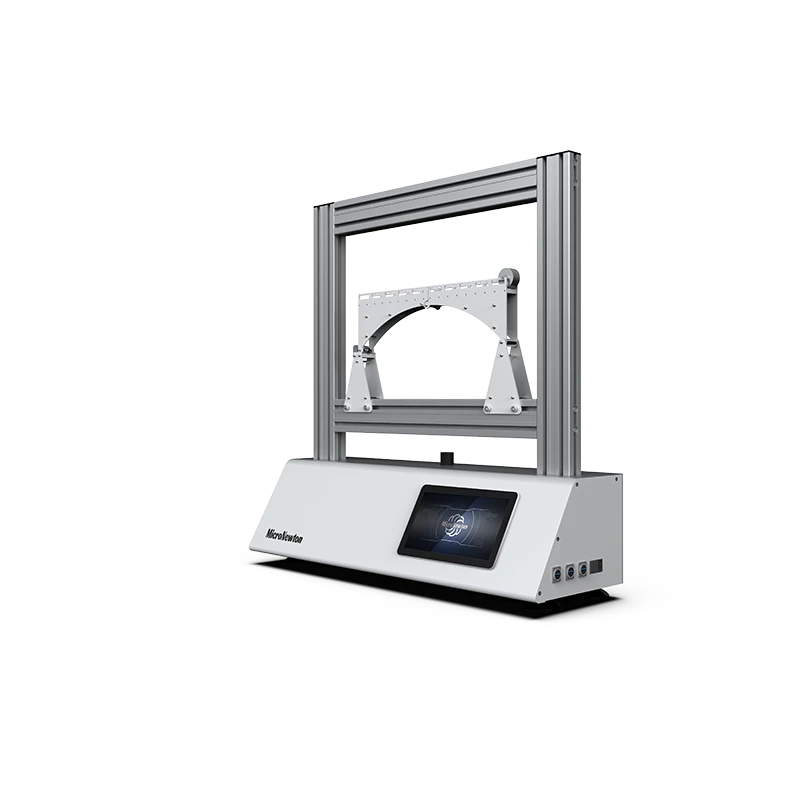

Экспериментальное устройство для испытания горизонтальной тяги с тремя шарнирными дугами MST03 - это экспериментальный модуль, разработанный специально для обучения строительной механике.
Поделиться:
Added to cart successfully
Введение в продукт
Экспериментальное устройство для испытания горизонтальной тяги на трех шарнирах MST03 - это экспериментальный модуль, разработанный специально для обучения строительной механике. Это устройство оптимизировано и спроектировано с учетом требований гражданского строительства и машиностроения. Оно состоит из двух опор и симметричной конструкции мостовой арки, соединенных осью-штифтом. Он может точно моделировать напряженное состояние трехшарнирной арки при вертикальных нагрузках (сосредоточенных или равномерно распределенных), измерять и отображать горизонтальную тягу, создаваемую конструкцией, в режиме реального времени и интуитивно проверять разницу напряжений между конструкцией арки и соответствующей балкой с простой опорой. Это идеальное учебное пособие для понимания механических характеристик несущих конструкций.
Экспериментальная функция
1
Испытание на горизонтальную тягу: Измерьте силу реакции горизонтальной опоры, создаваемую трехстворчатой аркой под нагрузкой, и проверьте теоретический закон, согласно которому сила тяги обратно пропорциональна высоте арки
2
Анализ подвижной нагрузки: Груз перемещается и нагружается в различных положениях арки, а кривая горизонтальной силы реакции, изменяющейся в зависимости от положения груза, тестируется и строится для анализа закона распределения внутренних сил в сечении.
3
Моделирование равномерно распределенной нагрузки: стержни с равномерно распределенной нагрузкой различной длины (длинные стержни/короткие стержни) позволяют имитировать равномерно распределенные усилия в реальных условиях работы, таких как мосты, измерять и сравнивать измеренные значения тяги и теоретические значения тяги
4
Наглядное обучение: Встроенный сенсорный дисплей, отображение экспериментальных данных и динамических кривых в режиме реального времени, поддержка интуитивного сравнения теоретических расчетных значений с измеренными данными, помощь в понимании основных концепций, таких как разумные линии оси дуги.
Атрибуты продукта
|
Модель продукта |
МСТ03 |
наименование товара |
Три шарнир арка горизонтальный осевая нагрузка тестирование экспериментальныйустройство |
|
Основные материалы |
Алюминий сплав, нержавеющий сталь |
Технические характеристики |
≤1000×400×1000 |
|
Вес продукта |
≤30 кг |
Операционная среда |
Комната температура, родственник влажность ≤ 85% |
|
Входной источник питания |
Одиночный фаза три провод, 220В ± 5%, 50 Гц/60 Гц | ||
|
Необходимые модули |
Никто |
Дополнительные модули |
Никто |
