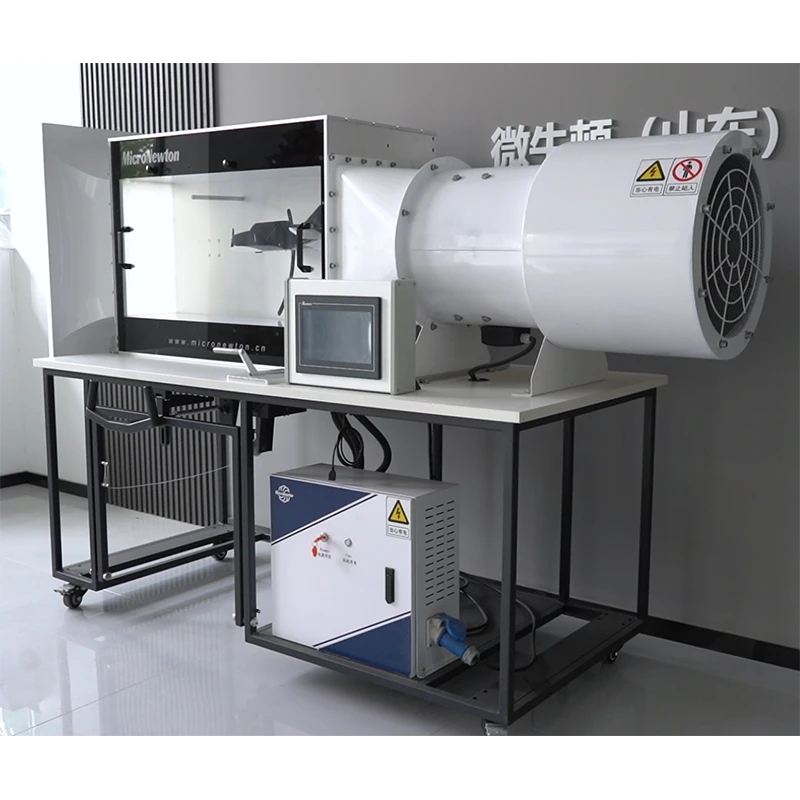

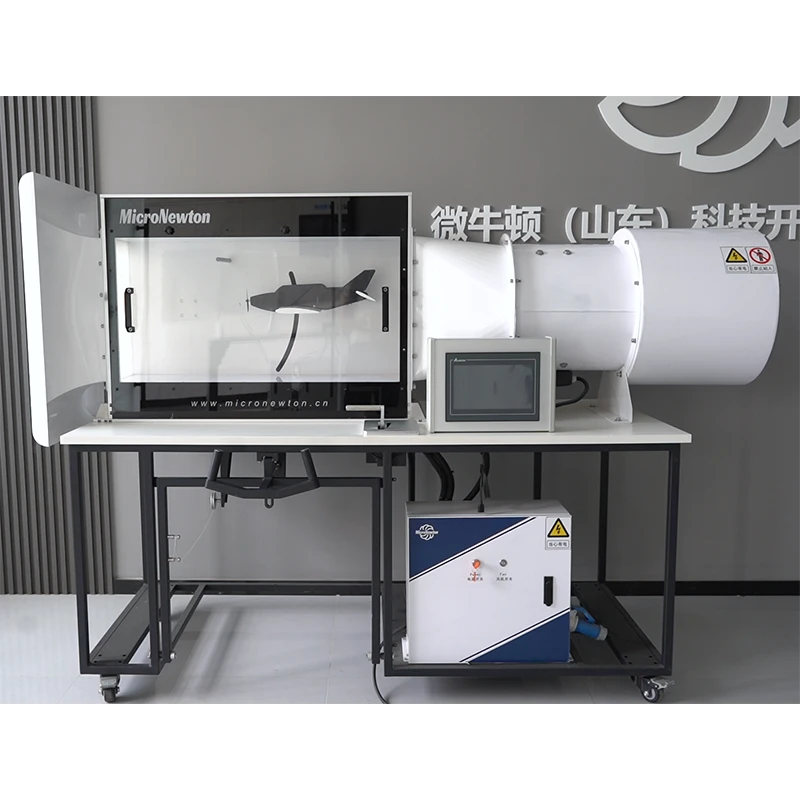

F116-Аэродинамическая труба для демонстрации полета

F116-Аэродинамическая труба для демонстрации полета

Этот продукт представляет собой фундаментальную экспериментальную платформу, предназначенную для изучения основных летных характеристик летательных аппаратов на низкой скорости и проверки соответствующих аэродинамических теорий.

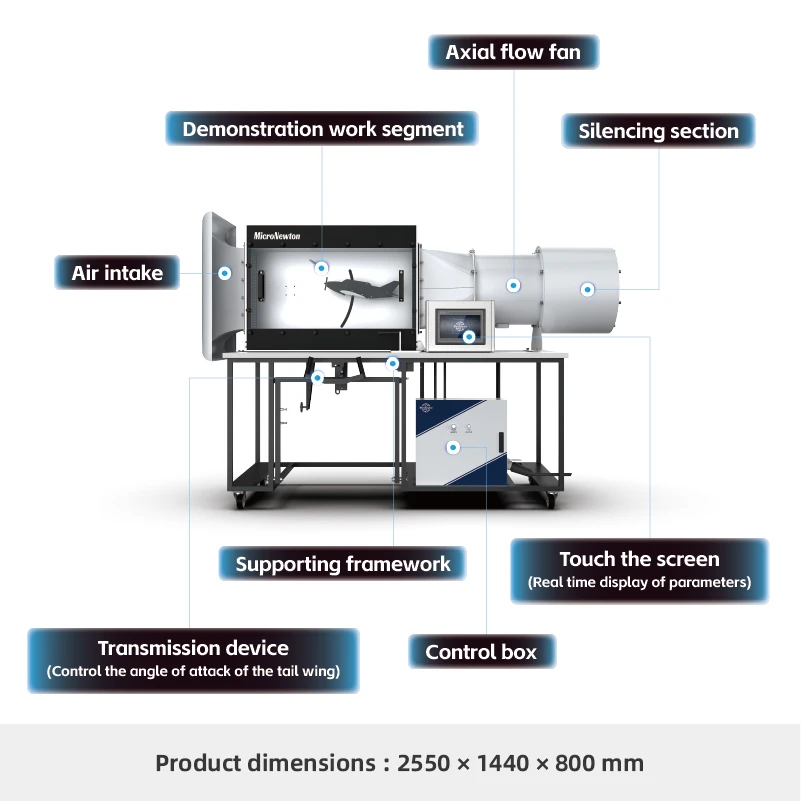

Аэродинамическая труба в основном состоит из корпуса (включая глушитель), секции отображения модели, системы привода и системы измерения и управления. Система управления позволяет регулировать угол наклона хвостового оперения и скорость воздушного потока для изучения взаимодействия между воздухом и моделью. Благодаря интуитивно понятному управлению она может имитировать взлет, горизонтальный полет, посадку, сваливание, смещение центра тяжести, колебания по тангажу и продольные колебания.

В сочетании с частотно-регулируемой регулировкой скорости, датчиками лобового сопротивления и визуализацией пучков система позволяет проводить эксперименты, такие как измерение подъемной силы моделей самолетов и соответствующая теоретическая проверка.

Встроенные приборы могут измерять множество параметров и отображать их на жидкокристаллическом экране, включая скорость воздушного потока, положение модели, высоту, давление и подъемную силу. Система отображения включает в себя виртуальную имитационную модель самолета, которая образует цифровой двойник физической модели. Для обучающих демонстраций по визуализации потока доступен дополнительный дымогенератор.

Спросите сейчас Следующие продукты Добавить в список

Экспериментальные функции

1.Изучите продольную устойчивость самолета с помощью практической эксплуатации и моделирования, включая условия взлета, крейсерского полета и посадки.

2.Проанализируйте влияние скорости полета на положение самолета во время горизонтального полета и в условиях сваливания.

3.Измерьте кривую подъемной силы крыла, включая данные за пределами границы сваливания.

4.Отрегулируйте центр тяжести модели, скорректируйте экспериментальные кривые и определите новую точку равновесия.

5.Продемонстрируйте продольное колебательное движение модели самолета с длительным периодом.

6.С помощью дополнительного дымогенератора F108A четко наблюдайте за воздушным потоком над крылом и горизонтальным оперением.

Характеристики продукта

Модель изделия	F116	наименование товара	Аэродинамическая труба для демонстрации полета
Основные материалы	Оцинкованный стальной лист, нержавеющая сталь 304, алюминиевый сплав 6061	Размеры	2300 × 800 × 1600 мм
Вес изделия	183 кг	Условия эксплуатации	Комнатная температура, относительная влажность ≤ 85%
Входной источник питания	Однофазный трехпроводной, 220 В ±5%, 50 Гц/60 Гц 110 В ±5%, 50 Гц/60 Гц
Необходимые модули	Никто	Дополнительные модули	Дымогенератор (F108A)
